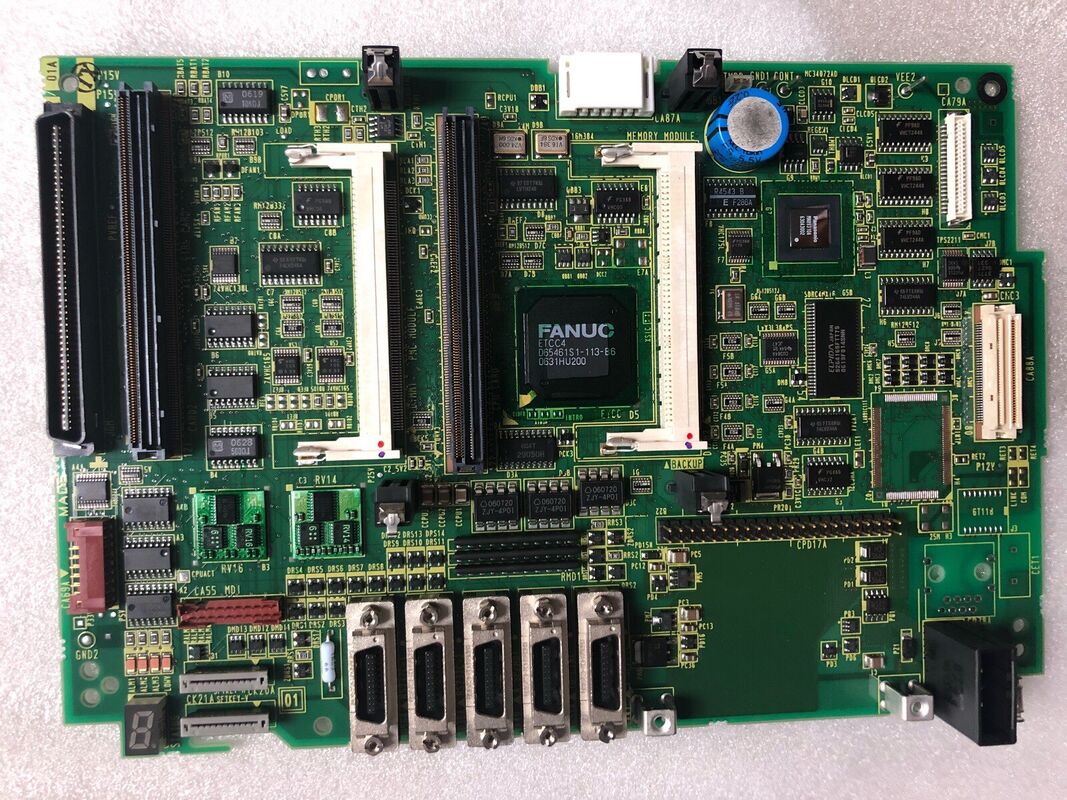

صفحه مدار اصلی جدید FANUC A20B-8101-0402 A20B81010402

A20B-8101-0402∙ FANUC سری 32i-A صفحه اصلی PCB A6 2 مسیر / 12 محور / Multi-Path CNC Master Board / پلتفرم پیشرفته

سری 32i-A ️ سطح توانایی

در خانواده محصولات 30i/31i/32i FANUC، هر سری بر اساس تعداد محورها و ظرفیت مسیر، موقعیت مشخصی را در اختیار دارد:

سری 30i-A:10 مسیر، تا 40 محور (32 محور تغذیه + 8 اسپندل) for برای پیچیده ترین ماشین های چند اسپندل و چند مسیر

سری 31i-A:۴ مسیر، تا ۲۶ محور (۲۰ محور تغذیه + ۶ اسپندل)

سری 32i-A:2 مسیر، تا 12 محور (9 محور تغذیه + 3 اسپندل) برای مراکز دو مسیر بزرگ، ماشین های ترکیبی و مراکز پیشرفته ماشینکاری.

32i-A سطح ورودی این خانواده پیشرفته را اشغال می کند. این مجموعه قابلیت های کامل پلتفرم 30i / 31i / 32i را به همراه داردو هماهنگی برنامه های چند مسیر برای کاربردهایی که نیاز به دو مسیر و تا 12 محور دارند اما به پیکربندی بزرگتر 30i یا 31i نیاز ندارند.

صفحه اصلی A20B-8101-0402 A6 صفحه اصلی PCB است که در زیر تمام این قابلیت قرار دارد.

مشخصات کلیدی

چه چیزی باعث می شود 32i-A یک پلت فرم پیشرفته باشد

شکاف ظرفیت بین سری 0i و سری 32i-A منعکس کننده دهه های توسعه CNC FANUC است:

تعبیه نانو:32i-A دستورات سرو رو با وضوح نانو متري بجاي وضوح ميکرو متري محاسبه ميکنهاین رزولوشن فرمان دقیق تر باعث می شود که سطوح صاف تر با کمترین موج سرعت فرکانس بالا تولید شود.

سرو AI (سرو سازگاری):CNC به طور مداوم پاسخ محور سرو را نظارت می کند و در زمان واقعی دستاوردها را تنظیم می کند تا اصطکاک ، گسترش حرارتی و تغییرات بار را در طول چرخه برش جبران کند.این حفظ استحکام ثابت servo در سراسر طیف گسترده ای از شرایط عملیاتی.

هماهنگی برنامه های چند مسیر:دو مسیر مستقل برنامه به طور همزمان اجرا می شوند، با دستورات همگام سازی بین مسیرها که اجازه حرکت هماهنگ بین مسیرها را می دهد.مرکز چرخش دو برج از این برای همگام سازی دو برج در یک دنباله ماشینکاری مداوم استفاده می کند.

کنترل جریان HRV4:کنترل جریان وکتور واکنش بالا نسل چهارم، حلقه جریان سرو را با نرخ های ارتقاء بالا اجرا می کند و سفتی سرو و رد اختلال مورد نیاز برای سرعت بالا را فراهم می کند.برش دقیق بالا.

صفحه اصلی A20B-8101-0402 A6 سخت افزاری است که میزبانی این قابلیت ها را انجام می دهد فراهم کردن معماری پردازش، اتصال اتوبوس و زیرساخت های توسعه ماژول مورد نیاز برای ارائه آنها.

سناریوهای کاربرد

32i-A نقص CNC در ماشین ترکیبی:یک مرکز چرخش دو چرخ دار با کنترل FANUC 32i-A قادر به شروع نیست. هر دو مسیر برنامه غیر فعال هستند و نمایش هیچ محتوا را نشان نمی دهد. پس از جداسازی سیستماتیک خطا،صفحه اصلی A20B-8101-0402 به عنوان قطعه معیوب شناسایی شده است.تعویض با یک تخته A6 به درستی تنظیم شده هر دو مسیر کنترل را بازگرداند.

تعویض برنامه ریزی شده صفحه اصلی:یک کارخانه تعمیر ماشین آلات ابزار که بازسازی کامل واحد کنترل 32i-A را انجام می دهد، A20B-8101-0402 را به عنوان بخشی از تجدید سطح صفحه جایگزین می کند.مطمئن شوید CNC بازسازی شده دوره خدمات بعدی خود را با یک هیئت مدیره اصلی قابل اعتماد آغاز می کند.

سوالات عمومی

سوال1: 32i-A از نظر معماری سخت افزاری از 31i-A چگونه متفاوت است؟

31i-A از 4 مسیر کنترل و تا 26 محور پشتیبانی می کند؛ 32i-A از 2 مسیر و تا 12 محور پشتیبانی می کند.این ها پیکربندی های محدود به نرم افزار از همان سخت افزار نیستند. آنها از سخت افزار مختلف صفحه اصلی از زیر سری های مختلف A20B-8101 استفاده می کنند.A20B-8101-0402 مخصوص 32i-A است و با 31i-A یا 30i-A قابل تعویض نیست.

سوال2: قبل از جایگزینی A20B-8101-0402 چه داده هایی باید پشتیبان گیری شوند؟

پشتیبان گیری از تمام پارامترهای CNC برای هر دو مسیر کنترل، تمام برنامه های بخشی از هر دو حافظه برنامه مسیر، داده های جابجایی ابزار و هندسه، داده های هماهنگ کار، برنامه نردبان PMC و داده ها،و پارامترهای تنظیم سرو و اسپیندلپیکربندی چند مسیر 32i-A به این معنی است که دو برابر پشتیبان گیری پارامتر در مقایسه با CNC تک مسیر مورد نیاز است.انجام پشتیبان گیری از طریق عملکرد تمام IO CNC به یک دستگاه خارجی قبل از شروع جایگزینی.

س3: آیا صفحه A20B-8101-0402 A6 از تمام توابع 32i-A پشتیبانی می کند؟

پیکربندی نوع صفحه A6 از ترکیب های خاصی از کارت های گزینه ای در واحد کنترل 32i-A پشتیبانی می کند.با سرعت بالا ریموت بافر) پشتیبانی می شود بستگی به نوع تخته است مکمل اسلات و کارت های گزینه نصب شده. نیازمندی های گزینه را از مشخصات سخت افزاری دستگاه با قابلیت های نوع صفحه A6 در راهنمای اتصال سخت افزاری 32i-A تأیید کنید.

سوال 4: پس از نصب A20B-8101-0402، چه مراحل راه اندازی لازم است؟

پس از نصب و روشن شدن: تأیید کنید که هر دو مسیر برنامه به درستی راه اندازی شده اند؛ بررسی کنید که ارتباطات FSSB برای تمام محورها در هر دو مسیر ایجاد شده است.بررسی ارتباطات رابط اسپیندل برای تمام اسپیندل هابرای یک ماشین با تنظیم پارامتر سرو سفارشی،مقایسه رفتار محور پس از تعویض با پارامترهای تنظیم شده برای تشخیص هرگونه مشکل بازگرداندن پارامتر.

س5: آیا حالت های خاص خرابی برای صفحه اصلی A20B-8101-0402 وجود دارد؟

تخته های اصلی در سری A20B-8101 ممکن است دچار خرابی مرتبط با:پیری خازن های الکترولیتی در ریل های تغذیه (که باعث تنظیم مجدد متناوب یا رفتار نامنظم در دمای عملیاتی می شود)· اکسیداسیون اتصال در سوکت های ماژول پلاگین (که باعث خطاهای ارتباطی کارت گزینه ای می شود) ؛ و خستگی باتری SRAM که منجر به از دست دادن پارامتر در چرخه های قدرت می شود.تعویض منظم باتری SRAM و پشتیبان گیری دوره ای پارامتر موثرترین اقدامات پیشگیرانه در برابر شایع ترین عواقب خرابی است.
