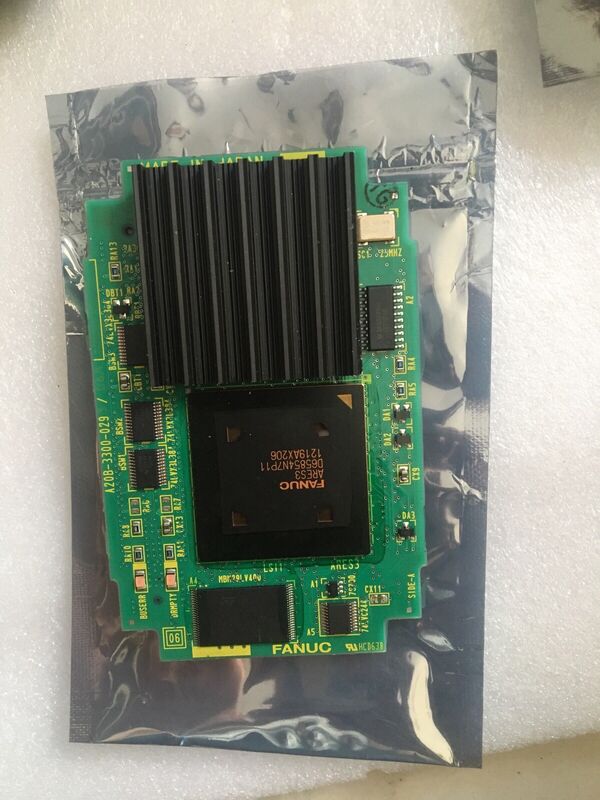

A20B-3300-0293 FANUC 486 CPU ماژول 16MB DRAM / A20B-3300-029x خانواده / پلاگین در کارت پردازنده / FANUC CNC
A20B-3300 سری ماژول CPU
سری A20B-3300 خانواده ماژول های پردازنده پلاگین FANUC است که قابلیت پردازش مرکزی را در صفحه اصلی FANUC CNC فراهم می کند.این سری چندین نسل از سیستم عامل های CNC و معماری پردازنده را پوشش می دهد:
درخانواده A20B-3300-029xدر محدوده پردازنده های 486-era قرار دارد:
| هیئت مدیره |
پردازنده |
حافظه |
پلتفرم |
| A20B-3300-0290 |
486DX |
16MB |
سری 15i/16i (i-B) |
| A20B-3300-0291 |
486 |
16MB |
سری 15i/16i/18i/21i (i-A) |
| A20B-3300-0293 |
486 |
16MB DRAM |
پلت فرم CNC FANUC |
| A20B-3300-0312 |
پنتیوم |
16MB |
سری 21i-B، 210i-SB |
| A20B-3300-0313 |
پنتیوم |
32MB SDRAM |
سری 0i-C |
خانواده 029x نشان دهنده نسل 486 اینتل از پردازش CNC FANUC استارائه قدرت پردازش مورد نیاز برای پلتفرم های CNC سری i نسل اول.
مشخصات کلیدی
| پارامتر |
ارزش |
| پردازنده |
کلاس Intel 486 |
| حافظه |
16MB DRAM |
| نوع |
ماژول پردازنده پلاگین |
| سری |
A20B-3300 |
| درخواست |
صفحه اصلی CNC FANUC |
486 معماری عملکرد CNC در عصر سری i
پردازنده اینتل 486 پیشرفت های معنی دار نسبت به پیشگامان خود را به ارمغان آورد زمانی که FANUC آن را برای سیستم عامل های CNC سری i اتخاذ کرد:
واحد نقطه شناور روی تراشه (FPU):FPU یکپارچه 486 (که در 386 وجود ندارد) محاسبه های نقطه شناور را در سخت افزار به جای شبیه سازی نرم افزار انجام می دهد.و محاسبه تعویض ابزار، دستگاه های حرارتی نقطه شناور نتایج بسیار سریع تری را ارائه می دهند.
معماری ۳۲ بیتی در سراسر:486 اولین پردازنده 32 بیتی CNC FANUC بود. مسیرهای داده داخلی 32 بیتی و یک بس خارجی 32 بیتی عرض داده مورد نیاز برای نیازهای محاسباتی نرم افزار CNC سری i را فراهم می کنند.
ظرفیت 16MB DRAM:16 مگابایت DRAM در ماژول فضای حافظه کاری را برای اجرای نرم افزار سیستم CNC فراهم می کند.CNC نرم افزار سیستم خود را از FROM به این DRAM بارگذاری می کند و آن را اجرا می کند. 16MB ظرفیت مناسب برای نرم افزار نسل 486 سری i بود..
سناریوهای کاربرد
خطای ماژول پردازنده CNC:یک FANUC CNC شکست های مداوم بوت یا آلارم های سطح CPU را ایجاد می کند. تمام ماژول های حافظه به درستی آزمایش می شوند. ماژول پردازنده A20B-3300-0293 به عنوان خطا شناسایی می شود.تعویض دوباره شروع و عملکرد عادی CNCیک دستگاه CNC قدیمی FANUC سری i تحت بازسازی الکترونیک قرار می گیرد. ماژول CPU A20B-3300-0293 برای تنظیم مجدد عمر پردازشگر تعویض می شود.
سوالات عمومی
سوال1: کدام سیستم های CNC از ماژول CPU A20B-3300-0293 486 استفاده می کنند؟
خانواده A20B-3300-029x به سیستم عامل های CNC سری i FANUC از دوره پردازنده 486 خدمت می کند.
اعضای مجاور (0290, 0291) سازگاری را با سیستم عامل های سری 15i، 16i، 18i و 21i در نسل های سخت افزاری A و B خود تأیید می کنند.
مدل مخصوص CNC را از اسناد سخت افزاری صفحه میزبان تأیید کنید.
سوال 2: A20B-3300-0293 چگونه با ماژول های کلاس Pentium (A20B-3300-0312/0313) مقایسه می شود؟
خانواده 029x از پردازنده های کلاس 486 اینتل استفاده می کند. خانواده 031x از پردازنده های کلاس Pentium اینتل استفاده می کند.پنتیوم تقریباً دو برابر سرعت دستورات را در ساعت از طریق خط لوله دو مرحله ای فوق مقیاس خود ارائه می دهداین دو نسل ماژول به نسل های مختلف سخت افزار CNC خدمت می کنند و قابل تعویض نیستند.
سوال 3: آیا جایگزینی A20B-3300-0293 نیاز به تغییر ساختار CNC دارد؟
شماره: پارامترهای CNC، نردبان PMC و برنامه های قطعات در ماژول های SRAM و FROM واقع شده اند که از ماژول CPU جدا هستند.
جایگزینی A20B-3300-0293 بر این داده های ذخیره شده تأثیر نمی گذارد. CNC پس از نصب ماژول جدید از FROM شروع می کند و پارامترها را از SRAM می خواند.
سوال 4: درام 16 مگابایت در CNC 486 برای چه استفاده می شود؟
16MB DRAM در A20B-3300-0293 حافظه کاری پردازنده است. در بوت، CNC نرم افزار سیستم خود را از FROM به این DRAM برای اجرای سریع کپی می کند.داده های بافر چشم انداز، اطلاعات وضعیت محور و داده های برنامه فعال در طول کار ماشین در این DRAM قرار دارند. ظرفیت 16MB با اثر نرم افزاری نسخه های نرم افزاری FANUC CNC 486 مطابقت دارد.
