صفحه اصلی فانوک A20B-8101-0280

A20B-8101-0280∙ FANUC صفر i-C (سری 0i-C) صفحه اصلی PCB MMX Pentium / Multi-Axis / PC Functions / Plug-In Modules

سری 0i-C ️ جایی که پلت فرم Zero i بالغ شد

FANUC سری 0i-C (Zero i Model C) سومین نسل سخت افزاری از پلت فرم 0i است. هر نسل 0i متوالی پیشرفت قابل توجهی در قابلیت ها به همراه داشت:

0i-A (پنجمه نسل):معماری سخت افزاری 0i را ایجاد کرد یک CNC بهینه سازی شده با هزینه با پردازش 486DX2 و یک مکمل I / O کوچک برای کاربردهای اساسی ماشینکاری و چرخش.

0i-B (نسل دوم):معماری تخته را بهبود بخشید، قابلیت های پارامتر سرو و پیچ را بهبود بخشید و گزینه های ارتباطی را گسترش داد.

0i-C (نسل سوم):ارتقا به یک پردازنده MMX Pentium یک پیشرفت قابل توجهی در عملکرد پردازش از سخت افزار کلاس 486DX2 نسل های قبلی.0i-C همچنین عملکرد داخلی PC را به عنوان استاندارد معرفی کرد.، اجازه می دهد CNC برای برقراری ارتباط از طریق اترنت و پشتیبانی از برنامه های HMI به طور مستقیم در واحد کنترل.

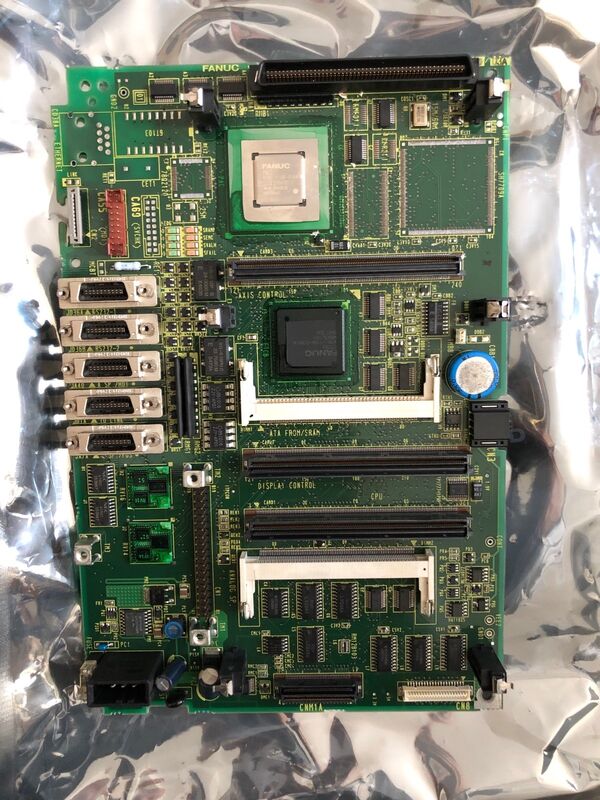

A20B-8101-0280 PCB اصلی (بورد اصلی) برای این نسل 0i-C است که تمام ماژول های گزینه ای در واحد کنترل CNC به آن متصل می شوند.

مشخصات کلیدی

توابع داخلی کامپیوتر ️ اتصال برای محیط های تولید مدرن

عملکردهای داخلی کامپیوتر نسل 0i-C به CNC اجازه می دهد:

• اتصال به شبکه کارخانه از طریق اترنت برای پخش برنامه DNC
• اجرای وظایف جمع آوری داده که شمارش تولید و وضعیت ماشین را به سیستم های MES گزارش می دهند
• پشتیبانی از نظارت از راه دور و تشخیص از یک کامپیوتر متصل
• برنامه ها و پارامترهای انتقال بین CNC و ذخیره سازی شبکه

این قابلیت ها در نسل های قبلی 0i به عنوان بخشی از معماری استاندارد صفحه اصلی اضافه شده اند.

سناریوهای کاربرد

0i-C شکست صفحه اصلی CNC:یک مرکز فرآوری CNC FANUC 0i-C نمی تواند بوت شود و کد های هشدار سیستم را به صفحه اصلی نشان می دهد. پس از تأیید اینکه ماژول های حافظه و منبع برق سالم هستند، A20B-8101-0280 جایگزین می شود.سیستم از ماژول های FROM بارگذاری می شود و به طور عادی کار می کند.

برقراری ارتباط اترنت:یک CNC 0i-C پس از خرابی در سطح صفحه اتصال اترنت خود را از دست می دهد. جایگزینی A20B-8101-0280 عملکرد پورت Ethernet داخلی را در کنار تمام قابلیت های دیگر CNC بازگرداند.

سوالات عمومی

سوال 1: کدام ماژول های پلاگین به A20B-8101-0280 متصل می شوند؟

A20B-8101-0280 دارای اسلات های ماژول برای FROM (Flash ROM) ، SRAM (پارامتر پشتیبان باتری و ذخیره سازی برنامه) ، ماژول های توسعه DRAM اختیاری،و نمودار و یا صفحه انتخاب ارتباطاتپیکربندی ماژول های نصب شده قابلیت های خاص سیستم CNC 0i-C را تعیین می کند.

س2: آیا A20B-8101-0280 با هر دو پیکربندی 0i-MC (مرکز ماشینکاری) و 0i-TC (مرکز چرخش) سازگار است؟

سخت افزار صفحه اصلی در سراسر پلت فرم 0i-C صرف نظر از نوع ماشین مشترک است.T = مرکز چرخش) توسط محتوای ماژول FROM مشخص می شود. همان A20B-8101-0280 هر دو را خدمت می کند، با نوع CNC در سطح نرم افزار حل شده است.

سوال 3: قبل از تعویض A20B-8101-0280 چه داده هایی باید پشتیبان گیری شوند؟

قبل از برداشتن صفحه اصلی، پشتیبان گیری کنید: تمام پارامترهای CNC، برنامه های قطعات، داده های جابجایی ابزار، داده های جابجایی کار و برنامه نردبان PMC. این موارد در ماژول های SRAM و FROM قرار دارند،اما یک پشتیبان کامل تضمین بازیابی حتی اگر یک ماژول توسعه یک مشکل در طول تعویض. ذخیره پشتیبان گیری در کارت حافظه، USB (در صورت پشتیبانی) ، و RS-232C پشتیبان گیری از کامپیوتر به طور همزمان.

سوال 4: آیا عملکرد داخلی کامپیوتر A20B-8101-0280 نیاز به پیکربندی جداگانه پس از تعویض صفحه دارد؟

پارامترهای عملکرد Ethernet و PC (آدرس IP، ماسک زیر شبکه، دروازه، تنظیمات سرور DNC) در حافظه پارامتر CNC ذخیره می شوند نه در صفحه اصلی.پس از نصب یک A20B-8101-0280 جایگزین، این پارامترها از نسخه پشتیبان بازیابی می شوند و عملکرد اترنت باید به طور عادی از سر گرفته شود. اگر آدرس MAC کارت جایگزین متفاوت باشد،به روز رسانی رزرو DHCP یا اختصاص IP ثابت در پیکربندی شبکه کارخانه.

س5: چگونه 0i-C در مقایسه با نسل 0i-D از نظر سخت افزار صفحه اصلی است؟

نسل 0i-D از برد های اصلی سری A20B-8200-xxxx استفاده می کند. یک نسل سخت افزاری متفاوت با معماری پردازنده به روز شده، ظرفیت DRAM بالاتر و یک رابط عملکرد PC به روز شده.صفحه اصلی A20B-8101-0280 (0i-C) و A20B-8200-xxxx (0i-D) قابل تعویض نیستند.سیستم های ساخته شده بر روی سخت افزار 0i-C برای تمام عمر خدمت خود با صفحه اصلی 0i-C کار می کنند.
