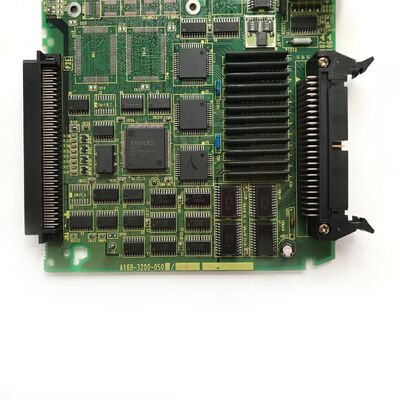

Fanuc System I O Board A16B-3200-0500 جدید و اصلی رایگان DHL

A16B-3200-0500∙ FANUC سری 0i-B I/O هیئت مدیره بدون سرور داده ∙ F0i-B کنترل / ماشین I/O رابط / CNC PCB

نام "بدون سرور داده" چه معنایی دارد

تخته I/O سری 0i-B FANUC در دو پیکربندی برای نیازهای کاربردی مختلف وجود دارد:

با سرور اطلاعات:شامل یک عملکرد ذخیره سازی محلی یکپارچه است یک فضای ذخیره سازی فلش یا هارد دیسک در داخل CNC که اجازه می دهد برنامه های بخش بزرگ به صورت محلی ذخیره شده و به بافر اجرای CNC پخش شودبرای برنامه های پیچیده و طولانی که برای حافظه برنامه استاندارد CNC خیلی بزرگ هستند مفید است.

بدون سرور داده (A16B-3200-0500):برد I/O بدون سخت افزار ذخیره سازی محلی. این نوع درست برای سیستم های 0i-B است که برنامه های قطعی مستقیماً در حافظه برنامه CNC بارگذاری می شوند.یا در صورتی که پخش برنامه DNC از طریق رابط Ethernet یا RS-232C به جای یک واحد ذخیره سازی سرور داده در هواپیما اداره می شود.

قرار دادن نسخه اشتباه

اطلاعات کلیدی محصول

عملکرد تخته I/O در CNC 0i-B

در واحد کنترل 0i-B، صفحه I/O مبادله سیگنال بین PMC داخلی CNC و دستگاه های الکتریکی ماشین را مدیریت می کند:

ورودی:سوئیچ های موقعیت، سنسورهای فشار هیدرولیکی، قفل درب، سنسورهای سطح مایع خنک کننده، سوئیچ های پانل کاربری و سیگنال های وضعیت رله ایمنی.PMC این ورودی ها را در هر چرخه اسکن برای نظارت بر وضعیت ماشین می خواند.

خروجی:رله پمپ خنک کننده، آزاد کردن ترمز اسپندل، آزاد کردن ترمز محور، کنترل شیر هیدرولیک، فرمان موتور تغییر ابزار، کنترل چراغ شاخص و رانندگان LED پانل اپراتورPMC به این خروجی ها برای کنترل توالی ماشین می نویسد.

A16B-3200-0500 رابط فیزیکی را فراهم می کند ️ اتصال های ترمینال ، شرایط سیگنال و رابط اتوبوس ️ که این تبادل سیگنال را ممکن می کند.

سناریوهای کاربرد

خطای صفحه I/O CNC:یک مرکز ماشینکاری CNC FANUC 0i-B هشدارهای تصادفی PMC I / O را ایجاد می کند ️ عملکردهای خاص ماشین به طور متناوب بدون هیچ نقص مکانیکی مربوطه شکست می خورند.آزمایش تایید می کند که صفحه I/O قادر به انتقال صحیح سیگنال بین دستگاه های میدان ماشین و PMC نیست.. تعويض A16B-3200-0500 ارتباط I/O قابل اعتماد رو بر ميگردونه

بازسازی واحد کنترل CNC:یک واحد کنترل سری 0i-B که از یک ماشین برداشته شده است برای استفاده مجدد بازسازی می شود.صفحه I/O A16B-3200-0500 در کنار سایر اجزای قدیمی جایگزین می شود تا یک واحد کنترل شناخته شده برای نصب بعدی فراهم شود.

سوالات عمومی

سوال 1: چگونه می توانم تایید کنم که سیستم 0i-B نیاز به نوع "بدون سرور داده" دارد؟

برچسب موجود I / O برای شماره بخش A16B-3200-0500 را بررسی کنید. اگر این شماره را بخواند، سیستم برای استفاده از نسخه بدون سرور داده تایید می شود. به عنوان گزینه دیگر،بررسی اسناد پیکربندی سخت افزاری سیستم CNC (دستور اتصال) برای نوع کنترل کننده 0i-B قابل استفاده.

س2: آیا جایگزینی A16B-3200-0500 نیاز به تغییر برنامه PMC دارد؟

نه. برنامه PMC آدرس I/O دستگاه را از طریق آدرس I/O پاسخ می دهد نه از طریق سخت افزار خاص صفحه.تعویض A16B-3200-0500 با یک جایگزین به درستی نصب شده ارتباط I / O را بدون نیاز به تغییر برنامه PMC بازگرداند. پس از نصب تمام عملکردهای I / O ماشین را بررسی کنید تا قبل از شروع تولید، کار درست برد جایگزین را تأیید کنید.

س3: چه آلارمی نشان می دهد که A16B-3200-0500 شکست خورده است؟

کد های هشدار PMC مربوط به خطاهای ارتباطات لینک I/O، خطاهای آدرس I/O تصادفی یا مداوم که با خطاهای دستگاه های زمینی مطابقت ندارد،و خرابی های متناوب در توالی ماشین که به آدرس های I/O خاص برمی گردد، همه به سمت یک مشکل در صفحه I/O می روند.قبل از اينکه تصميم بگيرد که تخته شکست خورده است بايد تاييد کرد که سيم هاي فيلدي، حسگرها و اجرايي سالم هستند

سوال 4: آیا A16B-3200-0500 در تمام مدل های CNC 0i-B استفاده می شود یا در انواع خاص؟

A16B-3200-0500 برای کنترل FANUC سری 0i-B (F0i-B) تأیید شده است. در خانواده 0i-B، انواع مرکز ماشینکاری (0i-MB) ، انواع مرکز چرخش (0i-TB) ،و سایر پیکربندی هابوردهای I/O ممکن است در این انواع متداول باشند زیرا بدون در نظر گرفتن نوع ماشین، در واحد کنترل 0i-B به همان اسلات سخت افزاری خدمت می کنند.قبل از سفارش از لیست قطعات یدکی کنترل کننده مشخص تایید کنید.

س5: قبل از تعویض A16B-3200-0500 چه داده هایی باید پشتیبان گیری شوند؟

صفحه I/O دارای پارامترهای CNC یا برنامه ها نیست. با این حال، به عنوان یک احتیاط قبل از هر گونه تعمیر و نگهداری CNC، یک پشتیبان SRAM کامل انجام دهید و تمام پارامترهای CNC، برنامه های قطعات، داده های ابزار،و برنامه نردبان PMC به رسانه های خارجیاین تضمین می کند که بازیابی داده ممکن است اگر هر رویداد غیر منتظره در طول نگهداری رخ دهد.
