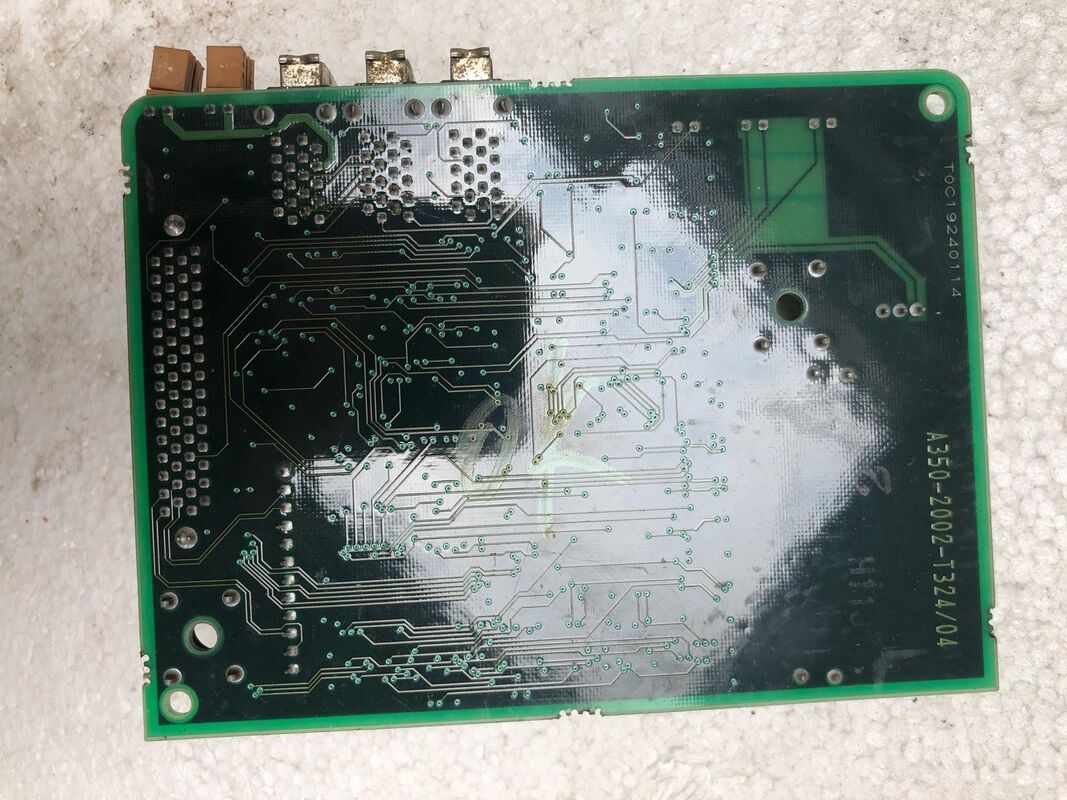

A350-2002-T324 صفحه مدار فانوک

A350-2002-T324 | شماره ساخت مدار چاپی FANUC A350 — A20B-2002 ورودی/خروجی و خانواده برد رابط / PCB پنل اپراتور CNC

A350-2002 - شناسه ساخت تابلوهای A20B-2002

همانطور که اعداد ساخت A350-2101-Txxx با بردهای درایو A20B-2101 مطابقت دارند،A350-2002-Txxxاعداد شناسایی تابلوها درA20B-2002سریال تجاری سری A20B-2002 طیفی از رابط CNC و بردهای I/O را پوشش می دهد که بین کنترلر CNC و اجزای رو به اپراتور دستگاه قرار می گیرند.

A350-2002-T324 برچسب ساخت یک برد خاص در این خانواده است. پسوند T324 آن شناسه اصلاح نقشه در سری ساخت A350-2002 است.

اطلاعات کلیدی محصول

خانواده برد A20B-2002 - ورودی/خروجی، Backplane و رابط اپراتور

سری A20B-2002 چندین عملکرد را در سیستم های کنترل CNC FANUC انجام می دهد:

بردهای ورودی/خروجی پنل اپراتور:شناخته شده ترین محصولات در این سری شامل بردهای ورودی/خروجی پانل اپراتور 48DI/32DO - از جمله A20B-2002-0520 (با رابط MPG) و A20B-2002-0521 (بدون MPG) است. این بردها بین کنترل‌های فیزیکی اپراتور (دکمه‌های فشاری، سوئیچ‌ها، لامپ‌های نشانگر) و PMC CNC قرار می‌گیرند و 48 ورودی دیجیتال از سوئیچ‌های پنل و 32 خروجی دیجیتال به لامپ‌های پانل را از طریق گذرگاه سریال I/O Link مدیریت می‌کنند.

تابلوهای رابط Backplane و Rack:سایر بردهای این سری به عنوان PCBهای backplane برای مجموعه‌های رک کنترل CNC عمل می‌کنند و زیرساخت اتوبوس را برای مجموعه‌های کارت‌های CNC چند اسلات فراهم می‌کنند. این بردها به طور فیزیکی چندین کارت ماژول را در یک رک از طریق یک گذرگاه backplane مشترک به هم متصل می کنند.

ماژول های رابط:انواع دیگر A20B-2002 عملکردهای رابط تخصصی را ارائه می کنند - مانند واحدهای اتصال MPG و ماژول های ارتباطی پانل اپراتور - که اتصال CNC را به دستگاه های پانل ماشین گسترش می دهد.

شماره ساخت A350-2002-T324 به یک برد خاص در این خانواده کاربردی نگاشت می شود.

سناریوهای کاربردی

خطای ورودی/خروجی پنل اپراتور:یک CNC سری i رفتار تصادفی پانل اپراتور را ایجاد می کند - دکمه های فشاری خاص پاسخ نمی دهند، لامپ های نشانگر به درستی روشن نمی شوند. خطای سطح برد در A350-2002-T324 ردیابی می شود. تعویض برد عملکرد کامل ورودی/خروجی پانل اپراتور را بازیابی می کند.

شناسایی برد رابط پنل:در طول تعمیر و نگهداری، یک تکنسین A350-2002-T324 را در طول بازرسی واحد کنترل CNC از روی برچسب برد شناسایی می کند. ارجاع متقابل این شماره ساخت با مستندات نگهداری، کارکرد برد و جایگزینی صحیح را تایید می کند.

سوالات متداول

Q1: لینک I/O چگونه A350-2002-T324 را به CNC متصل می کند؟

بردهای خانواده A20B-2002 با CNC از طریق پیوند ورودی/خروجی FANUC - یک پروتکل سریال پرسرعت که واحدهای ورودی/خروجی و بردهای پنل اپراتور را از طریق یک کابل جفت تابیده (یا فیبر نوری) به PMC CNC متصل می‌کند، ارتباط برقرار می‌کنند. I/O Link Master در CNC است. A350-2002-T324 (یا معادل A20B-2002 آن) یک گره برده است. همه 48 حالت ورودی و 32 فرمان خروجی در هر چرخه اسکن I/O Link ارسال می شوند. این نیاز به اتصالات سیمی جداگانه از هر کلید و لامپ به CNC را جایگزین می کند.

Q2: تفاوت بین A350-2002-T324 و شماره تجاری A20B-2002-xxxx چیست؟

A350-2002-T324 شماره ساخت PCB است - مرجع طراحی داخلی FANUC که روی برد چاپ شده است. A20B-2002-xxxx شماره سفارش تجاری است که برای خرید و در کتابچه راهنمای تعمیر و نگهداری استفاده می شود. هر دو مرجع PCB فیزیکی یکسانی را شناسایی می کنند. شماره ساخت از روی برچسب تابلو خوانده می شود. شماره تجاری در لیست قطعات یدکی و اسناد خرید موجود است.

Q3: آیا می توان برد A350-2002 را بدون به روز رسانی برنامه PMC CNC تعویض کرد؟

بله. برنامه نردبان PMC I/O را با آدرس لینک I/O آدرس دهی می کند – نه با نسخه سخت افزاری برد خاص. جایگزینی A350-2002-T324 خراب با یک برد جایگزین که به درستی پیکربندی شده است در همان آدرس لینک I/O، ارتباط I/O PMC را به طور شفاف بازیابی می کند. هیچ تغییری در برنامه PMC برای تعویض برد مشابه مورد نیاز نیست.

Q4: چند برد A350-2002 (A20B-2002) را می توان در یک سیستم CNC وصل کرد؟

لینک I/O از چندین گره برده در یک پیکربندی زنجیره ای دیزی پشتیبانی می کند. حداکثر تعداد گره ها به ظرفیت پیوند ورودی/خروجی CNC بستگی دارد – هر گره تعداد مشخصی از آدرس های لینک ورودی/خروجی را اشغال می کند. برای اکثر سیستم‌های CNC سری i، I/O Link از گره‌های کافی برای قرار دادن بردهای پانل اپراتور متعدد در کنار واحدهای ورودی/خروجی برای دستگاه ورودی/خروجی، کابینت مغناطیسی قدرت، و سایر رابط‌های جانبی پشتیبانی می‌کند.

Q5: آیا تعویض A350-2002-T324 نیاز به پیکربندی مجدد آدرس پیوند ورودی/خروجی دارد؟

فقط در صورتی که برد جایگزین با آدرس گره پیوند ورودی/خروجی متفاوت از برد خراب پیکربندی شده باشد. جایگزینی استاندارد با یک برد با پیکربندی مشابه در همان آدرس نیازی به پیکربندی مجدد ندارد - PMC پس از روشن شدن برد به طور خودکار ارتباط را از سر می گیرد. اگر برد جایگزین دارای پیکربندی آدرس متفاوتی است، تنظیمات پارامتر پیوند ورودی/خروجی CNC باید برای مطابقت به روز رسانی شود. قبل از نصب دستگاه، پیکربندی آدرس را از اسناد الکتریکی دستگاه بررسی کنید.
