زیمنس 6FC5210-0DF02-0AA0 | SINUMERIK 810D / 840D PCU50 پنل کنترل واحد وmdash; Pentium II / Windows NT4.0
شماره قطعه: 6FC5210-0DF02-0AA0
سازنده: زیمنس AG (آلمان)
نوع محصول: PCU50 وmdash; پنل کنترل واحد
پنجره اپراتور به ماشین
6FC5210-0DF02-0AA0 واحد کنترل پنل (PCU50) برای سیستمهای CNC زیمنس SINUMERIK 810D و 840D است. این پلتفرم محاسباتی پشت رابط کاربری اپراتور است وmdash; واحدی که نرمافزار HMI Advanced را اجرا میکند، نمایشگر CNC را رندر میکند، ورودیهای اپراتور را پردازش میکند و با NCU (واحد کنترل عددی) برای هماهنگ کردن عملیات ماشین ارتباط برقرار میکند.
در معماری SINUMERIK، PCU50 بین پنل اپراتور (صفحه کلید و نمایشگر) و NCU قرار میگیرد. NCU محاسبات کنترل CNC در زمان واقعی را مدیریت میکند. PCU50 رابط انسانی را مدیریت میکند وmdash; مدیریت برنامه، ورود آفست ابزار، نمایش پارامترهای ماشین و ویرایش برنامه. هر دو باید عملیاتی باشند تا CNC کاملاً کاربردی باشد.

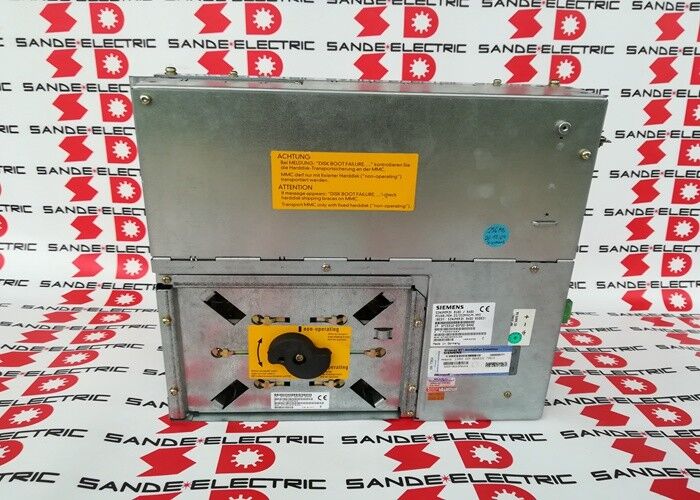

پردازنده Pentium II / 333 مگاهرتز و مشخصات 128 مگابایت رم این واحد را در نسل اواخر دهه 1990 تا اوایل دهه 2000 SINUMERIK 840D قرار میدهد. این سیستم با Windows NT 4.0 و HMI Advanced اجرا میشود که نرمافزار رابط اپراتور زیمنس برای سیستمهای 840D است (پیکربندی سیستم عامل: BS003). یک هارد دیسک در داخل محفظه PCU50 گنجانده شده است که روی یک صفحه ضد لرزش نصب شده است وmdash; یک جزء مستعد خرابی در واحدهای قدیمیتر که میتوان با کیتهای جایگزینی SSD یا فلش به آن رسیدگی کرد.
HMI Advanced و پیکربندی نرمافزار
HMI Advanced بسته نرمافزاری اپراتور زیمنس برای SINUMERIK 840D است. این نرمافزار رابط استاندارد اپراتور CNC را فراهم میکند: انتخاب و ویرایش برنامه، مدیریت ابزار، نمایش پارامترهای ماشین، مدیریت هشدار و نظارت بر وضعیت محور. نسخه نرمافزار روی PCU50 نصب شده باید با نسخه نرمافزار سیستم NCU مطابقت داشته باشد. نسخههای نرمافزار HMI و NCU ناسازگار باعث خطاهای رابط میشوند و ممکن است از ارتباط صحیح اپراتور جلوگیری کنند.
هنگام جایگزینی PCU50، پیکربندی نرمافزار HMI وmdash; از جمله چرخههای خاص ماشین، تطبیقهای صفحه سفارشی مشتری و پارامترهای درایو که در سطح HMI به آنها ارجاع داده میشود وmdash; باید قبل از جایگزینی از واحد اصلی پشتیبانگیری شود.
مشخصات کلیدی
| پارامتر | مقدار |
|---|
| شماره قطعه | 6FC5210-0DF02-0AA0 |
| نوع محصول | PCU50 پنل کنترل واحد |
| پلتفرم CNC | SINUMERIK 810D / 840D |
| پردازنده | Pentium II / 333 مگاهرتز |
| رم | 128 مگابایت |
| منبع تغذیه | 24 ولت DC |
| سیستم عامل | Windows NT 4.0 |
| نرمافزار | HMI Advanced (BS003) |
| وضعیت | منسوخ شده |
سوالات متداول
سوال 1: نمایشگر SINUMERIK 840D سیاه یا یخ زده است. NCU در حال اجرا است (درایوهای محور آنلاین هستند). آیا PCU50 مقصر است؟
یک NCU کارآمد با نمایشگر HMI سیاه یا یخ زده، نمایش کلاسیک یک PCU50 معیوب است. LED وضعیت NC داخلی باید بررسی شود تا تأیید شود که NC فعال است. اگر NC به طور عادی کار میکند و فقط HMI پاسخگو نیست، PCU50 معیوب شده است وmdash; معمولاً هارد دیسک، پارتیشن بوت Windows NT یا منبع تغذیه داخلی PCU50.
سوال 2: PCU50 به Windows NT بوت میشود اما HMI Advanced شروع نمیشود یا خطا نشان میدهد. چه چیزی باید بررسی شود؟
یک PCU50 که به ویندوز بوت میشود اما در راهاندازی HMI Advanced مشکل دارد، معمولاً نشاندهنده نصب خراب HMI، یک لینک ارتباطی NCU معیوب (اتصال MPI یا PROFIBUS بین PCU و NCU را بررسی کنید) یا عدم تطابق نسخه نرمافزار بین HMI و NCU است. ابتدا اتصال NCU را بررسی کنید وmdash; HMI Advanced برای راهاندازی به ارتباط فعال NCU نیاز دارد.
سوال 3: هارد دیسک PCU50 در حال خرابی است. آیا میتوان آن را بدون از دست دادن پیکربندی ماشین جایگزین کرد؟
هارد دیسک حاوی نصب Windows NT، نرمافزار HMI Advanced و تمام چرخهها و پیکربندیهای خاص ماشین است. قبل از هرگونه کار روی هارد دیسک باید یک پشتیبانگیری انجام شود وmdash; یا یک ایمیج کامل دیسک یا یک پشتیبانگیری خاص SINUMERIK از طریق ابزارهای Siemens PCU-FLASH یا آرشیو. بدون پشتیبانگیری، دادههای خاص ماشین از دست میرود و باید از مستندات MTB بازسازی شود. کیتهای ارتقاء SSD یا CompactFlash برای جایگزینی هارد دیسک چرخشی با حافظه حالت جامد در دسترس هستند.
سوال 4: آیا میتوان از یک 6FC5210-0DF02-0AA0 جایگزین از ماشین دیگر استفاده کرد؟
سختافزار PCU50 خاص ماشین نیست، اما پیکربندی نرمافزار هست. یک PCU50 جایگزین از ماشین دیگر با پیکربندی HMI ماشین قبلی بوت میشود. قبل از اینکه بتواند ماشین جدید را راهاندازی کند، پیکربندی نرمافزار خاص ماشین صحیح باید از پشتیبان بازیابی شود. هرگز ماشینی را با پیکربندی HMI ماشین دیگر بدون تأیید تمام پارامترها راهاندازی نکنید.
سوال 5: معادل فعلی زیمنس برای ارتقاء سیستم SINUMERIK 840D چیست؟
SINUMERIK 840D sl (Solution Line) با PCU50.5 یا واحدهای NCU 7x0 یکپارچه با HMI sl معادلهای نسل فعلی هستند. مهاجرت از 840D به 840D sl یک جایگزینی کامل سیستم کنترل است وmdash; تمام سختافزار، سیمکشی و نرمافزار باید بهروز شوند. سازنده ماشین ابزار یا شریک خدمات زیمنس باید برای ارزیابی مهاجرت مشورت شوند.
