TR Electronic CEV65M-01460 Absolute Rotary Encoder ️ PROFIBUS-DP، 4096 PPR، 11 ️ 27 ولت DC

شماره بخش:CEV65M-01460

تولید کننده:شرکت TR-Electronic GmbH

نوع:رمزگشایی مطلق چند دور

رابط:پروفیبوس-دی پی

قطعنامه:4،096 پله/Rev × 4,096 Rev

عرضه:11 ≈ 27 ولت DC

منبع:آلمان

برخی از رمزگذاری کننده ها فقط پالس ها را شمارش می کنند. TR Electronic CEV65M-01460 کاری مفیدتر انجام می دهد: آن را به یاد می آورد که در آن است.کدگر دوار مطلق چند دور، داده های موقعیت دقیق خود را حتی زمانی که قدرت را قطع می کند حفظ می کند که به معنای هیچ چرخه ای، هیچ از دست دادن مرجع و هیچ سورپرایزی نیست که دستگاه پس از خاموش شدن دوباره شروع می شود.

ساخته شده در آلمان توسط TR-Electronic GmbH، the CEV65M-01460 is part of the well-regarded CE-65 series — a line of industrial absolute encoders designed for the kind of environments where a sensor has to keep working regardless of what's happening around it.

مطلق در مقابل افزون ️ چرا در اینجا اهمیت دارد

یک رمزگذاری افزایشی به شما می گوید که یک شاخه چقدر از یک نقطه شروع حرکت کرده است. قدرت را از دست دهید، و این مرجع از بین می رود. یک رمزگذاری مطلق، در مقابل،یک کد دیجیتالی منحصر به فرد را به هر موقعیت میله در سراسر طیف کامل حرکت خود اختصاص می دهد بنابراین در لحظه قدرت بازگشت، کنترل کننده در حال حاضر دقیقا می داند که محور در کجا قرار دارد.

برای CEV65M-01460، این پوشش تا4،096 چرخش × 4,096 گام در هر چرخش، کاملا قابل برنامه ریزی است. که یک وضوح کل بیش از16 میلیون موقعیت منحصر به فردبرای وظایف سخت موقعیت دهی موجود در ماشین آلات صنعتی سنگین بیش از حد کافی است.

مشخصات فنی

مزیت PROFIBUS-DP

بسیاری از رمزگذاری کننده های صنعتی هنوز هم به خروجی های آنالوگ یا سیگنال های دیجیتال اساسی که نیاز به سخت افزار کنورتر اضافی دارند، تکیه می کنند. CEV65M-01460 به طور بومی از طریقپروفیبوس-دی پی- استاندارد fieldbus که ستون فقرات بسیاری از معماری های PLC و DCS را در کارخانه های فولاد، سیستم های جرثقیل و کارخانه های پردازش سنگین در سراسر جهان اجرا می کند.

این به معنای عملی است: رمزگذاری کننده به طور مستقیم به شبکه PROFIBUS متصل می شود. بدون ماژول های کنترل سیگنال، بدون سخت افزار میانگین.داده های موقعیت و تشخیصی به کنترل کننده در حالت تمیز می رسندو با پشتیبانی از نرخ های باد تا12 Mbaudو رعایتپروفایل PNO کلاس 2، با هر استاد پروفیبوس-دی پی بدون تنظیمات مخصوص ورزشکاری کاملاً ادغام می شود

صنایع و کاربردها

CEV65M-01460 قطعه ای برای اهداف عمومی نیست، برای محیط هایی ساخته شده است که نیاز به سنسور زیادی دارند.مناطق معمول استفاده عبارتند از::

تولید فولاد- موقعیت های رول، زاویه های کویل و حرکات لوله که در آن حفظ موقعیت مطلق از نظر ایمنی حیاتی است.

انرژی بادی- نظارت بر موقعیت ارتفاع و حرکت در سیستم های توربین که ممکن است چرخه قدرت را به طور مکرر انجام دهند.

سیستم های جرثقیل و بالا بردن- ردیابی ارتفاع قلاب و اندازه گیری زاویه قطعه در جرثقیل های بندر و جرثقیل های پورت بالا.

ساخت کشتی و تجهیزات دریایی- موقعیت مکانی ماشین آلات در محیط های هوای نمکی که مهر و موم IP65 به دست می آورد.

بسته بندی و لجستیک- نظارت بر موقعیت های انتقال دهنده و سیستم انباشت.

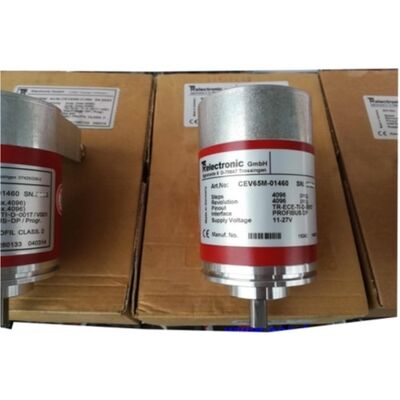

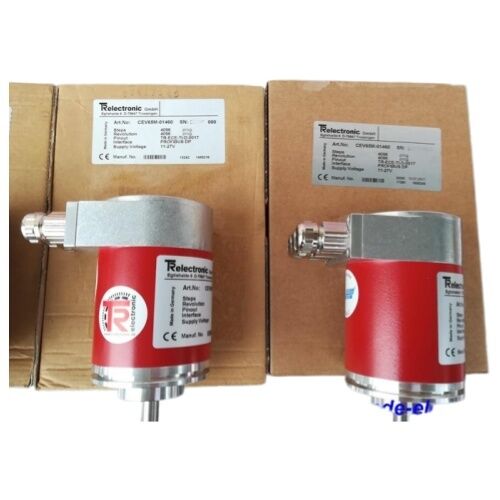

حالت: جدید در جعبه

اين واحد ارائه شده استجدید در بسته بندی اصلی سازندهبرای تیم های تعمیر و نگهداری که یک جایگزین مشابه برای یک نصب موجود PROFIBUS-DP را تهیه می کنند،خرید جدید در جعبه از عدم قطعیت ساعات خدمات ناشناخته و سابقه استفاده که با واحدهای بازسازی شده می آید جلوگیری می کند.

CEV65M-01460 یک قطعه بالغ است که در بازار ثانویه نیز به طور گسترده در دسترس است.با این حال سهام جدید گزینه ای ترجیح داده شده برای هر گونه برنامه ای است که در آن شکست غیر منتظره کدگذاری باعث وقفه قابل توجهی می شود..

یک یادداشت در مورد قابل برنامه ریزی

یکی از ویژگی هایی که اغلب نادیده گرفته می شود این است که هر دو مرحله در هر انقلاب و تعداد انقلاب های فعالکاملا قابل برنامه ریزیاین به این معنی است که یک SKU سخت افزاری واحد می تواند برای مطابقت با نسبت گیره های خاص، محدوده های اندازه گیری،یا سیستم های قدیمی بدون نیاز به قطعات سفارشیبرای یک مهندس تعمیر و نگهداری که موجودی قطعات یدکی را استاندارد می کند، این انعطاف پذیری ارزش واقعی دارد.

سوالات عمومی

س1: آیا CEV65M-01460 یک رمزگذاری افزایشی یا مطلق است؟

اين يهکدگر مطلق چند دور. آن را حفظ موقعیت دقیق خود را در سراسر تا 4,096 چرخش حتی زمانی که خاموش شده است. بنابراین هیچ نیازی به بازگشت به محور پس از یک چرخه قدرت و یا توقف اضطراری وجود دارد.

سوال2: این کدگذاری کننده از چه پروتکل fieldbus استفاده می کند؟

CEV65M-01460 از طریقپروفیبوس-دی پی، با استفاده از یک درایور خروجی RS485. این پشتیبانی از نرخ باد تا 12 Mbaud و سازگار با PNO پروفایل کلاس 2 است، که آن را سازگار با استاد استاندارد PROFIBUS-DP بدون پیکربندی خاص است.

س3: آیا می توان وضوح را پس از نصب تغییر داد؟

بله. هر دو گام در هر انقلاب (تا 4,096) و شمارش انقلاب فعال (تا 4,096)قابل برنامه ریزی از طریق استاد PROFIBUSاین اجازه می دهد تا رمزگذاری کننده را برای مطابقت با تنظیمات مکانیکی مختلف یا نیازهای سیستم کنترل در زمینه تنظیم مجدد شود.

Q4: رتبه IP چیست و آیا برای محیط های بیرونی یا شستشو مناسب است؟

CEV65M-01460 دارای یکدرجه حفاظت IP65- ضد گرد و غبار بسته شده و در برابر جت های آب از هر جهت محافظت شده است.با اینکه برای غوطه ور شدن کامل طراحی نشده.

س5: شماره قطعه جایگزین این کدگر چیست؟

شماره قطعات جایگزین کارخانه این است:110-01460، که در برخی اسناد TR-Electronic و سوابق خرید قدیمی تر ظاهر می شود. هر دو شماره به همان محصول اشاره دارند: کدگر مطلق چند دورانه PROFIBUS-DP سری CEV65M با 4،096 × 4 ،096 رزولوشن قابل برنامه ریزی.
