فنک سروو موتور انکودر دارای گواهینامه CE A860-0320-T112

فانوک A860-0320-T112 | رمزگذار پالس مطلق 2500P — موتورهای سروو سری AC/S 0S–40S، CNC Zero-C/D · 15 · 16A · 18A · 21A — منسوخ شده، تعویض/مازاد

مرور کلی

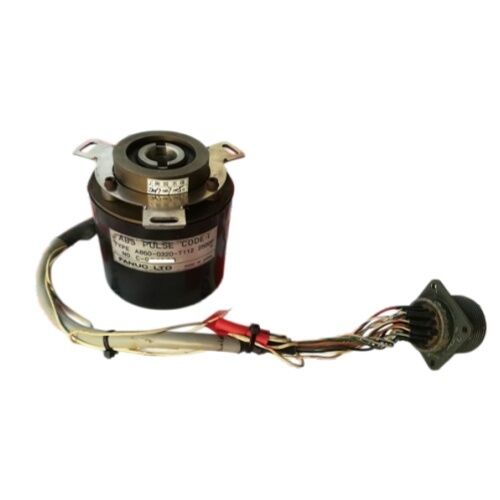

فانوک A860-0320-T112رمزگذار پالس مطلق با محفظه مشکی است که بر روی موتورهای سروو سری AC و S فانوک نصب شده است — نسل موتورهایی که هزاران دستگاه ماشین ابزار CNC ساخته شده در دهه 1980 و تا اواسط دهه 1990 را تامین می‌کردند.با 2500 پالس در هر دور، وضوح موقعیت را که کنترلرهای Zero-C، Zero-D و مدل‌های اولیه 16/18 مدل A برای عملکرد سروو حلقه بسته بر روی تراش‌ها، مراکز ماشین‌کاری، دستگاه‌های حفاری و تجهیزات خط انتقال نیاز دارند، ارائه می‌دهد. ماشین‌هایی با این نسل موتور/رمزگذار همچنان در تأسیسات تولیدی در سراسر جهان فعال هستند و این واقعیت عملیاتی مداوم — نه علاقه کلکسیونرها — است که A860-0320-T112 را دهه‌ها پس از توقف تولید فعال فانوک به یک قطعه جایگزین پرطرفدار تبدیل کرده است.

طراحی مطلق به این معنی است که رمزگذار موقعیت شفت خود را بلافاصله پس از روشن شدن، بدون نیاز به چرخه بازگشت به مرجع، گزارش می‌دهد. CNC بلافاصله پس از راه‌اندازی سیستم، موقعیت را از کد مطلق رمزگذار می‌خواند و محور آماده حرکت است.

این یک ویژگی جهانی در این نسل موتور نبود — رمزگذارهای پالس افزایشی اولیه (A860-0304-T112 و مشابه) قبل از هر بار استفاده به دنباله‌های خانه‌سازی نیاز داشتند، در حالی که A860-0320-T112 مطلق به اپراتورها اجازه می‌داد تا پس از هرگونه وقفه برنامه‌ریزی شده یا ناخواسته در برق، از موقعیت دقیقاً شناخته شده تولید را از سر بگیرند.

تفاوت راحتی در ماشینی که مکرراً متوقف و راه‌اندازی می‌شود، ملموس است.

شماره قطعه جایگزین A290-0561-V532 بر روی برخی از مجموعه‌های موتور و اسناد سفارش برای همان رمزگذار فیزیکی ظاهر می‌شود — هر دو نام‌گذاری به یک واحد اشاره دارند و برای اهداف شناسایی و تأمین قابل تعویض هستند.

محفظه پلاستیکی مشکی این رمزگذار را از انواع افزایشی با درپوش قرمز اولیه و از رمزگذارهای سری آلفا با بدنه فلزی که در نسل بعدی موتورها عرضه شدند، متمایز می‌کند. در میدان، محفظه مشکی سریع‌ترین تأیید بصری است که یک موتور سری AC یا S مجهز به این نوع مطلق است نه یک نوع افزایشی.

مشخصات کلیدی

پارامتر

عدد 2500 پالس در هر دور، تعداد خط دیسک خام است. رمزگشایی مربعی تقویت‌کننده، 10000 افزایش موقعیت را در هر دور شفت از این پایه 2500P تولید می‌کند — شمارش 4 برابری لبه‌های کانال A و B.

برای یک موتور سروو متصل به یک پیچ توپی با گام 5 میلی‌متر با نسبت دنده معمول، این وضوح موقعیت در محدوده میکرومترهای تک رقمی پایین در قطعه کار را می‌دهد — بیش از حد کافی برای کاربردهای ماشین‌کاری که این موتورها برای آن‌ها طراحی شده‌اند.

در تراش‌ها و مراکز ماشین‌کاری با کنترل‌های سری 15 یا 16A، این وضوح دقت موقعیت‌دهی محور را که ماشین‌های CNC فانوک ساخته شده در این دوره به خاطر آن شناخته شده بودند، پشتیبانی می‌کند.

رمزگذاری موقعیت مطلق خود در یک دور کامل گسترش می‌یابد.

حفظ موقعیت مطلق چند دور (دانستن موقعیت پس از بیش از یک دور بدون اینکه شفت به مرجع رانده شود) به باتری تقویت‌کننده سروو بستگی دارد که شمارنده دور را در طول چرخه‌های برق ماشین حفظ می‌کند.

خرابی باتری تقویت‌کننده، داده‌های مطلق تک دور رمزگذار را از بین نمی‌برد؛ این بدان معناست که کنترل‌کننده پس از بازیابی برق، نیاز به برقراری مجدد مرجع موقعیت محور دارد.

وضعیت عرضه و تعویض

فانوک A860-0320-T112 و انواع پیش‌ساز فوری آن را با پیر شدن نسل موتورهای سری AC/S از خط تولید فعال، منسوخ کرد. رمزگذار دیگر تولید نمی‌شود. واحدهای جایگزین کاملاً از دو منبع می‌آیند: مازاد آزمایش شده از ماشین‌های از رده خارج شده و استخرهای تعویض موتور که توسط شرکت‌های خدمات تخصصی فانوک نگهداری می‌شوند.

بیشتر تامین‌کنندگان شرط تعویض موتور را برای این رمزگذارها اعمال می‌کنند زیرا عرضه محدود است و به مجموعه‌های موتور سالم گره خورده است.

پیامد عملی برای خریدار نگهداری این است که یک هسته (رمزگذار معیوب یا موتور معیوب با این رمزگذار) اغلب باید همراه با سفارش باشد — تعمیرکار، رمزگذار آزمایش شده را بر روی بدنه موتور بازگردانده شده نصب می‌کند، مجموعه را آزمایش می‌کند و یک موتور سالم را برمی‌گرداند.

این مدل تعویض برای A860-0320-T112 رایج‌تر از فروش قطعه به تنهایی است، اگرچه سهام مازاد در شرایط مختلف از برخی توزیع‌کنندگان بدون نیاز به تعویض در دسترس است.

آزمایش هر A860-0320-T112 جایگزین باید همیشه تحت چرخش بر روی یک تقویت‌کننده سازگار انجام شود — آزمایش استاتیک روی میز، دقت کد مطلق رمزگذار را تأیید نمی‌کند، که نیاز به چرخش واقعی شفت برای تأیید اینکه دنباله کد تمیز است و داده‌های موقعیت در طول یک دور کامل بدون نویز است، دارد.

الگوهای رایج خرابی و تشخیص

آلودگی دیسک نوری مرتبط با سن، غالب‌ترین حالت خرابی است.

محفظه پلاستیکی مشکی A860-0320-T112 دیسک نوری را از انتهای شفت موتور مهر و موم می‌کند، اما مهاجرت روان کننده بلبرینگ موتور در طول سال‌ها سرویس در نهایت به مسیر نوری می‌رسد و دامنه سیگنال را کاهش می‌دهد و باعث می‌شود کد مطلق خطاهایی تولید کند که CNC آن‌ها را به عنوان خرابی داده موقعیت می‌خواند.

این آلارم معمولاً به عنوان یک آلارم خطای موقعیت یا خطای ارتباط رمزگذار در کنترل‌های Zero-C/D و 16A ظاهر می‌شود، که اغلب در ابتدا در طول گرم شدن ماشین ظاهر می‌شود زمانی که روان کننده بلبرینگ سرد و ویسکوز است.

ساییدگی بلبرینگ در بلبرینگ داخلی خود رمزگذار، دومین مشکل رایج است.

با ایجاد لقی در بلبرینگ، دیسک نوری نسبت به آرایه فتودیود لرزش پیدا می‌کند و کیفیت سیگنال کاهش می‌یابد — تولید همان انواع آلارم خطای موقعیت مانند آلودگی، اما بدون شواهد قابل مشاهده روان کننده در داخل رمزگذار هنگام باز شدن برای بازرسی.

سوالات متداول

س1: آیا A860-0320-T112 بدون تعویض موتور در دسترس است، یا باید یک هسته بازگردانده شود؟

در دسترس بودن و الزامات تعویض بسته به تامین‌کننده متفاوت است. برخی از متخصصان واحدهای مازاد آزمایش شده را مستقیماً می‌فروشند — اینها از جداسازی ماشین‌های از رده خارج شده می‌آیند و تا زمانی که موجودی باقی بماند در دسترس هستند.

بسیاری از متخصصان تعمیر، این رمزگذار را فقط به عنوان بخشی از یک تعویض موتور ارائه می‌دهند، که در آن موتور معیوب ارسال می‌شود و یک موتور آزمایش شده با رمزگذار سالم برگردانده می‌شود.

اگر خرید مستقیم بدون بازگرداندن هسته مورد نیاز است، هنگام پرس و جو با تامین‌کننده تأیید کنید، زیرا سطح موجودی این رمزگذار منسوخ شده واقعاً محدود است و به طور مکرر تغییر می‌کند.

س2: آیا A860-0320-T112 در صورت آلودگی یا ساییدگی بلبرینگ قابل تعمیر است، یا باید تعویض شود؟

فانوک این رمزگذارها را به عنوان مجموعه‌های مهر و موم شده طراحی کرده است که برای تعمیر در میدان در نظر گرفته نشده‌اند. با این حال، برخی از تعمیرکاران متخصص واحدهای آلوده را باز و تمیز می‌کنند، بلبرینگ‌های داخلی را تعویض می‌کنند و رمزگذار را تحت چرخش بر روی یک دستگاه تست مجدداً واجد شرایط می‌کنند.

نرخ موفقیت بسته به درجه آلودگی و وضعیت دیسک متفاوت است — اگر دیسک نوری خود توسط آلودگی ساینده حک شده یا خراشیده شده باشد، تمیز کردن نمی‌تواند عملکرد را بازیابی کند. قبل از تعهد به تعمیر، از تعمیرکار بپرسید که آیا رمزگذار را پس از تعمیر تحت چرخش در برابر یک مرجع شناخته شده خوب آزمایش می‌کنند.

س3: چه کدهای آلارم CNC هنگام خرابی A860-0320-T112 در کنترل سری 16A ظاهر می‌شوند؟

در سری 16A فانوک، آلارم‌های مربوط به رمزگذار معمولاً به صورت SV0401 (قطع نرم — رمزگذار پالس قطع شده) یا SV0409 (خطای رمزگذار پالس) در محور آسیب‌دیده ظاهر می‌شوند. آلارم SV0401 هنگام روشن شدن معمولاً نشان می‌دهد که رمزگذار در حال برقراری ارتباط نیست؛ همین آلارم که به طور متناوب در حین کار ظاهر می‌شود، به یک رمزگذار تخریب شده اما نیمه فعال یا مشکل اتصال کابل اشاره دارد.

SV0409 که در اواسط چرخه و بدون سابقه قبلی ظاهر می‌شود، اغلب اولین علامت آلودگی نوری است که باعث فساد گاه به گاه کد مطلق می‌شود.

س4: تفاوت بین A860-0320-T112 و A860-0304-T112 که بر روی موتورهای مشابه نصب شده‌اند چیست؟

A860-0320-T112 از نوع مطلق است — موقعیت را بلافاصله پس از روشن شدن بدون بازگشت به مرجع گزارش می‌دهد.

A860-0304-T112 از نوع افزایشی است — CNC باید محور را پس از هر چرخه برق به یک نقطه مرجع براند تا موقعیت را تعیین کند. هر دو از وضوح 2500P استفاده می‌کنند.

هر دو بر روی بدنه‌های موتور یکسان نصب می‌شوند، اما کارت رابط تقویت‌کننده بین انواع مطلق و افزایشی متفاوت است.

پلاک نام موتور و تنظیمات پارامتر تقویت‌کننده، نوع موجود را تأیید می‌کنند. جایگزینی یک رمزگذار مطلق با یک نوع افزایشی نیاز به سخت‌افزار تقویت‌کننده مطابق دارد؛ این یک تعویض پلاگین و بازی نیست.

س5: پس از نصب A860-0320-T112 جایگزین، چه رویه تراز بندی لازم است؟

برخلاف رمزگذارهای سری آلفا با کوپلینگ‌های اولدهام، A860-0320-T112 مستقیماً به شفت موتور با تراز بین موقعیت صفر مکانیکی رمزگذار و صفر الکتریکی موتور نصب می‌شود.

پس از نصب جایگزین، CNC معمولاً به یک بازگشت کامل به مرجع برای برقراری مجدد مرجع موقعیت مطلق با جهت‌گیری مکانیکی رمزگذار جدید نیاز دارد.

تنظیم پارامتر خاص مورد نیاز برای تراز کردن آفست صفر رمزگذار جدید با شیفت گرید و نقطه مرجع ماشین به راه‌اندازی اصلی سازنده ماشین بستگی دارد — در صورت موجود بودن، پشتیبان پارامتر ماشین را مشورت کنید و موقعیت محور را در نقطه مرجع قبل از بازگرداندن ماشین به تولید تأیید کنید.
