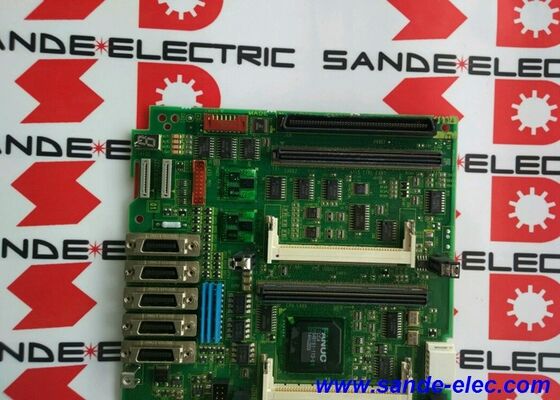

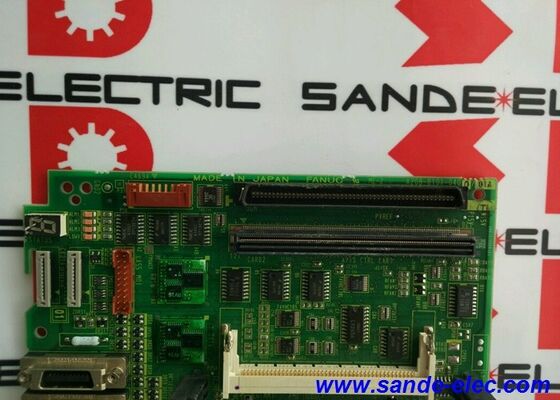

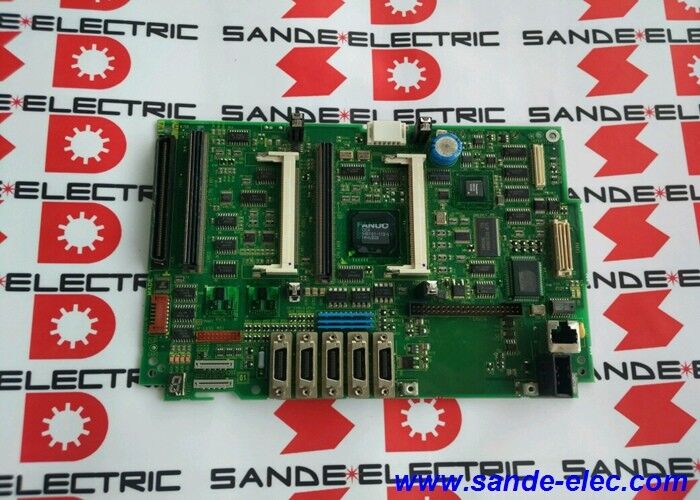

صفحه مدار FANUC استفاده شده A20B-8101-0400 A20B81010400 A2OB-81O1-O4OO

A20B-8101-0400. FANUC 30i-A و 31i-A5 صفحه اصلی PCB A4 صفحه اصلی / سری A20B-8101 / واحد LCD / MDI نصب شده / پلت فرم FS30i

سری 30i-A و 31i-A5 ️ پلتفرم پیشرفته FANUC

پلت فرم FANUC سری 30i/31i/32i سطح بالای معماری CNC سری i FANUC را نشان می دهد. در ظرفیت پردازش و تعداد محور، بالاتر از سری 16i/18i/21i قرار دارد.سری 30i/31i/32i برای سخت ترین کاربردهای ماشین آلات طراحی شده است:

سری 30i-A:قدرتمندترین دستگاه CNC FANUC که از ۹ مسیر، ۳۲ محور و ۴ اسپندل پشتیبانی می کند.و سیستم های ماشینکاری ترکیبی که هیچ CNC دیگری تعداد محور یا قابلیت برنامه ریزی کافی را ارائه نمی دهد.

سری 31i-A5:یک CNC با عملکرد بالا در همان خانواده 3xi که برای ماشینکاری 5 محور با ویژگی های پیشرفته AI servo و کنترل پیچ بهینه شده برای شکل گیری همزمان 5 محور تنظیم شده است.نام "A5" این نوع خاص 31i-A را شناسایی می کند..

A20B-8101-0400 صفحه اصلی است که تمام عملکردهای CNC را برای این سیستم عامل ها متحد می کند.

اطلاعات کلیدی محصول

A4 در مقابل A5 ️ انواع اصلی PCB در سری 30i

در سری A20B-8101، PCB های اصلی 30i/31i در چندین نوع طراحی وجود دارند:

نام های نوع "A4" و "A5" نسل های مختلف سخت افزاری یا پیکربندی های قابلیت را در یک خانواده PCB اصلی 30i/31i شناسایی می کنند.A20B-8101-0401 (نوع A5) به عنوان "برای سری 30i / 31i / 32i مدل A بدون عملکرد PC" توصیف شده است نشان می دهد که 0401 برای پیکربندی بدون گزینه PC یکپارچه استA20B-8101-0400 (نوع A4) به طور خاص به 30i-A و 31i-A5 خدمت می کند.

سناریوهای کاربرد

30i-A خط اصلی شکست:صفحه اصلی یک سیستم مرکز فرآوری FANUC 30i-A دچار مشکل می شود فشارهای شروع CNC یا خطاهای ارتباطی مداوم مانع از عملکرد عادی می شود.A20B-8101-0400 جایگزین می شودداده هاي SRAM احيايده و عمل CNC ادامه مي يابد

31i-A5 نگهداری مرکز ماشینکاری 5 محور:یک مرکز ماشینکاری 5 محور با کنترل 31i-A5 در طول بازسازی برنامه ریزی شده سیستم کنترل تحت تعویض PCB اصلی قرار می گیرد.

سوالات عمومی

سوال 1: قبل از جایگزینی A20B-8101-0400 چه داده های SRAM باید پشتیبان گیری شوند؟

تمام داده های ماشین خاص ذخیره شده در SRAM باید قبل از شروع تعویض از طریق CNC ALL IO یا عملکرد مدیریت داده پشتیبان گیری شود. این شامل: پارامترهای CNC (تنظیم محور، تنظیمات محور، تنظیمات محور)محدودیت های نرم افزاربدون این پشتیبان گیری، داده ها به طور دائم هنگام حذف تخته از دست می روند.

سوال2: آیا ماژول CPU هنگام جایگزینی A20B-8101-0400 منتقل می شود؟

ماژول CPU به صفحه اصلی متصل می شود. هنگام تعویض صفحه اصلی، ماژول CPU به طور معمول به صفحه جایگزین منتقل می شود.از کتابچه راهنمای FANUC 30i-A تأیید کنید که آیا انتقال ماژول CPU برای روش تعویض مشخص شده است..

سوال 3: تفاوت بین A20B-8101-0400 (A4) و A20B-8101-0401 (A5) چیست؟

نوع A4 (A20B-8101-0400) برای 30i-A و 31i-A5 تأیید می شود. نوع A5 (A20B-8101-0401) برای 30i/31i/32i سری A بدون عملکرد PC تأیید می شود.تخته ها در قالب پلت فرم 30i-A/31i به پیکربندی های مختلف خدمت می کنند و قابل تعویض نیستند..

سوال 4: کدام ماژول منبع برق با A20B-8101-0400 کار می کند؟

CNC-Shopping تایید می کند که A20B-8101-0401 مجاور با ماژول تغذیه FANUC FS30i A20B-8101-0010 نصب شده است." A20B-8101-0400 در همان خانواده صفحه اصلی از همان منبع برق FS30i استفاده می کند (A20B-8101-0010).

س5: آیا A20B-8101-0400 می تواند در سیستم های 32i-A استفاده شود؟

توضیحات محصول به طور خاص سازگاری 30i-A و 31i-A5 را شناسایی می کند. سری 32i-A در همان خانواده سخت افزاری است اما یک نوع مختلف CNC است.
