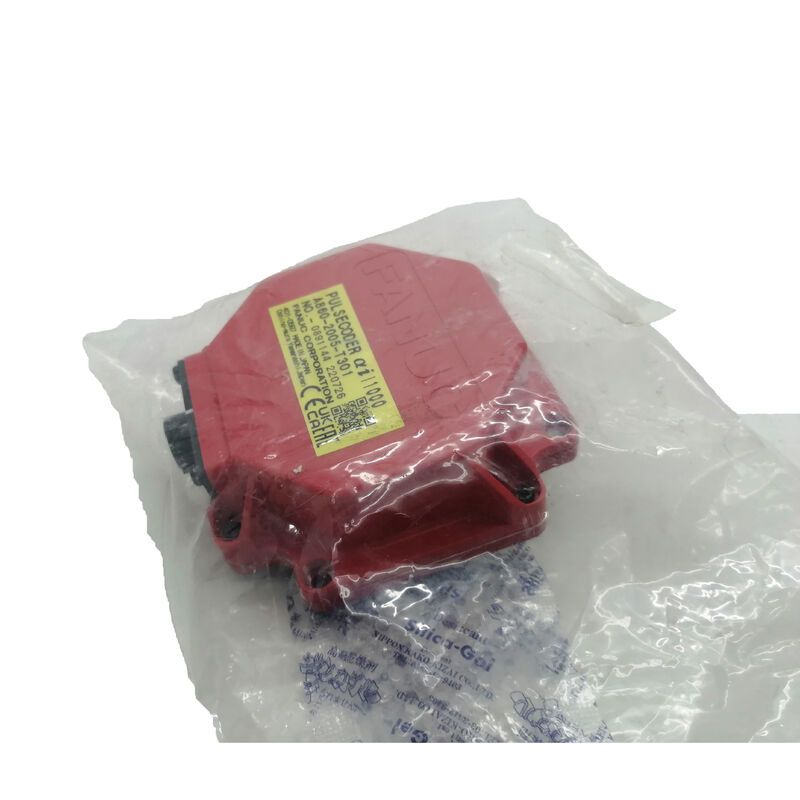

کدگذار پالس FANUC A860-2005-T301 — انکودر افزایشی aiI1000 برای موتورهای سروو AC سری Alpha i

لیست کوتاهی از قطعات وجود دارد که در صورت خرابی، دستگاه CNC را کاملاً متوقف می‌کنند. کدگذار پالس موتور سروو در بالای این لیست قرار دارد. FANUC A860-2005-T301 انکودر افزایشی aiI1000 است که در خانواده گسترده موتورهای سروو AC سری Alpha i نصب شده است — یکی از پرکاربردترین دستگاه‌های بازخورد در اکوسیستم کنترل حرکت صنعتی FANUC، که اندازه‌های موتور از درایوهای محور فشرده تا واحدهای با گشتاور بالا در فرمت بزرگ را پوشش می‌دهد.

معنی نامگذاری aiI1000

"I" در aiI1000 کاراکتر حیاتی است: این یک کدگذار پالس افزایشی است، نه مطلق. در حالی که انکودر مطلق در هر زاویه شفت بدون توجه به تاریخچه برق، یک کد موقعیت منحصر به فرد را خروجی می‌دهد، aiI1000 هنگام چرخش شفت، جریانی پیوسته از پالس‌ها را تولید می‌کند — بازخورد چهارگانه با وضوح بالا که تقویت‌کننده سروو FANUC برای تعیین سرعت، جهت و تغییر موقعیت پردازش می‌کند.

بازخورد افزایشی با سیستم موقعیت مرجع کنترل CNC ترکیب می‌شود. در هنگام راه‌اندازی دستگاه، هر محور یک بازگشت مرجع انجام می‌دهد و یک مبدأ شناخته شده را ایجاد می‌کند. از آن نقطه به بعد، انکودر aiI1000 تمام حرکات را با وضوح 1,000,000 پالس در هر دور خود ردیابی می‌کند — دانه‌بندی کافی برای پشتیبانی از تلورانس‌های موقعیت‌دهی دقیق و کنترل سرعت روان در کل محدوده سرعت عملیاتی خانواده موتور Alpha i.

مشخصات فنی

محدوده موتوری که صنعت را پوشش می‌دهد

آنچه A860-2005-T301 را از انکودرهای با کاربرد محدودتر متمایز می‌کند، گستردگی موتورهای Alpha i است که به آن‌ها سرویس می‌دهد. از αi2/4000 — موتوری فشرده و سریع مناسب برای درایوهای محور کوچکتر — تا انواع αi50 با گشتاور بالا، کدگذار پالس aiI1000 دستگاه بازخورد استاندارد در فریم‌های متوسط و بزرگتر کل محدوده سروو AC Alpha i FANUC است.

این شامل هر دو نوع موتور 200 ولت AC و 400 ولت AC می‌شود، به این معنی که همان شماره قطعه انکودر ماشین‌های ساخته شده برای استانداردهای مختلف برق منطقه‌ای را بدون تغییر در سیستم بازخورد موتور پوشش می‌دهد. همچنین به این معنی است که تیم‌های نگهداری که ناوگان ماشین‌آلات ترکیبی را مدیریت می‌کنند می‌توانند یک شماره قطعه انکودر واحد را موجودی کنند و بدانند که به بخش قابل توجهی از موتورهای سروو Alpha i آنها اعمال می‌شود.

نصب: روش کوپلینگ اولدمن

A860-2005-T301 از طریق کوپلینگ اولدمن نصب می‌شود — یک کوپلینگ مکانیکی سه تکه که شفت انکودر را به شفت موتور متصل می‌کند و در عین حال عدم تطابق زاویه‌ای و موازی جزئی بین این دو را جبران می‌کند. این رویکرد نصب استاندارد FANUC برای خانواده کدگذار پالس Alpha i است و رویه نصب در دفترچه‌های راهنمای فنی موتور FANUC مستند شده است.

مراحل عملی: چهار پیچ آلن شش‌گوش M4 کدگذار پالس را به انتهای موتور محکم می‌کنند. یک اورینگ انکودر را در جیب موتور آب‌بندی می‌کند و از ورود آلودگی در رابط جلوگیری می‌کند. کوپلینگ نیاز به جهت‌گیری صحیح در هنگام مونتاژ مجدد دارد — دندانه‌ها باید به درستی درگیر شوند و اورینگ باید تمیز بنشیند بدون اینکه فشرده شود.

یک احتیاط قابل ذکر: مستندات خود FANUC تأکید می‌کند که پوشش کدگذار پالس و موتور نباید در هنگام نصب ضربه فیزیکی دریافت کنند، زیرا اینها دستگاه‌های نوری دقیق هستند. محافظت از انکودر در برابر گرد و غبار و تراشه در طول فرآیند تعویض به همان اندازه مهم است.

این انکودر در کجا کار می‌کند

سری موتور Alpha i از اوایل دهه 2000 به پلتفرم سروو غالب FANUC تبدیل شد و برای بیش از یک دهه در تولید ماشین‌آلات جدید در مقیاس وسیع باقی ماند. این پایگاه نصب شده به این معنی است که A860-2005-T301 یک قلم نگهداری واقعاً رایج در موارد زیر است:

مراکز ماشین‌کاری CNC — درایوهای محور اصلی (X، Y، Z، B، C) در مراکز ماشین‌کاری 3 محوره، 4 محوره و 5 محوره از سازندگانی از جمله Mazak، Makino، Okuma، DMG Mori، Doosan و بسیاری دیگر که کنترل‌های FANUC 16i، 18i، 30i و 31i را اجرا می‌کنند

مراکز تراش CNC و ماشین‌های تراش — درایوهای سروو محور در پیکربندی‌های 2 محوره، چند محوره و میل‌تراش که موتورهای Alpha i نیروی حامل ابزار و محور قطعه کار را تأمین می‌کنند

ربات‌های صنعتی FANUC — درایوهای مفصل بازو در ربات‌های سری M، R و LR که خانواده موتور αi عملکردهای با کارایی بالا را ارائه می‌دهند

تجهیزات تولید اختصاصی — سلول‌های اتوماسیون سفارشی، خطوط انتقال و ماشین‌های مخصوص ساخته شده بر اساس درایوهای سروو Alpha i در محیط‌های خودروسازی، هوافضا و تولید عمومی

نکته‌ای در مورد تشخیص خطا قبل از تعویض

یکی از رایج‌ترین اشتباهات در تعویض انکودر، تعویض انکودر بدون تأیید اولیه اینکه واقعاً قطعه معیوب است، می‌باشد. آلارم‌های سروو FANUC مربوط به خطاهای انکودر (معمولاً آلارم‌های SV در محدوده 300-499 در سیستم‌های CNC FANUC) همچنین می‌توانند توسط آسیب کابل، خوردگی کانکتور، خطاهای تقویت‌کننده یا تداخل در خط سیگنال انکودر ایجاد شوند.

قبل از اقدام به تعویض انکودر، بررسی پیوستگی کابل انکودر، بازرسی کانکتور در هر دو انتهای موتور و تقویت‌کننده، و تعویض با یک کابل شناخته شده سالم، ارزش انجام دادن را دارد. یک خطای تأیید شده انکودر — که یا با تجهیزات تست استاتیک تأیید شده باشد یا با نصب انکودر مشکوک بر روی یک موتور تست با تقویت‌کننده FANUC — بالاترین اطمینان را می‌دهد که تعویض، خطا را برطرف خواهد کرد.

سوالات متداول

س1: آیا FANUC A860-2005-T301 یک انکودر مطلق است یا افزایشی؟

این یک انکودر افزایشی است. "I" در aiI1000 مخفف افزایشی است. برخلاف انکودرهای مطلق، داده‌های موقعیت را از طریق قطع برق حفظ نمی‌کند — کنترل CNC باید در هر راه‌اندازی دستگاه یک بازگشت مرجع (موقعیت‌یابی محور) انجام دهد تا موقعیت مبدأ محور را تعیین کند.

س2: کدام موتورهای سروو FANUC از A860-2005-T301 استفاده می‌کنند؟

این انکودر موتورهای سروو AC سری FANUC Alpha i را از αi2/4000 تا αi4، αi8، αi12، αi22، αi30، αi40 و αi50، در تمام انواع سرعت پوشش می‌دهد. این انکودر هم در نسخه‌های موتور 200 ولت و هم 400 ولت استفاده می‌شود. همیشه با بررسی برچسب انکودر روی موتور تأیید کنید — شماره قطعه روی برچسب مرجع سازگاری قطعی است.

س3: کدام کنترل‌های CNC و تقویت‌کننده‌های سروو با A860-2005-T301 کار می‌کنند؟

این کدگذار پالس از طریق لینک سریال پرسرعت FANUC با تقویت‌کننده‌های سروو سری αi و βi ارتباط برقرار می‌کند، که با کنترل‌های CNC در خانواده‌های 0i، 16i/18i/21i و 30i/31i/32i جفت می‌شوند. اینها پلتفرم‌های غالب FANUC در ماشین‌آلات و ربات‌های ساخته شده از اوایل دهه 2000 تا کنون هستند.

س4: کدام آلارم‌های FANUC معمولاً نشان‌دهنده خرابی A860-2005-T301 هستند؟

خطاهای مربوط به انکودر معمولاً آلارم‌های SV (آلارم‌های سروو) را در نمایشگر CNC FANUC ایجاد می‌کنند — کدهای رایج شامل SV0364 (آلارم CSAL)، SV0368 (آلارم فاز نرم) و خطاهای ارتباطی یا شمارشی انکودر مرتبط هستند. قبل از نتیجه‌گیری مبنی بر خرابی انکودر، کابل و کانکتور انکودر را بازرسی کنید، زیرا خطاهای کابل کدهای آلارم یکسانی را تولید می‌کنند.

س5: آیا A860-2005-T301 در صورت خرابی قابل تعمیر است؟

تعمیر واقعی به ندرت امکان‌پذیر است. FANUC، aiI1000 را به عنوان یک مجموعه دقیق آب‌بندی شده تولید می‌کند و دیسک نوری داخلی و اجزای کوپلینگ برای جداسازی در محل طراحی نشده‌اند. مراکز تعمیر موتور FANUC تخصصی با تجهیزات تست اختصاصی می‌توانند تشخیص خطا را برای تأیید خرابی انکودر قبل از تعویض انجام دهند، اما گزینه‌های خدماتی واقع‌بینانه یا تعویض با یک واحد با عملکرد تأیید شده یا برنامه‌های تبادل ارائه شده توسط تأمین‌کنندگان تخصصی انکودر FANUC هستند.
