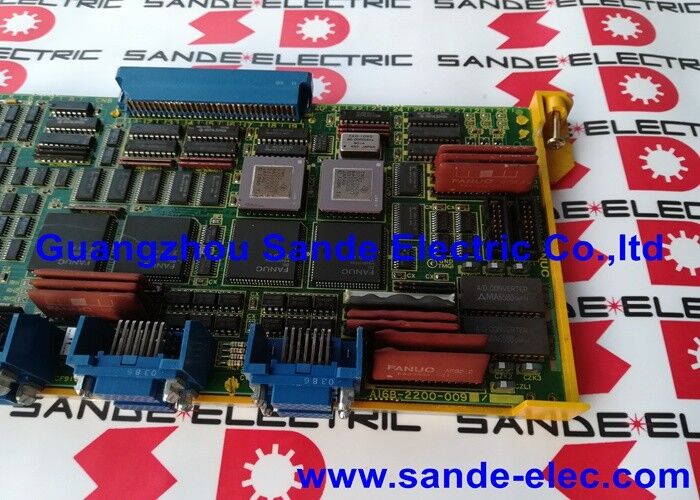

صفحه کنترل محور Fanuc A16B-2200-0090 A16B22000090 A16B-22OO-OO9O

A16B-2200-0090∙ FANUC سری 15-A 4 محور کنترل PCB Type A رابط / PWM Drive خروجی / 6058 / 6066 سرو / 15-MA / 15-TA

سری 15-A FANUC سیستم عامل CNC محور بالا شمارش

FANUC سری 15-A (مدل A) بالاترین ظرفیت CNC در خانواده تولیدات نسل 15 FANUC است. در حالی که سایر سیستم های CNC از همان دوره هدف 3 تا 5 محور ماشین آلات،سری 15-A از ابتدا برای ماشین هایی طراحی شده است که نیاز به محور های بسیار بیشتری دارند، مراکز چرخش چند محور و سیستم های تولیدی انعطاف پذیر در مقیاس بزرگ.

A16B-2200-0090 هیئت مدیره محور است که این قابلیت چند محوری را در سری 15-A امکان پذیر می کند. هر هیئت مدیره 4 کانال محوری را فراهم می کند. چندین هیئت مدیره می تواند در یک CNC یکسان وجود داشته باشد،ساخت تعداد محورهای کل در گروه های 4 تا حداکثر سیستم.

مشخصات کلیدی

خروجی PWM چگونه هیئت مدیره به درایوها فرمان می دهد

A16B-2200-0090 سیگنال های PWM (Pulse Width Modulated) را به عنوان خروجی فرمان محور خود تولید می کند. هر یک از کانال های 4 محور صفحه یک جریان PWM را به سرو درایو مربوطه ارسال می کند.سیگنال PWM کد سرعت و یا torque دستور برای آن محور مرحله قدرت servo drive تبدیل این مرجع PWM به جریان موتور سه فاز است که محور محور.

این برد دستورات موقعیت را از ثبت فرمان های BASE سری 15-A CNC می خواند. مکان های حافظه مشترک که در آن CPU اصلی هر چرخه مداخله را افزایش می دهد.A16B-2200-0090 خواندن این دستورات و تولید خروجی مناسب PWM به تمام چهار محور متصل به طور همزمان، حفظ همگام سازی مورد نیاز برای حرکت چند محور هماهنگ.

مقیاس پذیری تا 16 محور

یک صفحه A16B-2200-0090 چهار محور را پوشش می دهد.

• 8 محور:دو تخته A16B-2200-0090
• 12 محور:سه تا تخته
• 16 محور:چهار تخته ′′ حداکثر پیکربندی برای سری 15-A

در پیکربندی های چند تخته، هر تخته به طور مستقل بر روی محور های اختصاص داده شده خود کار می کند. یک نقص در یک تخته تنها 4 محور آن را تحت تاثیر قرار می دهد ¢ تخته های باقی مانده به طور معمول کار می کنند.

سناریوهای کاربرد

15-MA خطای تخته محور مرکزی ماشینکاری:یک مرکز ماشینکاری سری 15-MA آلارم های سرو را بر روی محورهای 1 ¢ 4 توسعه می دهد. محرک ها و موتورها به درستی آزمایش می شوند. صفحه محور A16B-2200-0090 که به این محورها خدمت می کند به عنوان منبع خطا شناسایی می شود.تعویض تخته تمام چهار محور را بازسازی می کند.

نگهداری دستگاه انتقال 16 محور:یک ماشین 16 محوری از چهار تخته A16B-2200-0090 استفاده می کند. یک تخته خراب می شود و تنها چهار محور آن را تحت تأثیر قرار می دهد. تخته خراب بدون اختلال در سه تخته دیگر یا دوازده محور آنها تعویض می شود.

سوالات عمومی

Q1: آیا A16B-2200-0090 (مواصفات نوع A) را می توان با یک صفحه محوری نوع B یا FSSB جایگزین کرد؟

نه. رابط های نوع A، نوع B و FSSB قابل تعویض نیستند. هر رابط از یک پروتکل ارتباطی متفاوت، پین کردن کانکتور متفاوت و تولید محرک سرو متفاوت استفاده می کند.استفاده از یک تخته نوع B یا FSSB در یک سیستم نوع A یا برعکس منجر به ارتباطات ناقص درایو و هیچ عملکرد سرو می شودبورد A16B-2200-0090 نوع A برای سیستم های سری 15-A با درایوهای سری 6058 و 6066 مورد نیاز است.

س2: آیا A16B-2200-0090 با کنترل های سری 15-B سازگار است؟

شماره: A16B-2200-0090 برای سری 15-A (مدل A) تایید شده است. سری 15-B یک نسل سخت افزاری مختلف در مورد صفحه محور با یک رابط سرو به روز رسانی شده را معرفی کرد.تخته های محوری سری 15-A و 15-B قابل تعویض نیستند هر دو سخت افزار تخته و تولید servo drive که به آنها متصل می شوند متفاوت هستند.

سوال 3: هنگام نصب چندین صفحه A16B-2200-0090 از چه آدرس محور پایه ای استفاده می شود؟

به هر تخته از طریق تنظیمات پارامتر محور CNC و تعیین اسلات فیزیکی تخته شماره محور پایه ای اختصاص داده می شود. اولین تخته محور 1 ′′ 4 را اداره می کند ، دومین محور 5 ′′ 8 را اداره می کند و غیره.تخصیص محور باید مطابقت با سیم کشی servo drive فیزیکی به تخته هاپارامترهای نادرست تعیین محور باعث می شود محورها توسط تخته اشتباه کنترل شوند و منجر به خطاهای سرو شود.بررسی پارامترهای تخصیص محور از نسخه پشتیبان پارامتر اصلی ماشین پس از نصب یک صفحه جایگزین.

سوال 4: کدام پارامترهای CNC برای صفحه A16B-2200-0090 خاص هستند؟

پارامترهای تعریف کننده نوع سرو درایو (6058 یا 6066) ، رزولوشن انکودر، جهت محور، افزایش موقعیت، افزایش سرعت، حدود خطای زیرثابت های شتاب و کندی برای محورهای کنترل شده توسط هر صفحه اعمال می شود. این پارامترها در حافظه پارامتر اصلی CNC ذخیره می شوند، نه در تخته محور. پس از تعویض تخته،پارامترهای موجود بدون تغییر ادامه می یابد. هیئت مدیره جدید همان دستاوردها و محدودیت ها را بلافاصله در قدرت استفاده می کند..

سوال 5: تشخیص خطا چگونه ساختار یافته است وقتی فقط یکی از چهار محور در A16B-2200-0090 یک آژیر ایجاد می کند؟

یک آلارم تک محور در یکی از چهار محور نشان می دهد که منبع خطا یا موتور، رمزگذاری کننده یا دستگاه قدرت برای آن محور خاص است نه خود صفحه A16B-2200-0090.هیئت مدیره کنترل همه چهار محور به طور همزماناگر تنها یک محور هشدار دهد، ابتدا با بررسی سرو درایو، سیم کشی موتور،و کدگر موتور برای آن محور قبل از مشکوک شدن به تخته.
