Mitsubishi OSE105S2 Rotary Encoder واحد بازخورد افزایشی اصلی برای موتورهای سرو سری HC / HCR

پیدا کردن یک جایگزین اصلی و جدید در جعبه برای یک انکودر Mitsubishi servo همیشه ساده نیست مخصوصا برای یک واحد قدیمی که دیگر در تولید نیست.OSE105S2دقیقاً این نوع قطعه است: یک کدگر روتاری افزایشی OEM Mitsubishi، ساخته شده در ژاپن و به عنوان دستگاه بازخورد نصب شده در کارخانه برایموتورهای AC سری HC و HCRکه یک نسل از ماشین آلات CNC را در سراسر تولیدات جهانی تقویت می کند.

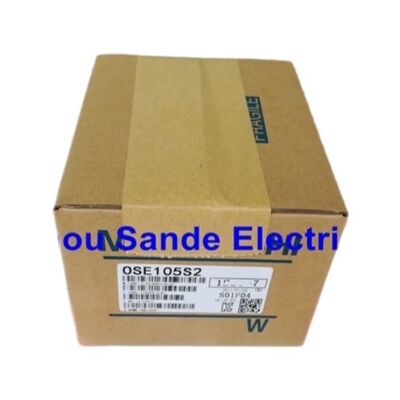

این لیست برای یکاصلی Mitsubishi Electric OSE105S2، نو در بسته بندی اصلی ️ نه بازسازی، نه یک کلون.

این رمزگذاری کننده چه کاری انجام می دهد و چرا اهمیت دارد

هر محور سرو در یک ماشین CNC وابسته به یک رمزگذاری برای بسته شدن حلقه موقعیت است. موتور می چرخد، رمزگذاری شمارش،و سرو درایو موقعیت واقعی را با موقعیت دستور داده شده مقایسه می کند. رمزگذاری کننده را بردارید، آن را آسیب دهید، یا یک واحد با کیفیت پایین تر جایگزین کنید، و محور یا با دقت کاهش یافته است.

OSE105S2جزء بازخورد تطابق کارخانهبرای موتورهای سری HC/HCR میتسوبیشیآن را به طور مستقیم به پشت درخشش موتور نصب و با servo درایو از طریق یک سیگنال چند فاز ساختاری ارتباط برقرار می کنداین مورد برای استفاده از یک قطعه اصلی OEM به جای یک جایگزین پس از فروش است: سیستم در اطراف آن طراحی شده است.

مشخصات فنی

سری OSE ️ ساخته شده در معماری Servo Mitsubishi

خانواده رمزگذاری OSE نقش خاصی در اکوسیستم سرو میتسوبیشی دارد. بر خلاف رمزگذاری های خارجی که بر روی محور ماشین یا پیچ های توپ نصب می شوند، OSE105S2 یککدگر موتور داخلیاین دستگاه در داخل محفظه موتور قرار دارد و به طور مستقیم به شاخه روتور متصل می شود و سرعت اولیه و بازخورد موقعیت را به تقویت کننده سرو ارائه می دهد.

این ترتیب اتصال مستقیم مهم است. هیچ اتصال انعطاف پذیر بین رمزگذاری کننده و شاخه موتور وجود ندارد، که به معنای صفر سازگاری مکانیکی و صفر واکنش در مسیر بازخورد است.هر چرخش موتور درست شمرده می شه، بدون خطاهای گردی که کوپلرهای میله ای می توانند بر روی رمزگذاری های خارجی وارد کنند.

درکانکتور فلنج 8 پینو فرمت خروجی مربع A / B / Z در سراسر طیف موتور HC / UNHCR سازگار است، و OSE105S2 را به یک قطعه ی ذخیره ی مشترک برای تیم های سرویس دهنده در نگهداری ناوگان ماشین های قدیمی Mitsubishi تبدیل می کند.

خروجی فاز A/B/Z ️ آنچه که هر سیگنال حمل می کند

سه کانال، سه شغل:

فاز A و Bاین دو سیگنال 90 درجه تغییر می کنند، که به درایو می گوید که میله چقدر دور شده و در کدام جهت است.لبه های رو به بالا و پایین هر دو کانال را بشمارید و شما چهار عدد موقعیت را در هر دوره کدگذاری دریافت می کنید.

فاز Zیک پالس در هر چرخش کامل، به عنوان نشانگر مرجع استفاده می شود. این سیگنال است که تقویت کننده سرو در طول هومینگ برای ایجاد موقعیت مرجع زاویه ای شناخته شده در شاخه استفاده می کند.بدون نبض Z پاک، چرخه های هومینگ غیرقابل اعتماد می شوند.

سیگنال های مکمل (/A، /B، /Z) جفت های تفاوتی هستند که برای ایمنی سر و صدا در طول کابل های طولانی ضروری هستند و یک ویژگی استاندارد از فرمت خروجی راننده خط مورد استفاده در کاربردهای سرو هستند.

کجا این رمزگذاری کننده را پیدا می کنید؟

موتورهای سری HC و HCR در طیف گسترده ای از تجهیزات مجهز به موتور Mitsubishi در دهه های 1990 و 2000 به طور گسترده ای مستقر شدند. OSE105S2 هنوز هم به عنوان یک قطعه ی اضافی مورد نیاز در:

مراکز ماشینکاری CNCموتورهای X، Y، Z و محورهای چرخشی در آسیاب های کنترل شده توسط Mitsubishi MELDAS و مراکز ماشینکاری

ماشین آلات CNC✓ موتورهای سرواوی موقعیت گیری برج و محور اسلایدی در مراکز چرخش Mitsubishi

ربات های صنعتی- بازخورد servo مشترک بر روی بازوهای قدیمی ربات Mitsubishi MELFA با استفاده از موتورهای مشترک سری HC

خطوط انتقال و FMS✅ دستگاه های تغییر تخت، میز های شاتل و سیستم های انتقال که در اطراف محرک های servo سری HC در بخش تامین کنندگان خودرو ساخته شده اند

دستگاه های قالب گیری تزریقیدر ماشین هایی که از موتورهای میتسوبیشی استفاده می کنند

حالت: جدید در جعبه اصلی

این واحد در بسته بندی اصلی میتسوبیشی به صورت کارخانه جدید عرضه می شود. برای یک قطعه متوقف شده مانند OSE105S2 ، تمایز بین موارد جدید و بازسازی شده قابل توجه است:

یک رمزگذاری کننده جدید دارای عمر کامل است که باقی مانده است، یک دیسک نوری تمیز بدون فرسایش یا آلودگی، و تراز سیگنال کالیبراسیون کارخانه.یک واحد بازسازی شده تاریخچه خدمات ناشناخته ای دارد ممکن است از یک موتور که به دلایل دیگر دچار مشکل شده است خارج شده باشدبرای یک رمزگذاری کننده که در داخل یک سرو موتور زندگی می کند و انتظار می رود که عمر ماشین را ادامه دهد،حالت جدید در جعبه تنها شرایطی است که افق خدمات قابل پیش بینی دارد..

سوالات عمومی

سوال1: آیا OSE105S2 یک رمزگذاری افزایشی یا مطلق است؟

اين...افزون. آن را تولید A، B، و Z سیگنال های مربع فاز به عنوان شاخه چرخش، اما داده های موقعیت را حفظ نمی کند زمانی که قدرت برداشته شده است.درایو سرو یک مرجع مطلق در راه اندازی ماشین را از طریق یک چرخه خود را با استفاده از پالس Z فاز ایجاد می کند.

سوال2: کدام موتورهای سرو میتسوبشی از OSE105S2 استفاده می کنند؟

OSE105S2 رمزگذاری کننده نصب شده در کارخانه برایموتورهای AC سری Mitsubishi HC و سری HCR، از جمله مدل هایی مانند HC-SF، HC-SFS و انواع مرتبط.OSE105S2 به احتمال زیاد رمزگذاری درست است قبل از سفارش.

سوال 3: آیا می توان OSE105S2 را با یک رمزگذاری کننده جدیدتری میتسوبیشی جایگزین کرد؟

نه مستقیماً. خانواده رمزگذاری کننده OSE از یک پیکربندی مخصوص کنتاکتور و فرمت سیگنال متناسب با تقویت کننده سرو که با آن جفت شده است استفاده می کند.جایگزینی یک نوع کدگذاری متفاوت نیاز به تغییرات پارامتر در سمت تقویت کننده و به طور بالقوه اصلاحات سخت افزاری داردبرای تعویض مشابه در یک دستگاه موجود، OSE105S2 بخش صحیح است.

سوال 4: آیا این رمزگذاری کننده هنوز توسط میتسوبیشی تولید می شود؟

نه ‬ OSE105S2 ساخته شده استتولید توسط Mitsubishi Electric متوقف شده استاگر شما نیاز به یک عرضه طولانی مدت دارید، می توانید از طریق تامین کنندگان قطعات اتوماسیون صنعتی به آنها دسترسی پیدا کنید.در حالی که سهام در دسترس است، تضمین چندین واحد توصیه می شود..

سوال 5: شماره قطعات جایگزین OSE105S2 چیست؟

اين کدگر هم به عنوانOSE-105S2(فورماتی که با هیبرید در آن قرار دارد) در مستندات میتسوبیشی و برخی از کاتالوگ های تامین کننده است. در ترکیب قطعات موتور مانند HC-202S-E51 + OSE105S2 اشاره شده است، که در آن "E51" نشان دهنده گزینه کدگذاری است.کد های مرجع متقابل عبارتند از B55028 و E42، بسته به منبع کاتالوگ
