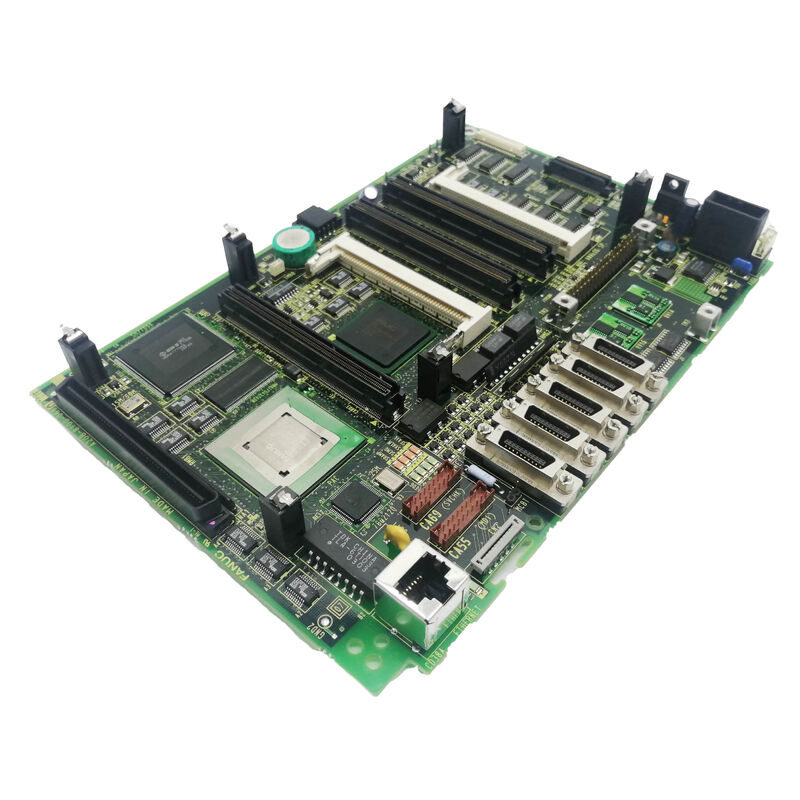

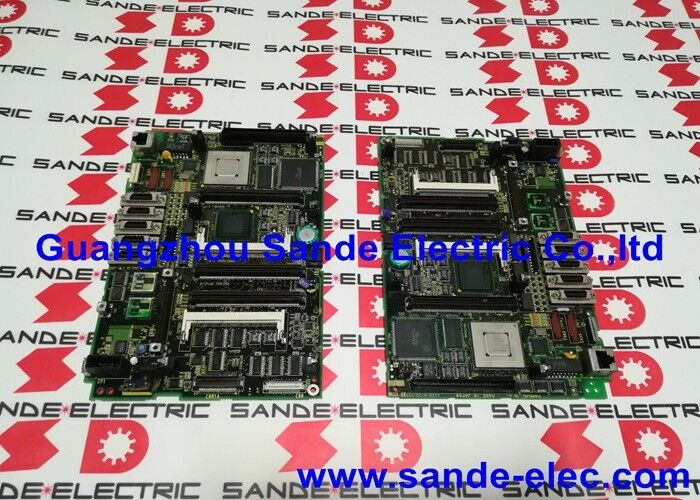

A20B-8100-0661 صفحه اصلی PCB motherboard FANUC سری 18i مدل B سیستم کنترل CNC است. هر PCB دیگر در واحد 18i-B از طریق این صفحه وصل می شود:

• کارت پردازنده (سری A20B-3300-03xx) قدرت پردازش را فراهم می کند
• کارت تصویری صفحه نمایش LCD را هدایت می کند
• کارت کنترل سرو با درایوهای متصل به FSSB ارتباط برقرار می کند
• ماژول های حافظه FROM و SRAM نرم افزار و داده ها را ذخیره می کنند

A20B-8100-0661 بس backplane، ماتریس کانکتور و سطح نصب فیزیکی برای کل این استیک را فراهم می کند. آن معماری فیزیکی سیستم را تعریف می کند کانکتورهای خاص،تنظیمات اسلات، و رابط اتوبوس که 18i-B را به جای هر نسل دیگر FANUC CNC به 18i-B تبدیل می کند.

مشخصات کلیدی

18i-MB و 18i-TB یک صفحه، ماشین های مختلف

A20B-8100-0661 یک صفحه اصلی مشترک برای دو نوع ماشین است:

18i-MB (مرکز ماشین آلات):یک دستگاه CNC سری 18i FANUC که برای مراکز فرعی و افقی طراحی شده است.جبران طول ابزار، و جبران شعاع ابزار.

18i-TB (مرکز چرخش):همان سخت افزار 18i-B برای چرخ CNC و مراکز چرخش پیکربندی شده است. توابع خاص TB شامل سرعت سطح ثابت، برش رشته و چرخه های کنسرو شده خاص چرخش است.

سخت افزار A20B-8100-0661 در هر دو یکسان است. تصویر نرم افزار سیستم در ماژول های FROM تعیین می کند که آیا 18i-B به عنوان یک CNC نوع M یا نوع T کار می کند. هنگامی که صفحه اصلی جایگزین می شود،محتوای FROM تعریف می کند که کدام نوع ماشین را سیستم به عنوان.

سناریوهای کاربرد

خرابی مادربرد مرکز ماشینکاری 18i-MB:یک مرکز ماشینکاری CNC به طور کامل شکست می خورد نمایش خالی ، همه محورها مهار شده اند ، هیچ پاسخی وجود ندارد. منبع برق ولتاژ خروجی صحیح را تایید می کند. تشخیص بوردهای اصلی A20B-8100-0661 را به عنوان خطای جدا می کند.پس از تعویض تخته و بازگرداندن سیستم از پشتیبان گیری، مرکز ماشینکاری به تولید باز می گردد.

بازسازی مرکز چرخش 18i-TB:یک مرکز چرخش قدیمی 18i-TB تحت تعمیر کامل CNC قرار می گیرد. A20B-8100-0661 در کنار کارت CPU و ماژول های حافظه به عنوان بخشی از تجدید سطح صفحه جایگزین می شود.تنظیم مجدد تمام اجزای الکترونیکی حیاتی به طور همزمان.

سوالات عمومی

سوال1: با A20B-8100-0661 چه کارت پردازنده ای مورد نیاز است؟

A20B-8100-0661 از کارت های پردازنده سری A20B-3300-03xx پشتیبانی می کند. نسخه کارتهای خاص CPU به تجدید نظر و پیکربندی مدل CNC بستگی دارد.DNC الکترونیک تایید می کند که خانواده "A20B-3300-03xx" (که شامل انواع پردازنده MMX و Pentium در محدوده 0300-0399 است) به عنوان سازگارقبل از سفارش، شماره قطعات قطعات کارتهای CPU را از پیکربندی موجود سیستم تایید کنید.

س2: قبل از تعویض A20B-8100-0661 چه پشتیبان گیری از داده ها ضروری است؟

قبل از برداشتن صفحه اصلی، از تمام محتویات SRAM پشتیبان گیری کنید: پارامترهای CNC، تمام برنامه های ذخیره شده قطعات، داده های جابجایی ابزار، داده های جابجایی کار و برنامه و داده های نردبان PMC. The FROM modules contain the CNC system software and should be left installed during main board replacement — they are separate from the A20B-8100-0661 and do not need special backup if they remain undamaged. انجام پشتیبان گیری از طریق عملکرد پشتیبان گیری SRAM CNC به یک کارت حافظه یا PC RS-232C متصل.

سوال 3: آیا A20B-8100-0661 دارای نرم افزار CNC است یا نرم افزار در جای دیگری ذخیره شده است؟

مادربرد A20B-8100-0661 نرم افزار CNC را ذخیره نمی کند. نرم افزار سیستم در ماژول های FROM (ماژول های حافظه فلش) قرار دارد ، که قطعات پلاگین جداگانه ای هستند که در صفحه اصلی قرار می گیرند.پارامترهای CNC و برنامه ها در ماژول های SRAM قرار دارند. خود A20B-8100-0661 غیرفعال است در صورتی که ماژول های FROM و SRAM دست نخورده باقی بمانند.

سوال 4: آیا A20B-8100-0661 با سیستم های سری 16i-B یا 21i-B سازگار است؟

شماره A20B-8100-0661 مخصوص نسل 18i-B است.بوردهای اصلی سری A20B-8100 مدل های مختلف CNC را پوشش می دهند ️ سخت افزار های مختلف در همان کلاس شکل فیزیکی اما با تنظیمات مختلف اتصالگاه اتوبوس و پیکربندی کارت های گزینه ای16i-B و 21i-B از شماره های قطعات صفحه اصلی خود استفاده می کنند. صفحه اصلی را بین خانواده های مدل CNC جایگزین نکنید.

س5: آیا می توان A20B-8100-0661 را به جای تعویض تعمیر کرد؟

تعمیرات سطح صفحه A20B-8100-0661 توسط سازمان های خدمات CNC متخصص FANUC ارائه می شود. برای یک ماشین تولید حیاتی، جایگزینی مستقیم صفحه معمولا سریعتر است.برای موقعیت های کمتر اضطراری که یک تخته جایگزین در دسترس نیست، تعمیر توسط یک تکنسین سرویس FANUC واجد شرایط که می تواند قطعات را آزمایش کند و صفحه را دوباره جریان دهد، یک جایگزین مناسب است.هر صفحه تعمیر شده باید قبل از نصب در یک ماشین تولید، به طور کامل در یک دستگاه آزمایش 18i-B آزمایش شود.
