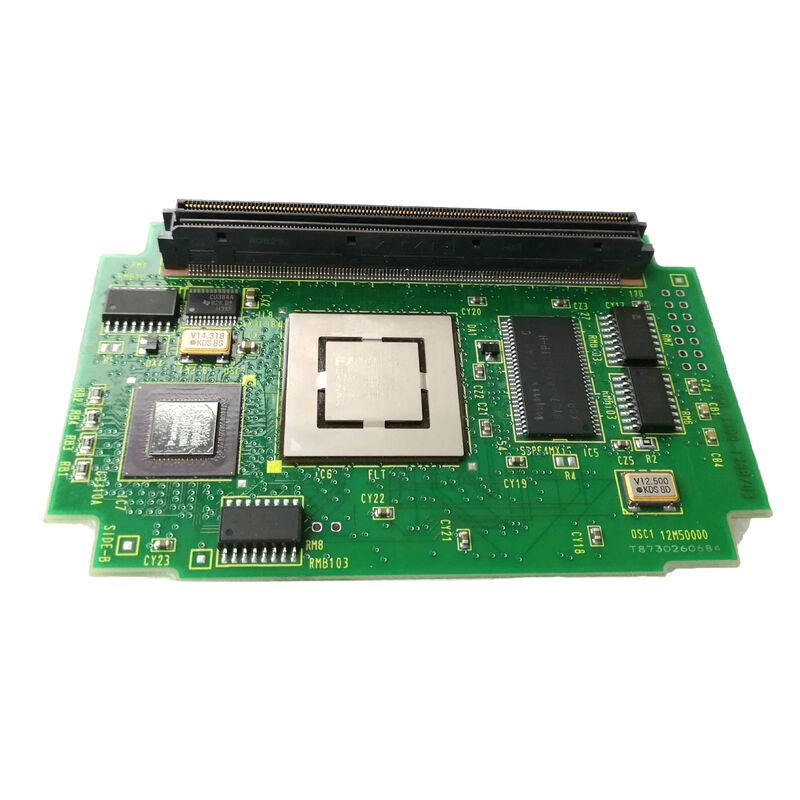

A20B-3300-0551 | ماژول رابط کاربری گرافیکی FANUC - 128 مگابایت DRAM / پردازنده نمایشگر اختصاصی / عملکرد رایانه شخصی CNC / سری A20B-3300

رابط کاربری گرافیکی - پردازنده ای که کاملاً به نمای اپراتور اختصاص داده شده است

A20B-3300-0551 یک ماژول اصلی CPU نیست. این چیزی خاص تر است - الفماژول رابط کاربری گرافیکی، منحصراً به هر چیزی که اپراتور روی صفحه نمایش CNC می بیند و با آنها تعامل دارد اختصاص داده شده است.

معماری FANUC برای سیستم های CNC پیشرفته مسئولیت پردازش را بین دو ماژول جداگانه تقسیم می کند:

ماژول CPU اصلی:درون یابی حرکت، هماهنگی سروو، نردبان PMC و تمام عملکردهای کنترل ماشین را کنترل می کند. حجم کار آن توسط دستگاه در حال اجرا تعیین می شود - سرعت برش، تعداد محورها، پیچیدگی برنامه.

ماژول رابط کاربری گرافیکی (A20B-3300-0551):خط لوله نمایش را کنترل می کند - ارائه گرافیک مسیر ابزار، مدیریت صفحه های منو، هدایت کنترل کننده نمایشگر، و پشتیبانی از محیط نرم افزار عملکرد رایانه شخصی. حجم کاری آن به فعالیت نمایشگر و هر برنامه کاربردی عملکرد رایانه شخصی در حال اجرا بستگی دارد.

با نگه داشتن پردازش رابط کاربری گرافیکی بر روی یک ماژول اختصاصی، FANUC تضمین می کند که اپراتور همیشه یک صفحه نمایش پاسخگو بدون توجه به میزان بارگذاری سنگین CPU اصلی با هماهنگی سروو و اجرای برنامه دریافت می کند. یک کانتورینگ 5 محوره همزمان با پردازش CNC 30i با گزینه‌های زیاد، همچنان صفحه نمایش خود را به آرامی به روز می‌کند، زیرا ماژول رابط کاربری گرافیکی به طور مستقل آن را مدیریت می‌کند.

مشخصات کلیدی

چرا 128 مگابایت برای پردازش نمایش

128 مگابایت یک تخصیص DRAM قابل توجه برای چیزی است که ممکن است به نظر "برد نمایش" باشد. ظرفیت با درخواست های همزمان چندگانه ای که روی ماژول GUI قرار می گیرد توجیه می شود:

مدیریت بافر نمایش:نمایشگرهای LCD رنگی با رزولوشن 1024×768 تقریباً به 3 مگابایت در هر بافر فریم تمام رنگی نیاز دارند. با استفاده از دو بافر (بافر جلو و بافر عقب برای به‌روزرسانی‌های صفحه بدون لرزش)، حافظه نمایشگر به تنهایی 6 مگابایت در هر صفحه مصرف می‌کند.

رندر مسیر ابزار سه بعدی:گرافیک‌های سه‌بعدی بی‌درنگ مسیر برش برنامه‌ریزی‌شده - نشان دادن مسیر ابزار از طریق قطعه کار - به ذخیره داده‌های هندسی، انجام محاسبات طرح‌ریزی سه‌بعدی به ۲ بعدی و به‌روزرسانی تصویر ارائه‌شده در حین پیشرفت برنامه نیاز دارند. این از نظر محاسباتی فشرده و نیازمند حافظه است.

زمان اجرای عملکرد کامپیوتر:لایه عملکرد PC یک محیط عملیاتی را در کنار CNC اجرا می کند. این محیط - از جمله نرم افزار کاربردی، بافرهای داده و پشته های ارتباطی آن - بخش قابل توجهی از 128 مگابایت را اشغال می کند. باقیمانده بین عملکردهای نمایشگر و سربار سیستم عامل به اشتراک گذاشته می شود.

مدیریت حالت صفحه نمایش:نماهای چندگانه صفحه (EDIT، MDI، OFFSET، DIAGNOSE، GRAPHIC) به طور همزمان وضعیت فعلی خود را حفظ می کنند، به طوری که جابجایی بین صفحه نمایش ها آنی است. حفظ تمام این حالت های صفحه در حافظه نیاز به DRAM قابل توجهی دارد.

سناریوهای کاربردی

خطای ماژول رابط کاربری گرافیکی - صفحه نمایش ثابت است اما CNC در حال اجرا است:یک FANUC CNC با عملکرد PC یک صفحه نمایش منجمد ایجاد می کند. ماشین به برش ادامه می دهد (سی پی یو اصلی تحت تاثیر قرار نمی گیرد)، اما پانل اپراتور پاسخگو نیست. A20B-3300-0551 به عنوان خطا شناسایی شده است. جایگزینی نمایشگر و عملکرد رایانه شخصی را بازیابی می کند.

کاهش عملکرد عملکرد رایانه شخصی:عملکرد PC در CNC سری i FANUC در طول زمان به کندی اجرا می شود. پیری جزء در مدار حافظه ماژول GUI شناسایی شده است. جایگزینی A20B-3300-0551 عملکرد اصلی رایانه شخصی را بازیابی می کند.

سوالات متداول

Q1: تفاوت عملکردی بین A20B-3300-0551 (ماژول GUI) و ماژول CPU اصلی مانند A20B-3300-0479 (D3) چیست؟

ماژول CPU D3 تمام عملکردهای کنترل ماشین را انجام می دهد - اجرای کد G، کنترل محور سروو، نردبان PMC، ارتباطات. ماژول رابط کاربری گرافیکی (A20B-3300-0551) همه عملکردهای نمایش را کنترل می کند - رندر صفحه، گرافیک مسیر ابزار، برنامه های کاربردی عملکرد رایانه شخصی. هر دو به یک برد اصلی متصل می شوند اما در حوزه های پردازش اختصاصی کار می کنند. نقص در یکی بر عملکرد اصلی دیگری تأثیر نمی گذارد.

Q2: اگر A20B-3300-0551 در اواسط برنامه خراب شد، آیا CNC می تواند به ماشینکاری ادامه دهد؟

CPU اصلی به اجرای برنامه ادامه می دهد - محورهای سروو حرکت می کنند، PMC به اجرا ادامه می دهد. با این حال، اپراتور دید همه صفحه های CNC را از دست می دهد. صفحه نمایش تاریک می شود یا یخ می زند و نظارت بر وضعیت برنامه یا شروع توقف کنترل شده از طریق پانل غیرممکن می شود. ایمن ترین عمل این است که اجازه دهید بلوک برنامه فعلی در یک موقعیت امن قبل از رسیدگی به خطا کامل شود.

Q3: چه پلتفرم های CNC از A20B-3300-0551 استفاده می کنند؟

ظرفیت DRAM 128 مگابایتی و تعیین ماژول رابط کاربری گرافیکی با سیستم‌های CNC نسل FANUC iB با عملکرد رایانه شخصی یا گزینه‌های نمایش با وضوح بالا مرتبط است - پلتفرم‌هایی که پردازش رابط کاربری گرافیکی به یک ماژول اختصاصی اختصاص داده می‌شود نه اینکه در برد اصلی یکپارچه شود. مدل CNC قابل اجرا را از اسناد سخت افزاری تأیید کنید.

Q4: آیا جایگزینی A20B-3300-0551 بر پارامترها یا برنامه های دستگاه تأثیر می گذارد؟

خیر. پارامترها و برنامه‌های CNC در ماژول‌های SRAM و FROM روی برد اصلی یا نزدیک آن ذخیره می‌شوند - نه در ماژول GUI. جایگزینی A20B-3300-0551 بر روی داده های ماشینکاری تأثیری ندارد. قابلیت برش CNC بلافاصله بازیابی می شود. عملکرد نمایش زمانی که ماژول جدید مقداردهی اولیه می شود بازیابی می شود.

Q5: آیا A20B-3300-0552 (ماژول مجاور) مربوط به A20B-3300-0551 است؟

بله. A20B-3300-0552 شماره قطعه بلافاصله مجاور در همان محدوده 055x سری A20B-3300 است. همانند سایر جفت‌های مجاور A20B-3300 (0602/0603 برای ماژول‌های 21i-B Pentium MMX)، جفت 0551/0552 احتمالاً نشان‌دهنده ماژول‌های مرتبط است - یا حافظه‌های مختلف یا انواع عملکردی که یک دسته عملکرد رابط کاربری گرافیکی یکسان را ارائه می‌کنند، یا بردهای مکمل در معماری نمایشگر یکسان.
