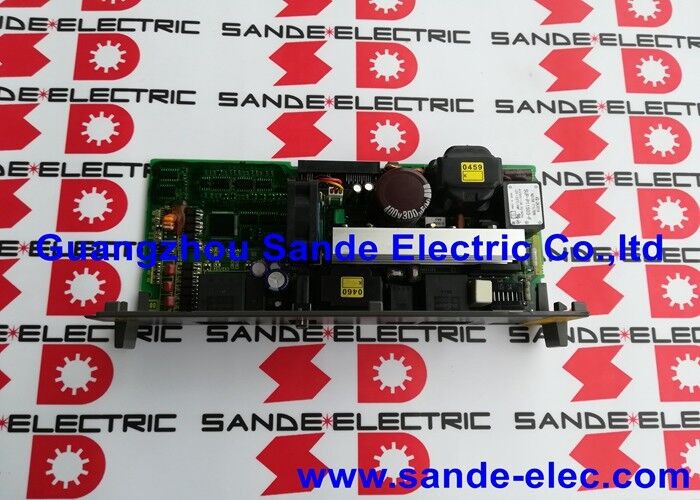

FANUC A20B-2100-0762 A20B21000762 هیئت مدیره برق A2OB-21OO-O762

A20B-2100-0762 | PCB کنترل منبع تغذیه سروو FANUC Alpha-i PSM — عملکرد خاموش کننده برق / منبع تغذیه DC / جایگزین شده توسط A20B-2101-0392

PSM - پایه و اساس سیستم سروو Alpha-i

هر محفظه درایو FANUC Alpha-i بر اساس سه نوع ماژول که یک گذرگاه DC مشترک را به اشتراک می گذارند، ساخته شده است:

PSM (ماژول منبع تغذیه):PSM که در سمت چپ قفسه درایو قرار دارد، برق شبکه AC را به ولتاژ باس DC تنظیم شده مورد استفاده در همه ماژول های پایین دست تبدیل می کند. این پایه الکتریکی است - هیچ محور سروو نمی تواند حرکت کند و هیچ اسپیندلی نمی تواند بدون اینکه PSM ابتدا گذرگاه DC را ایجاد و نگهداری کند، کار کند.

SVM (Servo Module):از گذرگاه DC PSM برای به حرکت درآوردن موتورهای سروو روی محورهای ماشین - X، Y، Z و هر محور کنترل شده اضافی استفاده می کند.

SPM (ماژول اسپیندل):همچنین از گذرگاه DC PSM برای تغذیه موتور اسپیندل ماشین استفاده می کند.

A20B-2100-0762 PCB کنترل داخل PSM است - بردی که تنظیم ولتاژ باس DC را مدیریت می کند، ترتیب قطع برق را اجرا می کند، سلامت داخلی PSM را نظارت می کند و عملکرد بازسازی را کنترل می کند که انرژی ترمز موتور را به شبکه AC برمی گرداند.

اطلاعات کلیدی محصول

خاموش کردن برق - عملکرد ایمنی داخلی

خاموش شدن برق یک عملکرد ایمنی و توالی حیاتی در Alpha-i PSM است. هنگامی که CNC دستور توقف سیستم را می دهد - چه از طریق یک پایان برنامه معمولی، توقف اپراتور یا توقف اضطراری - مدار قطع برق:

1. فرمان خاموش کردن را از طریق سیگنال سروو فعال دریافت می کند
2. به مدارهای احیای فعال دستور می دهد تا انرژی را از گذرگاه DC متوقف کنند
3. تخلیه کنترل شده خازن های باس DC را از طریق مقاومت ترمز یا مسیر بازسازی آغاز می کند.
4. تأیید می کند که ولتاژ باس DC در بازه زمانی مشخص شده به سطح ایمن کاهش یافته است
5. سیگنال خاموش شدن کامل به CNC

بدون عملکرد قطع برق، شارژ خازن باس DC پس از دستور E-stop در سطوح خطرناک باقی می ماند. A20B-2100-0762 این توالی را کنترل می کند - خرابی در این برد می تواند منجر به آلارم های PSM در هنگام راه اندازی، رفتار نادرست باس DC یا عدم اجرای صحیح خاموش شدن کنترل شده شود.

سناریوهای کاربردی

PSM موفق به ایجاد گذرگاه DC نمی شود:پس از روشن شدن، صفحه نمایش LED PSM یک کد هشدار را به جای وضعیت عملکرد عادی نشان می دهد. ولتاژ باس DC به سطح نامی خود نمی رسد. پس از تأیید صحت ورودی AC و سیم کشی، A20B-2100-0762 به عنوان خطا شناسایی می شود. نصب جایگزین (یا A20B-2101-0392 در صورت لزوم) راه اندازی عادی PSM را بازیابی می کند.

هشدار قطع برق:CNC یک خطای قطع برق PSM را گزارش می کند - باس DC پس از توقف E به درستی تخلیه نمی شود. مدار خاموش A20B-2100-0762 منبع خطا است. تعویض برد، ترتیب خاموش شدن صحیح را بازیابی می کند.

سوالات متداول

Q1: آیا A20B-2100-0762 فقط در رتبه بندی های خاص قدرت PSM استفاده می شود یا در محدوده کامل Alpha-i PSM استفاده می شود؟

در محدوده Alpha-i PSM، رتبه‌بندی‌های توان مختلف (PSM-5.5، PSM-11، PSM-15، و غیره) از بردهای سیم‌کشی متفاوتی استفاده می‌کنند در حالی که به طور بالقوه از PCB کنترلی مشترک استفاده می‌کنند. از فهرست قطعات یدکی PSM در کتابچه راهنمای تعمیر و نگهداری Alpha-i تأیید کنید که آیا A20B-2100-0762 برای PSM خاص نصب شده قابل اجرا است یا خیر - تخصیص برد کنترل به یک مدل PSM در جداول قطعات یدکی دفترچه راهنمای تعمیر و نگهداری تعریف شده است.

Q2: آیا روشن کردن سیستم درایو Alpha-i برای تشخیص خطای برد کنترل PSM ایمن است؟

کار تشخیصی محدود - مشاهده کدهای هشدار PSM LED و بررسی منبع AC ورودی - می‌تواند با برق سیستم انجام شود. برای هر بازرسی داخلی یا جابجایی برد، سیستم باید خاموش شود و خازن های باس DC قبل از دسترسی به فضای داخلی PSM باید کاملاً تخلیه شوند. چراغ نشانگر شارژ روی PSM هنگام تخلیه کامل سیگنال می دهد. قبل از دست زدن به اجزای داخلی، با یک ولت متر DC کالیبره شده بررسی کنید.

Q3: کدام کدهای هشدار روی LED PSM نشان می دهد که A20B-2100-0762 ممکن است از کار افتاده باشد؟

خطاهای برد کنترل PSM معمولا کدهای هشدار AL-01 (جریان اضافه در ماژول اصلی)، AL-04 (افت ولتاژ DC)، AL-05 (خازن ها در زمان مشخص شارژ نشده اند) یا AL-06 (منبع تغذیه ورودی غیرعادی) را نشان می دهد. این کدها روی نمایشگر LED 2 رقمی 7 قسمتی PSM ظاهر می شوند. همه آلارم‌های PSM به برد کنترل اشاره نمی‌کنند - قبل از شناسایی A20B-2100-0762 به عنوان علت، عیوب ورودی AC، مشکلات سیم‌کشی و مشکلات دستگاه برق را برطرف کنید.

Q4: آیا جایگزینی A20B-2100-0762 با A20B-2101-0392 نیاز به تغییر پارامتر در CNC دارد؟

پارامترهای سروو و اسپیندل در حافظه اصلی CNC ذخیره می شوند - نه در برد کنترل PSM. تعویض برد کنترل PSM نیازی به تغییر پارامتر CNC ندارد. پس از نصب برد جایگزین و بازیابی برق، PSM باید باس DC را برقرار کند و با استفاده از مجموعه پارامترهای سروو CNC موجود به حالت آماده برسد.

Q5: دوره خنک سازی صحیح قبل از دسترسی به داخل Alpha-i PSM پس از خاموش شدن چیست؟

دوره خنک کننده و دشارژ به اندازه بانک خازن PSM و مقاومت تخلیه نصب شده بستگی دارد. دفترچه راهنمای تعمیر و نگهداری تقویت کننده سروو Alpha-i حداقل زمان انتظار را برای مدل خاص PSM مشخص می کند - معمولاً 5 تا 20 دقیقه پس از حذف شبکه AC. همیشه تخلیه را با مشاهده LED نشانگر شارژ PSM و تأیید با یک ولت متر DC قبل از لمس هر قطعه داخلی بررسی کنید.
