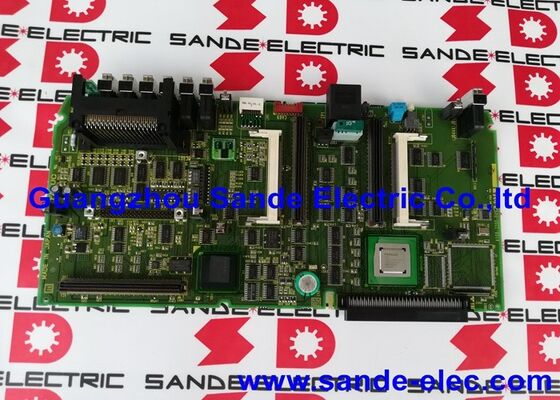

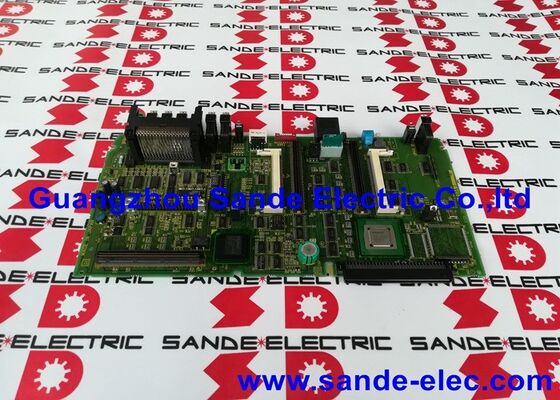

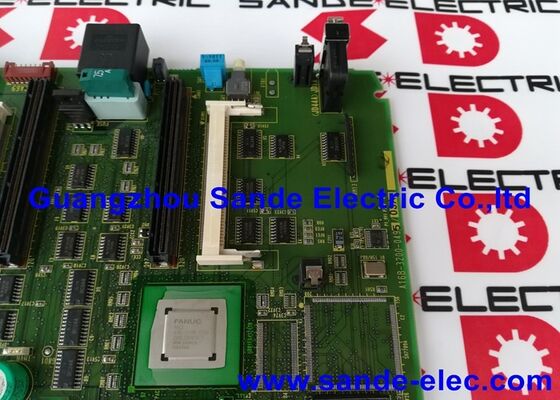

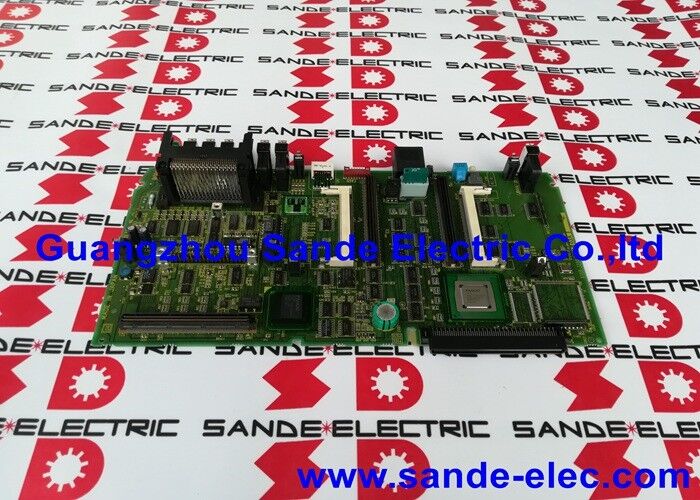

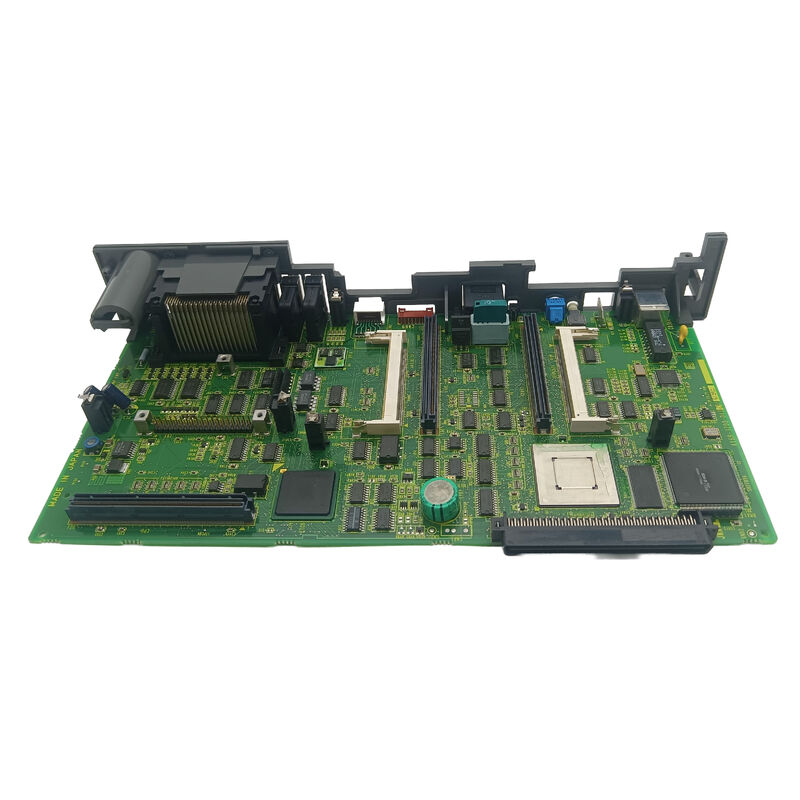

صفحه کنترل FANUC A16B-3200-0495

A16B-3200-0495∙ FANUC 0i Mate-B صفحه اصلی پردازنده PCB Central Master Board برای سیستم های CNC سری 0i Mate مدل B

0i Mate ️ پلتفرم CNC فشرده و اقتصادی FANUC

FANUC سری 0i Mate شاخه فشرده و اقتصادی خانواده 0i CNC است.0i Mate برای کاربردهای ساده تر ماشین طراحی شده است، مراکز کوچک ماشینکاری و ماشین آلات حفاری تولید که در آن یک CNC مقرون به صرفه بدون قربانی قابلیت اطمینان مورد نیاز است.

نام "Mate" معنی دارد: به معنای کاهش تعداد I/O و ظرفیت محوری پایین تر در مقایسه با پلت فرم کامل 0i است.که آن را مناسب برای انواع ماشین ساده که در آن توانایی کامل 0i مورد نیاز نیستبا این حال، سخت افزار از همان کیفیت ساخت و معماری FANUC به عنوان خانواده گسترده 0i استفاده می کند.

A16B-3200-0495 صفحه اصلی پردازنده برای نسل مدل B از این پلت فرم 0i Mate است. صفحه اصلی PCB که تمام سایر صفحه ها و ماژول های موجود در واحد کنترل 0i Mate-B به آن متصل هستند.

اطلاعات کلیدی محصول

نقش اصلی هیئت مدیره همه چیز در اینجا مرتبط است

A16B-3200-0495 صفحه ای است که تمام اجزای دیگر در واحد کنترل Mate-B سیگنال ها و قدرت خود را از طریق آن منتقل می کنند. ماژول های گزینه ای، ماژول های حافظه،و کارت های رابط servo همه به کنتاکتورهای اتوبوس صفحه اصلی و backplane متصل می شوند. وقتي که تخته اصلي خراب بشه:

• صفحه نمایش CNC خالی می شود یا شروع نمی شود
• هیچ حرکتی در محور ممکن نیست. رابط سرو قادر به دریافت دستورات نیست.
• منطق توالی PMC نمی تواند اجرا شود
• ارتباط با پانل های اپراتور و دستگاه های خارجی از دست رفته است

همه اين ها از يه تخته است.تعویض A16B-3200-0495 با یک تعویض درست پیکربندی شده با ماژول های حافظه SMD قابل اجرا دوباره نصب شده است.

سناریوهای کاربرد

0i شکست چرخ CNC Mate-B:یک چرخ دو محور CNC با کنترل 0i Mate-B شروع نمی شود. صفحه نمایش پس از روشن شدن هیچ پاسخی نشان نمی دهد. پس از تأیید عملکرد درست منبع برق،A16B-3200-0495 به عنوان صفحه اصلی شکست خورده شناسایی شده است. نصب یک جایگزین و بازگرداندن پارامترهای از پشتیبان بازگشت چرخ دنده به تولید.

بازسازی واحد کنترل CNC:یک فروشنده ماشین آلات که یک سیستم قدیمی 0i Mate-B را بازسازی می کند، صفحه اصلی A16B-3200-0495 را به عنوان بخشی از تعمیر کامل واحد کنترل جایگزین می کند.اطمینان از اینکه ماشین بازسازی شده با یک پایه سخت افزاری تازه شروع می شود.

سوالات عمومی

سوال1: تفاوت بین 0i Mate-B و CNC استاندارد 0i-B چیست؟

0i Mate-B یک نسخه تنظیمات کاهش یافته از پلت فرم 0i-B است که برای ماشین آلات ساده تر با محور های کمتر (معمولاً 2-3) و نیازهای I / O پایین تر طراحی شده است.استاندارد 0i-B از محورهای بیشتری پشتیبانی می کندهر دو از معماری سخت افزاری مشابه استفاده می کنند.اما تخته های اصلی دارای شماره های قطعات مختلف هستند 0i Mate-B از A16B-3200-0495 استفاده می کند در حالی که 0i-B از سری A16B-3200-0490/0491 استفاده می کنداونا قابل تعويض نيستن

سوال2: کدام ماژول های SMD باید از صفحه اصلی به جایگزین A16B-3200-0495 منتقل شوند؟

ماژول های FROM (برنامه سیستم CNC) ، ماژول های SRAM (پارامترها و برنامه ها) و هر ماژول DRAM نصب شده بر روی صفحه اصلی اصلی باید شناسایی و به دقت برداشته شوند.و دوباره در همان موقعیت های اسلات بر روی تخته جایگزین نصب شده است. این ماژول ها داده های خاص ماشین را حمل می کنند. بدون آنها، CNC در هنگام راه اندازی با نرم افزار سیستم یا پارامتر اشتباهات گمشده هشدار می دهد.

س3: آیا A16B-3200-0495 نیاز به برنامه ریزی پس از نصب دارد؟

خود برد نیاز به برنامه نویسی نرم افزار ندارد ‬ آن را با استفاده از نرم افزار سیستم CNC در ماژول های FROM کار می کند.اگر ماژول های FROM یا SRAM از صفحه اصلی نیز شکست خورده باشند، نرم افزار سیستم CNC باید دوباره نصب شود و تمام پارامترهای CNC دوباره وارد شوند. به همین دلیل پیش از جایگزینی هر صفحه اصلی، پشتیبان گیری کامل پارامتر بسیار مهم است.

سوال 4: آیا می توان A16B-3200-0495 را در سطح هیئت تعمیر کرد؟

تعمیرات سطح برد های اصلی CPU FANUC توسط مراکز تخصصی تعمیرات الکترونیک CNC ارائه می شود. برای یک ماشین تولید حیاتی، تعویض مستقیم معمولا سریعتر از تعمیر است.برای موقعیت های غیر اضطراری، تعمیر واجد شرایط یک جایگزین مقرون به صرفه است زمانی که خرابی به دلیل یک قطعه جداگانه و نه آسیب گسترده است.

س5: برای جایگزینی A16B-3200-0495 چه مدارکی لازم است؟

مورد نیاز: راهنمای اتصال FANUC سری 0i Mate-B (بخش سخت افزاری) برای نمودارهای موقعیت صفحه و اختصاص اسلات های ماژول SMD؛دستورالعمل تعمیر و نگهداری CNC برای روش های ایمنی و روش های پشتیبان گیری / بازگرداندن پارامتربدون پشتیبان گیری پارامتر، بازسازی پس از تعویض صفحه اصلی نیاز به تماس با سازنده دستگاه ابزار دارد.
