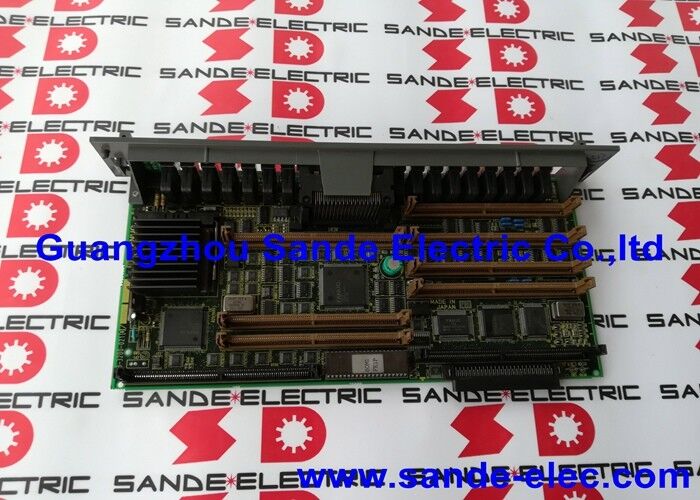

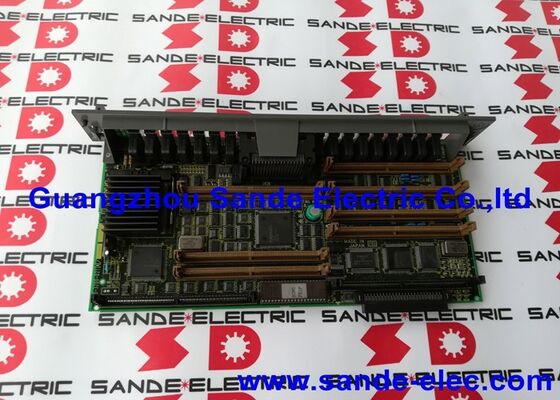

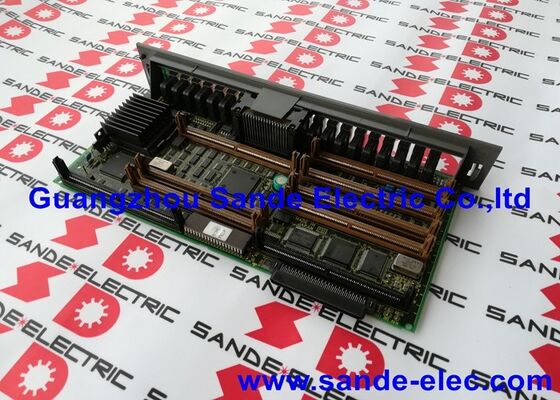

A16B-3200-0210 | برد پردازنده اصلی FANUC سری 18 مدل C — Intel i486DX2 / 66 مگاهرتز / 32 بیت / 6 محور / 18-MC / 18-TC / 180-MC

سری 18C - آخرین نسل Pre-i

FANUC سری 18 مدل C (FS18C) نشان دهنده آخرین نسخه پلت فرم CNC سری 18 قبل از انتقال به سخت افزار 18i (نسل i) است. مدل C پردازنده i486DX2 اینتل را معرفی کرد - ارتقای قابل توجهی از پردازنده های 8 بیتی و 16 بیتی قبلی که در سری 18 مدل A و مدل B استفاده می شد - در حالی که معماری اساسی خانواده محصولات سری 18 را حفظ کرد.

ماشین آلات ساخته شده بر روی پلت فرم 18-C هنوز در خدمات تولید فعال هستند. A16B-3200-0210 برد اصلی این سیستم ها است - PCB مرکزی که همه ماژول های گزینه SMD به آن متصل می شوند و بردی که محدودیت های فیزیکی را تعیین می کند که CNC 18-C برای انجام چه کاری می تواند پیکربندی شود.

مشخصات کلیدی

نه اسلات ماژول - پیکربندی سیستم از طریق ماژول های SMD

A16B-3200-0210 به عنوان یک برد پایه عمومی بدون هیچ گونه ماژول پلاگین SMD (دستگاه نصب سطحی) عرضه می شود. نه اسلات ماژول برد ماژول هایی را می پذیرد که قابلیت سیستم خاص را مشخص می کند:

• ماژول SRAM:پارامتر پشتیبان باتری و ذخیره برنامه
• ماژول فلش رام (FROM):نرم افزار سیستم و ذخیره سازی طولانی مدت برنامه
• ماژول DRAM:حافظه کاری برای پردازش CPU
• ماژول کنترل سروو:رابط کنترل محور
• ماژول رابط سروو:اتصال سروو باس FSSB یا Type-A
• ماژول کنترل اسپیندل:رابط اسپیندل آنالوگ یا دیجیتال
• ماژول ورودی/خروجی محیطی:رابط ورودی/خروجی ماشین
• ماژول نمایشگر CRT/LCD:رابط کنترل صفحه نمایش
• ماژول ارتباطی:گزینه های RS-232، RS-422 یا اترنت

این طراحی ماژولار به همین دلیل است که برد "بدون ماژول SMD عرضه می شود" - ترکیب ماژول ها برد را برای یک ماشین خاص و نوع CNC خاص می کند. برد عمومی A16B-3200-0210 هر ترکیب معتبری از این ماژول ها را می پذیرد تا با پیکربندی اصلی دستگاه نصب شده مطابقت داشته باشد.

سناریوهای کاربردی

خرابی برد اصلی مرکز ماشینکاری 18-MC:یک مرکز ماشینکاری با FANUC 18-MC CNC راه اندازی نمی شود. پس از تایید یکپارچگی منبع تغذیه، A16B-3200-0210 به عنوان نقطه خرابی شناسایی می شود. نصب یک برد جایگزین - با نصب مجدد ماژول های SMD اصلی - به دنبال بازیابی پارامتر از پشتیبان، مرکز ماشینکاری را به تولید برمی گرداند.

تعویض تخته مرکز تراش 18 TC:برد اصلی یک مرکز تراش یک خطای متناوب ایجاد می کند که باعث تنظیم مجدد تصادفی می شود. برد جایگزین A16B-3200-0210 عملکرد پایدار را با ماژول های SMD موجود و نرم افزار CNC بازیابی می کند.

تعمیرات اساسی CNC:یک مرکز ماشینکاری 18-MC قدیمی تر تحت یک تعمیرات اساسی CNC قرار می گیرد. A16B-3200-0210 به عنوان بخشی از یک تمدید در سطح برد جایگزین می شود در حالی که همه ماژول های SMD بازرسی و نصب مجدد می شوند.

سوالات متداول

Q1: برای تکمیل یک سیستم کامل A16B-3200-0210 چه ماژول های SMD را باید جداگانه سفارش داد؟

ماژول های مورد نیاز به پیکربندی خاص CNC 18-C بستگی دارد. حداقل: یک ماژول FROM (نرم افزار سیستم CNC)، یک ماژول SRAM (پارامترها و برنامه ها) و یک ماژول DRAM (حافظه کاری). سروو، اسپیندل و ماژول های ارتباطی به تعداد محور و نوع درایو دستگاه بستگی دارند. قبل از سفارش تعویض، انواع ماژول های نصب شده را از برد اصلی اصلی شناسایی کنید - شماره قطعات ماژول بر روی هر برچسب ماژول SMD چاپ می شود.

Q2: آیا A16B-3200-0210 با سری 16C CNC سازگار است؟

A16B-3200-0210 برای پلتفرم Series 18C/18M/T تایید شده است. در حالی که برخی منابع این برد را در اسناد سری 16/18 مدل B فهرست می کنند، سری 16C و 18C از سخت افزار برد اصلی مرتبط اما متمایز استفاده می کنند. DNC Electronics خاطرنشان می کند که این برد اصلی اصلی CPU برای سیستم کنترل Fanuc 18-C است. قبل از سفارش، مدل CNC هدف - 16C یا 18C - را تأیید کنید، زیرا شماره قطعات برد مجاور 16C را ارائه می دهد.

Q3: حداکثر ظرفیت ذخیره سازی برنامه قابل دستیابی با این برد چقدر است؟

ذخیره سازی برنامه توسط ماژول های FROM و SRAM نصب شده در A16B-3200-0210 تعیین می شود - نه توسط خود برد اصلی. نه اسلات ماژول برد، ماژول‌های ظرفیت FROM مختلف را می‌پذیرد و ماژول‌های SRAM با اندازه‌های مختلف، تعداد و اندازه برنامه‌های قابل ذخیره‌سازی با باتری پشتیبان را تعیین می‌کنند. ترکیبی از ماژول های FROM و SRAM کل پیکربندی ذخیره سازی برنامه سیستم را مشخص می کند.

Q4: آیا نصب A16B-3200-0210 نیاز به وارد کردن مجدد همه پارامترها و برنامه ها دارد؟

بله، اگر ماژول های SMD از برد خراب منتقل نشوند. ماژول SRAM پارامترها و برنامه ها را (با پشتیبان گیری باتری) حفظ می کند. اگر ماژول SRAM از برد اصلی سالم باشد و به جایگزین A16B-3200-0210 منتقل شود، داده های CNC حفظ می شود. اگر ماژول SRAM نیز از کار افتاده باشد، بازیابی کامل از پشتیبان مورد نیاز است. به همین دلیل است که تهیه نسخه پشتیبان از پارامترهای منظم یک عمل نگهداری ضروری است.

Q5: آیا می توان گزینه پردازنده RISC را برای بهبود عملکرد به A16B-3200-0210 اضافه کرد؟

DNC Electronics خاطرنشان می کند که A16B-3200-0210 "می تواند با چندین نوع PCB OPTION و پردازنده های RISC برای کارهای اضافی کار کند." برخی از سیستم‌های CNC FANUC، بردهای اختیاری RISC را برای تسریع عملکردهای خاص ارائه می‌دهند - در درجه اول کانتورینگ با سرعت بالا و نگاه پیشرفته. اسلات های ماژول A16B-3200-0210 می توانند این بردهای آپشن را در خود جای دهند. راهنمای اتصال و نگهداری FANUC Series 18C را برای لیست کامل بردهای آپشن پشتیبانی شده و الزامات نصب آنها بررسی کنید.
