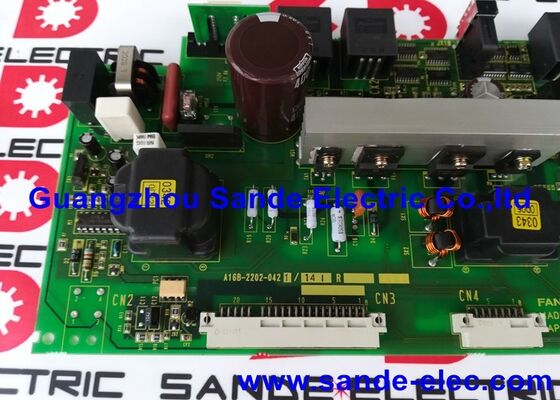

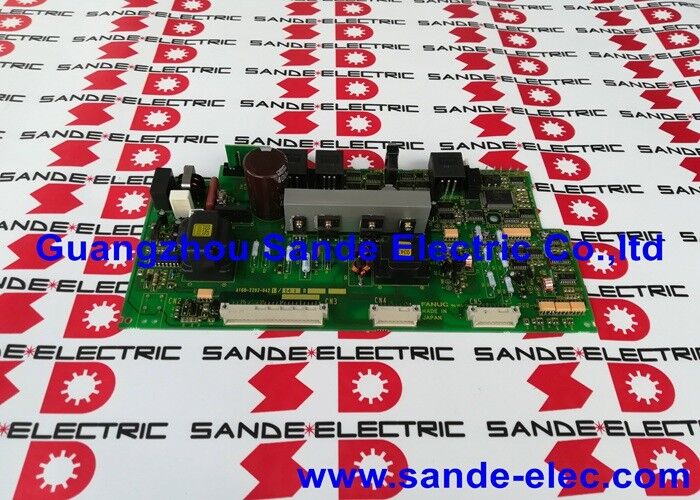

A16B-2202-0421 Fanuc Board A16B22020421 A16B-22O2-O421

A16B-2202-0421 | PCB کنترل منبع تغذیه سروو PSM FANUC - PSM-15 تا PSM-55 / 200VAC / 283–325VDC Regenerative / باس DC

PSM - منبع اتوبوس DC برای همه درایوهای آلفا

در سیستم سروو سری آلفا FANUC، کابینت درایو شامل سه نوع ماژول در یک گذرگاه DC مشترک است:

• PSM (ماژول منبع تغذیه):برق AC را به باس DC تبدیل می کند. تمام ماژول های دیگر از این گذرگاه استخراج می شوند.
• SVM (Servo Module):موتورهای سروو را از باس DC درایو می کند.
• SPM (ماژول اسپیندل):موتور اسپیندل را از باس DC به حرکت در می آورد.

PSM پایه الکتریکی کل سیستم درایو است. هیچ سروو موتور نمی چرخد، هیچ اسپیندلی کار نمی کند، و هیچ گذرگاه DC وجود ندارد مگر اینکه PSM به درستی کار کند.

A16B-2202-0421 PCB کنترل داخل PSM است. مدارهای تصحیح و تصحیح ضریب توان را مدیریت می کند، ولتاژ باس DC را نظارت می کند، ترتیب قطع برق را در فرمان یا هشدار اجرا می کند، و عملکرد بازسازی را کنترل می کند - انرژی ترمز موتور را از باس DC به منبع اصلی AC برمی گرداند.

مشخصات کلیدی

کدهای هشدار PSM

PSM کدهای هشداری را تولید می کند که CNC در صورت بروز خطا نمایش می دهد. A16B-2202-0421 این شرایط را نظارت و گزارش می کند:

• AL-01:اضافه جریان در ماژول برق اصلی
• AL-02:فن خنک کننده متوقف شد
• AL-03:دمای هیت سینک به طور غیر عادی بالاست
• AL-04:ولتاژ باس DC کاهش یافته است
• AL-05:خازن اصلی در مدت زمان مشخص شارژ نشده است
• AL-06:منبع تغذیه ورودی غیر عادی
• AL-07:ولتاژ باس DC به طور غیر عادی بالاست

سناریوهای کاربردی

تشخیص هشدار PSM:یک سیستم درایو FANUC Alpha یک هشدار دائمی AL-04 (افت ولتاژ DC) پس از روشن شدن ایجاد می کند. منبع تغذیه ورودی AC صحیح است و مرحله اصلی برق (برد سیم کشی و دستگاه های برق) سالم بودن تست می شود. برد کنترل A16B-2202-0421 به عنوان منبع خطا شناسایی شده است. تعویض، تنظیم ولتاژ باس DC PSM را بازیابی می کند.

تعمیرات اساسی تعمیر و نگهداری سیستم درایو:در طی یک تعمیرات اساسی برنامه ریزی شده کابینت درایو سری آلفا، A16B-2202-0421 به عنوان بخشی از یک نوسازی پیشگیرانه PCB برای جلوگیری از خرابی برد کنترل PSM مربوط به سن در یک سیستم تولید با چرخه کاری بالا، جایگزین می شود.

سوالات متداول

Q1: اگر PSM هشدار AL-07 (اضافه ولتاژ باس DC) را نشان دهد، آیا این همیشه نشان دهنده خطای برد کنترل است؟

AL-07 می تواند دلایل مختلفی داشته باشد: یک خطای برد کنترل، یک مدار بازسازی ناموفق که از بازگشت انرژی به شبکه جلوگیری می کند، یا یک رویداد ناگهانی کاهش سرعت با اینرسی بالا که به طور لحظه ای از ظرفیت بازسازی فراتر می رود. قبل از تعویض A16B-2202-0421، بررسی کنید که رمپ های کاهش سرعت در پارامترهای CNC به شدت تنظیم نشده باشند. اگر زنگ هشدار با نرخ کاهش سرعت معمولی رخ دهد، صفحه کنترل یا مرحله برق منبع خطای احتمالی است.

Q2: آیا می توان A16B-2202-0421 را با مدل های PSM پسوند BM (مانند A06B-6087-H115#BM) استفاده کرد؟

پسوند #BM نشان دهنده گونه ای از ماژول PSM با علامت CE است. PCB کنترلی مربوطه برای این گونه های دارای علامت CE A16B-2202-0424 است، نه A16B-2202-0421. این دو نسخه برد مخصوص انواع ماژول مربوطه خود هستند و قابل تعویض نیستند. قبل از سفارش برد کنترل جایگزین، تأیید کنید که PSM نصب شده، استاندارد یا نوع BM است.

Q3: برد سیم کشی چیست و آیا باید همزمان با A16B-2202-0421 تعویض شود؟

PSM شامل دو PCB اصلی است: برد کنترل (A16B-2202-0421) و برد سیم کشی (نوع A20B-1006-xxxx مخصوص درجه قدرت PSM). برد سیم کشی اتصالات برق با جریان بالا را کنترل می کند. برد کنترل، منطق مقررات و حفاظت را مدیریت می کند. مگر اینکه برد سیم کشی آسیب قابل مشاهده ای داشته باشد - علائم سوختگی، قطعات خراب، کانکتورهای آسیب دیده - فقط برد کنترل A16B-2202-0421 در خرابی برد کنترل باید تعویض شود.

Q4: آیا تست A16B-2202-0421 با تغذیه PSM بدون اتصال ماژول SVM یا SPM ایمن است؟

PSM می تواند یک گذرگاه DC را بدون ماژول های بار متصل کند. این یک تست جداسازی معتبر برای تأیید عملکرد PSM قبل از اتصال مجدد ماژول‌های درایو است. با این حال، خازن های باس DC به 283-325VDC شارژ می شوند. تمام اقدامات احتیاطی ولتاژ بالا را رعایت کنید: هرگز پایانه های باس DC یا قطعات داخلی را که دستگاه برق دارد، لمس نکنید. پس از خاموش شدن، منتظر چرخه تخلیه خازن (معمولاً 5 تا 10 دقیقه) قبل از دسترسی به فضای داخلی PSM باشید.

Q5: چگونه A16B-2202-0421 با CNC در طول یک توالی خاموش شدن کنترل شده تعامل دارد؟

CNC قبل از قطع برق AC در یک خاموشی کنترل شده، از طریق سیگنال فعال کردن سروو، فرمان قطع برق را به PSM ارسال می کند. A16B-2202-0421 با فرمان دادن به مرحله قدرت برای توقف بازسازی، اجازه می دهد تا باس DC از طریق یک مسیر امپدانس کنترل شده به سطح ایمن تخلیه شود و سپس خاموش شود، پاسخ می دهد. این توالی از فروپاشی ناگهانی ولتاژ باس DC جلوگیری می کند که می تواند پارامترهای درایو را خراب کند یا باعث مشکلات مکانیکی ناشی از افت ناگهانی برق محور شود.
