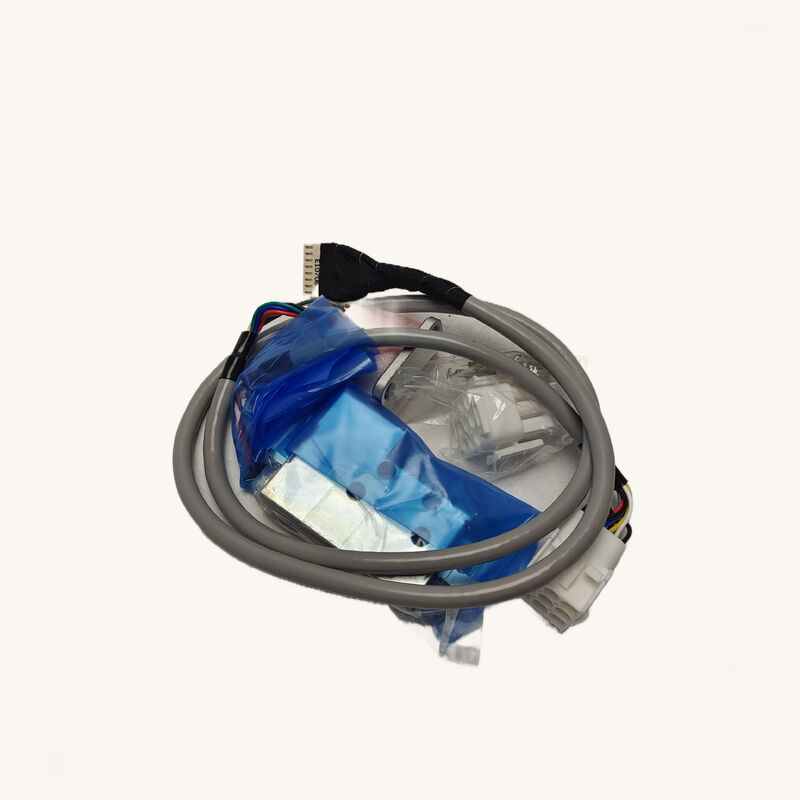

کدگذار شفت PLG میتسوبیشی TS1860N1170 — دستگاه بازخورد اصلی برای سیستم‌های اسپیندل CNC میتسوبیشی

هنگامی که درایو اسپیندل میتسوبیشی سیگنال موقعیت خود را از دست می‌دهد، دستگاه متوقف می‌شود. توقف کامل. عدم وجود بازخورد اسپیندل به معنای عدم جهت‌گیری، عدم رزوه‌زنی، عدم عملکرد محور C — فقط یک آلارم و توقف خط تولید است. TS1860N1170 میتسوبیشی کدگذار شفت PLG است که دقیقاً از این سناریو جلوگیری می‌کند و به عنوان دستگاه بازخورد موقعیت و سرعت در سیستم‌های اسپیندل CNC MELDAS میتسوبیشی عمل می‌کند.

این واحد نو، اصلی و نصب نشده ارائه می‌شود — بسته‌بندی کارخانه‌ای میتسوبیشی الکتریک، بازسازی شده یا تعمیر شده نیست.

معنی "PLG" در سیستم اسپیندل میتسوبیشی

PLG در اصطلاحات CNC میتسوبیشی مخفف مولد پالس است، اگرچه دستگاه‌های مدرن سری TS بسیار پیچیده‌تر از یک شمارنده پالس ساده هستند. TS1860N1170 متعلق به خانواده کدگذارهای PLG خروجی سریال میتسوبیشی است — دستگاه‌هایی که داده‌های موقعیت و سرعت را از طریق یک رابط سریال پرسرعت به جای امواج سینوسی/کسینوسی آنالوگ ساده به درایو اسپیندل سری MDS منتقل می‌کنند.

این معماری ارتباط سریال عمدی است. درایوهای اسپیندل MDS میتسوبیشی پارامترهای موتور، تاریخچه آلارم و داده‌های پیکربندی را در خود کدگذار ذخیره می‌کنند، به این معنی که کدگذار و درایو یک سیستم منطبق را تشکیل می‌دهند که یکپارچگی خود را در هنگام روشن شدن تأیید می‌کند. در صورت جایگزینی با یک کدگذار ناسازگار، درایو قبل از روشن شدن اسپیندل آلارم می‌دهد. این یکی از دلایلی است که استفاده از قطعه اصلی میتسوبیشی برای این دسته از اجزا بسیار مهم است.

در یک نگاه — حقایق کلیدی

حلقه بازخورد اسپیندل — چرا این کدگذار غیرقابل مذاکره است

اسپیندل یک مرکز ماشین‌کاری بسیار بیشتر از چرخش با سرعت بالا انجام می‌دهد. در یک دستگاه مدرن کنترل شده با MELDAS، اسپیندل باید:

• شتاب و کاهش یابد بر اساس فرمان، با پاسخ دقیق به پروفیل‌های شیب برنامه‌ریزی شده
• به یک زاویه ثابت جهت‌گیری کند برای تعویض خودکار ابزار — توقف در کسری از درجه، هر بار
• با تغذیه محور Z همگام شود در طول چرخه‌های رزوه‌زنی سفت، تطابق دور در دقیقه اسپیندل با سرعت تغذیه برای دقت رزوه
• به عنوان یک محور C عمل کند در مراکز تراشکاری-فرز، موقعیت زاویه‌ای را تحت بار برش حفظ کند

هیچ یک از این عملکردها بدون بازخورد مداوم و دقیق از کدگذار اسپیندل کار نمی‌کنند. TS1860N1170 این بازخورد را فراهم می‌کند و مستقیماً با تقویت‌کننده اسپیندل MDS ارتباط برقرار می‌کند تا حلقه‌های موقعیت و سرعت را در هر چرخش اسپیندل ببندد.

یک کدگذار معیوب یا تخریب شده همیشه یک آلارم واضح ایجاد نمی‌کند. گاهی اوقات به صورت انحراف موقعیت متناوب، خرابی‌های جهت‌گیری گاه به گاه، یا گام رزوه ناسازگار ظاهر می‌شود — علائمی که تشخیص و ردیابی آن‌ها به کدگذار زمان می‌برد. یک کدگذار جدید این متغیر را به طور کامل حذف می‌کند.

مطابق با معماری درایو MDS میتسوبیشی

کدگذارهای PLG سری TS اجزای تأیید شده در اکوسیستم CNC MELDAS میتسوبیشی هستند. آن‌ها برای جفت شدن با تقویت‌کننده‌های اسپیندل سری MDS — از جمله خانواده‌های MDS-A، MDS-B، MDS-C، MDS-D و MDS-DH — طراحی شده‌اند که در طیف گسترده‌ای از ماشین‌ابزارهای CNC ساخته شده با کنترل‌های میتسوبیشی یافت می‌شوند.

مستندات فنی خود میتسوبیشی نیازمند یک رویه تنظیم خودکار PLG در هر زمان که یک کدگذار PLG یا واحد درایو اسپیندل تعویض می‌شود، است. این رویه سیگنال مرجع فاز Z را مجدداً کالیبره کرده و کیفیت خروجی سینوسی را تأیید می‌کند — فرآیندی که فقط با یک کدگذار اصلی OEM که به درستی کار می‌کند، موفقیت‌آمیز است. یک دستگاه پس از فروش یا کلون شده که در این رویه کالیبراسیون شکست می‌خورد، صرف نظر از ظاهر فیزیکی آن، مانع از آنلاین شدن دستگاه می‌شود.

کاربردها در صنعت ماشین‌ابزار

TS1860N1170 و انواع کدگذار PLG مرتبط با آن در طیف وسیعی از ماشین‌ابزارها که CNC MELDAS میتسوبیشی را اجرا می‌کنند، ظاهر می‌شوند. پلتفرم‌های رایج عبارتند از:

مراکز ماشین‌کاری افقی — HMCهای تعویض پالت که جهت‌گیری اسپیندل زمان‌بندی تعویض ابزار و دقت نمایه‌سازی پالت را کنترل می‌کند

مراکز ماشین‌کاری عمودی — VMCهایی که دقت عمق و گام رزوه‌زنی سفت به بازخورد همگام اسپیندل به تغذیه بستگی دارد

مراکز تراشکاری-فرز — ماشین‌های چند منظوره که اسپیندل به عنوان یک محور C کنترل شده با سروو برای عملیات فرزکاری عمل می‌کند

ماشین‌های تراش CNC با ابزار زنده — مراکز تراش که از محور C و جهت‌گیری اسپیندل برای حفاری خارج از مرکز و فرزکاری کانتور استفاده می‌کنند

ماشین‌های سنگ‌زنی — سنگ‌زنی‌های استوانه‌ای و سطحی که دقت سرعت اسپیندل مستقیماً بر کیفیت پرداخت سطح تأثیر می‌گذارد

نو اصلی — چرا وضعیت برای این قطعه مهم است

TS1860N1170 یک کدگذار نوری دقیق است. دیسک داخلی، پیش‌بار بلبرینگ و مدارات شرطی‌سازی سیگنال آن به عنوان یک مجموعه منطبق در کارخانه کالیبره شده‌اند. هنگامی که این کدگذار از یک موتور دست دوم برداشته می‌شود — صرف نظر از اینکه با چه دقتی — آن وضعیت کالیبراسیون مختل می‌شود. نصب مجدد یک واحد دست دوم بر روی موتور دیگر نیاز به تنظیم مجدد کامل PLG دارد و حتی در آن صورت نیز سابقه سایش بلبرینگ واحد برداشته شده ناشناخته است.

یک واحد نو در جعبه، عمر کامل بلبرینگ، یک مجموعه نوری مختل نشده و مشخصات الکتریکی شناخته شده را حمل می‌کند. برای جزئی که مستقیماً دقت اسپیندل و زمان کارکرد دستگاه را کنترل می‌کند، این مهم است.

سوالات متداول

س۱: کدگذار PLG چیست و چه تفاوتی با کدگذار افزایشی استاندارد دارد؟

PLG (مولد پالس) در اصطلاحات میتسوبیشی به کدگذار بازخورد موقعیت در سمت اسپیندل اشاره دارد که از طریق یک پروتکل سریال با درایو اسپیندل MDS ارتباط برقرار می‌کند. برخلاف کدگذارهای افزایشی ساده A/B/Z، کدگذارهای PLG سری TS داده‌های سریال با وضوح بالا را منتقل کرده و پارامترهای سیستم را به صورت داخلی ذخیره می‌کنند. درایو این داده‌ها را برای مدیریت جهت‌گیری اسپیندل، موقعیت‌یابی محور C و تنظیم سرعت می‌خواند.

س۲: آیا TS1860N1170 با تمام درایوهای اسپیندل سری MDS سازگار است؟

سازگاری به نسل خاص درایو MDS و موتور اسپیندل که به آن متصل است بستگی دارد. کدگذارهای PLG سری TS در خانواده‌های تقویت‌کننده اسپیندل MDS-A، MDS-B، MDS-C، MDS-D و MDS-DH استفاده می‌شوند، اما نوع کدگذار صحیح باید با جفت موتور و درایو مطابقت داشته باشد. همیشه قبل از سفارش، شماره قطعه کدگذار موجود بر روی پلاک موتور و تنظیمات پارامتر درایو اسپیندل را بررسی کنید.

س۳: آیا کدگذار PLG پس از نصب نیاز به تنظیم دارد؟

بله. میتسوبیشی در هر زمان که کدگذار یا واحد درایو اسپیندل تعویض می‌شود، به یک رویه تنظیم خودکار PLG نیاز دارد. این کالیبراسیون مجدد سیگنال مرجع فاز Z را مجدداً برقرار کرده و کیفیت سیگنال را تأیید می‌کند. این رویه از طریق صفحه پارامتر سرویس CNC یا از طریق رابط تشخیص MELDAS انجام می‌شود — مستندات ماشین‌ابزار شما مراحل دقیق را برای درایو خاص شما پوشش می‌دهد.

س۴: آیا TS1860N1170 در صورت خرابی قابل تعمیر است یا باید تعویض شود؟

تعمیر کدگذار در تأسیسات تخصصی از نظر فنی امکان‌پذیر است، اما موضع میتسوبیشی این است که با توجه به الزامات کالیبراسیون و دقت مجموعه نوری داخلی، فقط باید از قطعات جایگزین OEM برای کدگذارهای اسپیندل استفاده شود. یک واحد تعمیر شده باید همچنان از رویه تنظیم کامل PLG عبور کند تا تأیید شود که مشخصات سیگنال را برآورده می‌کند — همان رویه‌ای که برای یک کدگذار نو لازم است.

س۵: تفاوت بین TS1860N1170 و TS1860N1171 چیست؟

TS1860N1170 و TS1860N1171 انواع کدگذار بسیار مرتبطی در همان خانواده TS1860N هستند. پسوند عددی معمولاً نشان‌دهنده یک بازبینی جزئی یا تنوع در پین‌اوت کانکتور، طول کابل یا شرطی‌سازی سیگنال است. هر دو کدگذارهای PLG از نوع شفت برای کاربردهای موتور اسپیندل میتسوبیشی هستند. قبل از جایگزینی یکی با دیگری، پسوند دقیق مورد نیاز را با بررسی برچسب شماره قطعه روی موتور یا لیست سازگاری درایو اسپیندل تأیید کنید.
