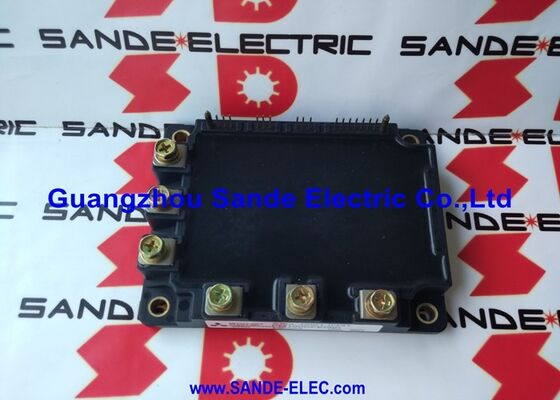

A50L-0001-0327∙ FANUC فوجی IGBT-IPM بلوک قدرت 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC Servo Drive Spare
بلوک قدرت IGBT-IPM چیست؟
The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.
این ماژول توسط FANUC به عنوان یک "بلاک قدرت" فهرست شده است.A50L-0001-0327 عملکرد کامل تغییر کننده را انجام می دهد: دریافت دستورات دروازه PWM از الکترونیک کنترل درایو و تولید خروجی سه فاز فرکانس متغیر که موتور AC متصل را هدایت می کند.
مشخصات کلیدی
| پارامتر | ارزش |
|---|
| رتبه بندی فعلی | 50A |
| درجه بندی ولتاژ | حداکثر 600 ولت |
| تعداد پین ها | 16 |
| نوع ماژول | IGBT-IPM (ماژول قدرت هوشمند) |
| مرجع فوجی | 6MBP50RTA060-01 / 6MBP50RTA060AF-51 |
| وزن | 0.56 پوند (~254 گرم) |
| درخواست | FANUC AC servo/spindle drive در حال حرکت است |
ماژول قدرت هوشمند (IPM) ️ حفاظت داخلی
نام "IPM" A50L-0001-0327 را بیش از یک آرایه ترانزیستور IGBT منفعل شناسایی می کند. یک ماژول قدرت هوشمند:
الکترونيک هاي محرك دروازه:مدارهای درایور دروازه داخلی نیاز به اجزای درایور دروازه IGBT خارجی را از بین می برد رابط 16 پین سیگنال های PWM سطح منطقی را مستقیماً پذیرفته است.
حفاظت از جریان بیش از حد:سنجش جریان داخلی شرایط بیش از حد جریان را تشخیص می دهد (موتور مدار کوتاه،خطای پیچ و تاب) و دروازه های IGBT را در عرض میکروسکنید قبل از اینکه جریان خطای آسیب به اتصال ترانزیستور.
حفاظت از بیش از حد درجه حرارت:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.
حفاظت از اتصال کوتاه:تشخیص تشنه شدن IGBT ها را در زمان مقاومت در جریان کوتاه خاموش می کند و از ماژول در طول مدار کوتاه خروجی در برابر تخریب محافظت می کند.
برنامه های کاربردی FANUC Servo و Spindle Drive Systems
A50L-0001-0327 در واحدهای محرک FANUC در سراسر طیف محصولات محرک سرو و پیچ نصب شده است:
دستگاه های تقویت کننده سرو سری FANUC Alpha:ماژول های سرو آلفا (A06B-6079، A06B-6080، سری A06B-6096 و مرتبط) 50A ماژول های IPM محورهای سرو را هدایت می کنند که نیاز به خروجی گشتاور متوسط برای عملیات ماشینکاری دقیق دارند.
تقویت کننده های فانوک AC:واحدهای محرک اسپندل در سری 6044، 6062، 6063 و خانواده های تقویت کننده مرتبط ️ درجه بندی 50A شامل محرک های اسپندل برای مراکز ماشینکاری در کلاس قدرت متوسط است.
واحد های سرو FANUC Beta:برخی از پیکربندی های تقویت کننده سرو Beta از ماژول های IPM در کلاس 50A / 600V استفاده می کنند.
سوالات عمومی
سوال1: کدام آلارم درایو FANUC به خرابی ماژول IPM A50L-0001-0327 اشاره می کند؟
هشدار FANUC 12 (یا هشدار 12)1، 12.2 و غیره برای محورهای خاص) نشان دهنده نقص IPM یا ماژول ترانزیستور است که معمولاً هنگامی ایجاد می شود که محافظت داخلی IPM (برخی بیش از حد، بیش از حد درجه حرارت،یا مدار کوتاه) در هنگام فعال کردن درایو یا کار موتورپس از حذف نقص های موتور و کابل، ماژول IPM جزء اصلی مرحله قدرت برای تعویض است.
سوال2: رابط 16 پین A50L-0001-0327 چگونه به صفحه مدار درایو متصل می شود؟
رابط 16 پین بلوک قدرت IPM از طریق یک کانکتور جفت گیری به صفحه سیگنال درایو متصل می شود. به طور معمول یک سوکت 16 پین نصب شده بر روی PCB است که به طور مستقیم با پین های سیگنال ماژول جفت می شود.ترمینال های برق (قطار DC مثبت), DC bus negative, three-phase motor output U/V/W) به میله های بس درایو یا سیم کشی سنگین متصل می شوند.هیچ قطعات درایو دروازه خارجی مورد نیاز نیست. رابط 16 پین تمام سیگنال های فرمان PWM را مدیریت می کند.، خروجی های محافظتی و اتصالات منبع برق.
سوال 3: آیا می توان A50L-0001-0327 را به طور مستقیم با Fuji 6MBP50RTA060-01 معادل جایگزین کرد؟
A50L-0001-0327 از Fuji 6MBP50RTA060-01 (یا -AF-51 نوع) به عنوان ماژول اصلی خود استفاده می کند. مهندسین محرک با تجربه تأیید می کنند که ابعاد ماژول فوجی، طرح پین،و مشخصات با درخواست A50L-0001-0327 مطابقت داردبرای نگهداری درایو تولید، استفاده از نام A50L-0001-0327 فهرست شده توسط FANUC تضمین می کند که مشخصات دقیق ارائه شده است.
سوال 4: چه الزامات حرارتی برای نصب A50L-0001-0327 اعمال می شود؟
صفحه پایه بلوک قدرت باید با یک سطح صاف و تمیز حرارتی با ترکیب رابط حرارتی تماس داشته باشد. پیچ های نصب را به مشخصات گشتاور در دستورالعمل نگهداری درایو FANUC اعمال کنید.در 50A کار مستمر، IPM باعث تولید گرما قابل توجهی می شود. تماس حرارتی ناکافی باعث افزایش دمای اتصال و کاهش عمر ماژول می شود.اطمینان حاصل کنید که فن خنک کننده درایو کار می کند و باله های حرارتی قبل از استفاده مجدد پس از تعویض ماژول تمیز هستند.
سوال 5: وزن A50L-0001-0327 (0.56 پوند) چیست؟
وزن 0.56 پوند منعکس کننده اندازه فیزیکی و محتوای مس / آلومینیوم ماژول IPM شش بسته 50A / 600V استسبک تر از ماژول های بزرگ 75A و بالاترثبات وزن مشخصه ماژول را در هنگام دریافت قطعات جایگزین تایید می کند.
