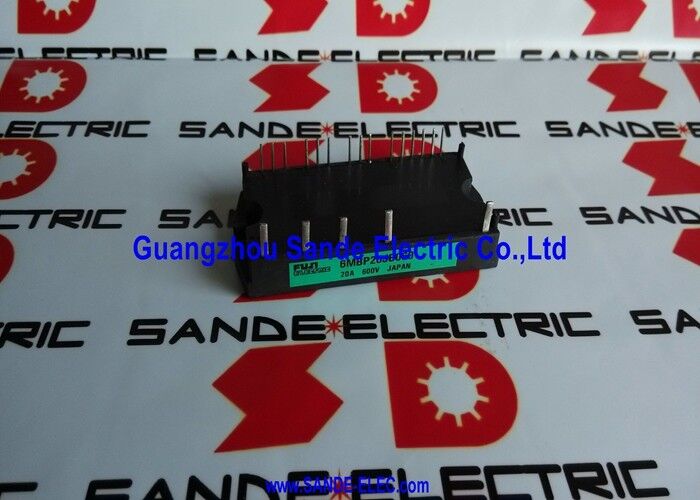

ماژول FUJI IGBT 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

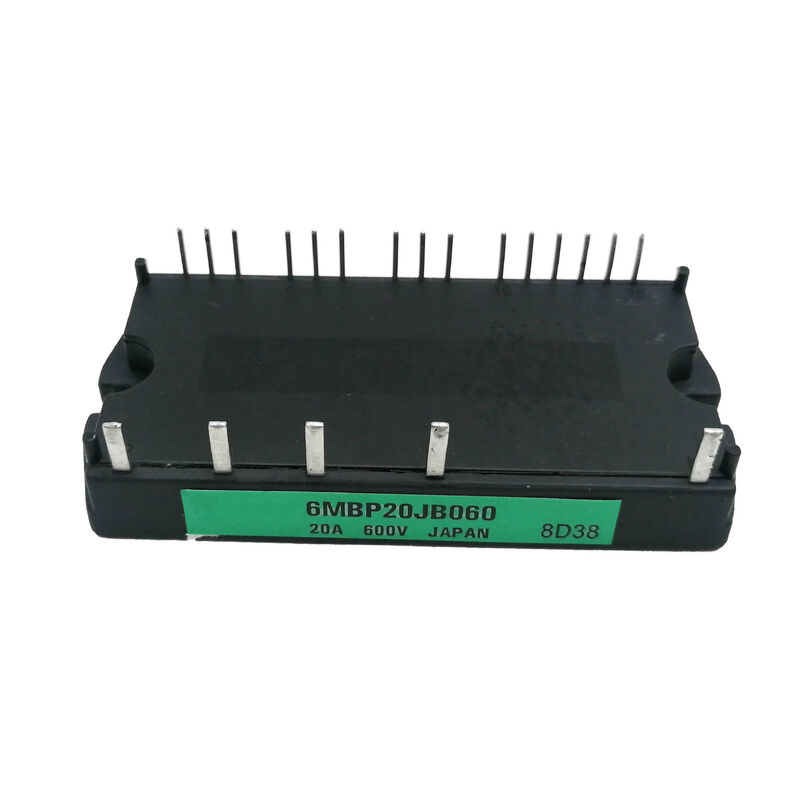

6MBP20JB-060 | ماژول IPM کوچک فوجی الکتریک — 20 آمپر / 600 ولت / 6 بسته / IGBT نسل هفتم / محافظ داخلی

IPM کوچک در 20A - هسته درایو سه فاز کم مصرف

6MBP20JB-060 یک ماژول برق هوشمند کوچک از فوجی الکتریک است - عضوی فشرده و کم جریان از خانواده 6MBP IPM در 20A و 600V. در جایی که انواع با جریان بالاتر (100A، 150A) درایوهای موتور صنعتی در محدوده کیلووات خدمت می‌کنند، 20A Small IPM کاربردهای درایو کوچک‌تری را هدف قرار می‌دهد: سیستم‌های سروو فشرده، درایوهای موتور لوازم خانگی، پمپ‌ها و فن‌های کم مصرف، و طرح‌های اینورتر با محدودیت فضا.

"Small" در Small IPM فرمت بسته فشرده P633A را مشخص می کند - از نظر فیزیکی کوچکتر از محفظه استاندارد 6MBP که در رتبه بندی جریان بالاتر استفاده می شود. با وجود کاهش اندازه، 6MBP20JB-060 مجموعه ای از ویژگی های ماژول برق هوشمند را حفظ می کند: شش ترانزیستور IGBT برای یک پل سه فاز کامل، الکترونیک درایو گیت یکپارچه، و حفاظت چند منظوره.

مشخصات کلیدی

حفاظت داخلی - چهار عملکرد در یک ماژول

حفاظت در برابر جریان اضافه (OC):جریان بیش از حد کلکتور را تشخیص می دهد و گیت های IGBT را در مدت زمان مقاومت نامی اتصال کوتاه ماژول خاموش می کند. از اتصال کوتاه سیم پیچ موتور، خطاهای سیم کشی خروجی و خطاهای درایو PWM محافظت می کند.

قفل کم ولتاژ (UV):ولتاژ تغذیه درایو گیت را نظارت می کند. اگر عرضه به زیر حداقل آستانه برای سوئیچینگ IGBT قابل اعتماد کاهش یابد، ماژول به طور خودکار خروجی گیت را مهار می کند - از عملکرد مخرب نیمه روشن جلوگیری می کند.

حفاظت در برابر دمای بیش از حد (OT):عملکرد حفاظت حرارتی ماژول را هنگامی که دمای محل اتصال از آستانه فراتر رود خاموش می کند - از آسیب دائمی ناشی از سرمایش ناکافی یا اضافه بار مداوم جلوگیری می کند.

خروجی سنسور دما:یک سیگنال خروجی دمای آنالوگ جداگانه به کنترل‌کننده میزبان اجازه می‌دهد تا وضعیت حرارتی ماژول را در زمان واقعی نظارت کند - سیستم درایو را قادر می‌سازد تا جریان خروجی یا فرکانس PWM را پیش از رسیدن به آستانه حفاظتی به طور فعال کاهش دهد.

برنامه های کاربردی

درایوهای سروو کوچک:تقویت‌کننده‌های سروو فشرده برای لوازم جانبی ربات، مراحل موقعیت‌یابی دقیق، و درایوهای محور ماشین ابزار در سطوح توان پایین‌تر - جایی که رتبه‌بندی 20A / 600V و بسته فشرده P633A طراحی‌های درایو سروو با فضای کارآمد را امکان‌پذیر می‌سازد.

اینورتر پمپ و فن:پمپ‌های صنعتی کوچک، درایوهای فن HVAC، و کنترل‌کننده‌های فن سیستم خنک‌کننده در کلاس زیر 5 کیلو وات - جایی که IPM جمع‌وجور طراحی اینورتر را با درایو گیت و حفاظت یکپارچه ساده می‌کند.

درایوهای موتور لوازم خانگی:اینورترهای موتور ماشین لباسشویی، درایوهای کمپرسور تهویه مطبوع و کنترل‌کننده‌های موتور یخچال - کلاس 600 ولت / 20 آمپر عنصر کلیدزنی اولیه در اینورترهای لوازم خانگی است.

محورهای اتوماسیون صنعتی:درایوهای محوری کم مصرف در تجهیزات اتوماسیون چند محوره، سیستم های تعیین موقعیت نوار نقاله و درایوهای ماشین های مونتاژ کوچک.

میکرو اینورترهای انرژی تجدیدپذیر:طرح‌های میکرو اینورتر فتوولتائیک کوچک که خروجی DC پانل‌های خورشیدی منفرد را به AC فرکانس شبکه تبدیل می‌کند.

سوالات متداول

Q1: 6MBP20JB-060 "Small IPM" چه تفاوتی با ماژول های استاندارد 6MBP در جریان های بالاتر دارد؟

نام "Small IPM" بسته فشرده P633A را مشخص می کند - از نظر فیزیکی کوچکتر از محفظه استاندارد 6MBP مورد استفاده در 50A و بالاتر. از نظر الکتریکی، همان درایو گیت یکپارچه و ویژگی‌های حفاظتی اعمال می‌شود - تفاوت در اندازه بسته و کلاس فعلی است (20A برای برنامه‌های فشرده در مقابل 50A+ برای درایوهای بزرگتر). بسته کوچکتر به چیدمان دقیق PCB نیاز دارد تا اتلاف حرارتی در ردپای کوچکتر را کنترل کند.

Q2: 6MBP20JB-060 چه فرکانس حامل PWM را می تواند پشتیبانی کند؟

IPM های فوجی نسل هفتم در کلاس 20A از فرکانس های حامل PWM تا 15 تا 20 کیلوهرتز پشتیبانی می کنند - عملکرد موتور ساکت تر (بالاتر از فرکانس قابل شنیدن) و کنترل ریپل جریان دقیق تر را ممکن می کند. فرکانس حامل بالاتر تلفات سوئیچینگ را افزایش می دهد. تأیید کنید که طراحی حرارتی می تواند افزایش اتلاف توان را در فرکانس حامل انتخاب شده کنترل کند. اکثر برنامه های درایو موتور کوچک از فرکانس حامل 8 تا 16 کیلوهرتز با IPM سری JB استفاده می کنند.

Q3: 6MBP20JB-060 به چه منبع درایو گیت نیاز دارد؟

IPM کوچک سری JB به یک منبع تقسیم برای درایو گیت نیاز دارد - منبع مثبت برای روشن شدن IGBT و منبع منفی برای خاموش کردن و گیره فعال. منبع تغذیه معمولی گیت +15 ولت / -8 ولت تا -10 ولت است. محدوده دقیق ولتاژ منبع تغذیه در دفترچه راهنمای برنامه 6MBP20JB-060 تایید شده است. کار کردن در خارج از محدوده مشخص شده خطر کاهش عملکرد درایو گیت یا راه اندازی قفل UV را به همراه دارد.

Q4: روش بازنشانی خطا برای 6MBP20JB-060 پس از یک رویداد حفاظتی چیست؟

پس از فعال شدن محافظ IPM (OC، UV یا OT)، پین خروجی خطا وضعیت خطا را نشان می دهد. برای بازنشانی: ابتدا وضعیت خطا را حذف کنید (علت جریان اضافه را پاک کنید، ولتاژ تغذیه گیت را بازیابی کنید یا اجازه دهید ماژول زیر آستانه خنک شود). سپس یک پالس بازنشانی را اعمال کنید - معمولاً یک انتقال کوتاه به بالا در ورودی بازنشانی خطا - برای فعال کردن مجدد خروجی درایو گیت. خطا را نمی توان تنها با ورودی PWM پاک کرد. یک اقدام تنظیم مجدد مثبت لازم است.
