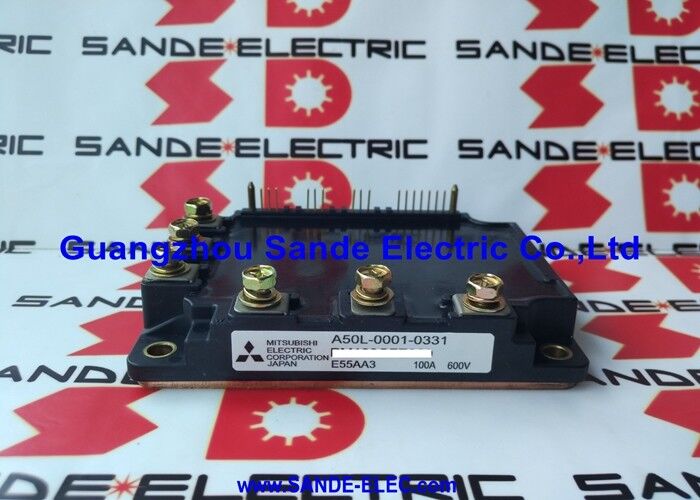

ترانزیستور قدرت میتسوبیشی OEM PM100CFE060 A50L-0001-0331

A50L-0001-0331 FANUC ماژول ترانزیستور 100A / 600V / CNC Servo و Spindle Drive Spare

ماژول سوئیچ قدرت 100A برای سیستم های راننده FANUC

A50L-0001-0331 یک ماژول ترانزیستوری 100A، 600V برای سیستم های محرک CNC FANUC است.این ماژول در محدوده بالاتر ماژول های محرک FANUC سری A50L قرار دارد.، پوشش دادن موقعیت های محرک میخ و servo که نیاز به ظرفیت جریان بیشتری نسبت به ماژول های کلاس 50A و 75A در پیکربندی های محرک کوچکتر دارند.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorماژول در داخل شاسی درایو قرار دارد، به دیسک داخلی نصب می شود و از طریق رابط کنترل آن به صفحه سیگنال درایو متصل می شود.

اطلاعات کلیدی محصول

نقش مرحله قدرت در معماری درایو FANUC

ماژول ترانزیستوری A50L-0001-0331 در مرز تبدیل قدرت در درایو FANUC قرار دارد:

دریافت می کند:سیگنال های سوئیچینگ PWM از صفحه کنترل درایو - دستورات دروازه سطح منطقی که تعیین می کند کدام ترانزیستورها در هر لحظه روشن و خاموش می شوند.

خروجی:فرکانس متغیر، ولتاژ متغیر سه فاز AC به موتور نتیجه ترجمه الگوی PWM صفحه کنترل به جریان واقعی موتور.

اتصال اتوبوس DC:ترمینال های قدرت ماژول به اتوبوس داخلی DC در محرک متصل می شوند (تقریباً 280V از 200V AC، یا 540V از منبع 400V AC) و به ترمینال های خروجی موتور متصل می شوند.

سیگنال خطا:مدارهای محافظتی درون ماژول (برابری جریان، بیش از حد درجه حرارت) سیگنال های خطای را به صفحه کنترل ارسال می کنند که آلارم های محرک را که عامل CNC را هشدار می دهد، تحریک می کنند.

درخواست ها

مراکز ماشینکاری CNC:محرک های محور و محور با قدرت بالا در مراکز ماشینکاری عمودی، مراکز ماشینکاری افقی و مراکز ماشینکاری 5 محور مجهز به سیستم های محرک FANUC.

مرکز های چرخش CNC:محرک های اسپینل برای چرخ CNC ظرفیت بزرگ و مراکز چرخش در صورتی که نیاز به قدرت اسپینل از ظرفیت ماژول 75A بیشتر باشد.

ماشین های آسیاب CNC:چرخ سر محور در ماشین های آسیاب بالینی و سطحی در کلاس قدرت بالا.

ربات های صنعتی:کنترل کننده های ربات FANUC با استفاده از محرک های سرو کلاس 100A برای محورهای اصلی ربات های بار مفید بزرگ.

دستگاه EDM سیم CNC و EDM غوطه ور:سیستم های محرک با قدرت بالا برای ماشین های EDM با استفاده از سیستم های محرک FANUC در کلاس قدرت بالا.

سوالات عمومی

Q1: کدام آلارم های محرک FANUC نشان دهنده خرابی ماژول ترانزیستور A50L-0001-0331 هستند؟

FANUC Alarm 12 (خطای ماژول قدرت / جریان بیش از حد) نشانگر اصلی است که در هنگام فعال کردن درایو ظاهر می شود، زمانی که محافظت داخلی ماژول فعال می شود.یا در حین کار در شرایط غیر طبیعی بارA50L-0001-0331 علت محتمل است که چک موتور و سیم کشی را عبور می دهد اما آژیر همچنان باقی می ماند.

سوال2: A50L-0001-0331 (100A) با سایر ماژول های A50L در کلاس 600V چگونه ارتباط دارد؟

سری A50L-0001 چندین کلاس جریان را پوشش می دهد: 50A (A50L-0001-0304) ، 75A (A50L-0001-0305) و انواع جریان بالاتر از جمله 100A A50L-0001-0331.ماژول ها قابل تعویض نیستند هر کدام با نیاز به مرحله قدرت یک واحد محرک خاص مطابقت دارند. همیشه ماژول درست را از اسناد نگهداری درایو تأیید کنید.

سوال 3: آیا A50L-0001-0331 می تواند در هنگام کار با محرک جایگزین شود؟

هیچ تعویض ماژول ترانزیستور نیاز به درایو به طور کامل از کار افتاده است.قبل از دسترسی به مرحله قدرت ، بررسی کنید که خازن های بس DC در محرک کاملاً تخلیه شده اند (کمتر از 50 ولت)• اتوبوس 600V DC ولتاژ کشنده را برای چند دقیقه پس از برداشتن منبع اصلی حفظ می کند. همیشه قبل از دست زدن به اجزای داخلی از یک متر کالیبر شده برای تأیید ولتاژ ایمن استفاده کنید.

Q4: چه آماده سازی حرارتی در هنگام نصب A50L-0001-0331 مورد نیاز است؟

سطح تماس حرارتی سینک را تمیز کنید و ترکیب رابط حرارتی تازه را به طور یکنواخت بر روی صفحه پایه ماژول اعمال کنید. پیچ های نصب گشتاور مطابق با مشخصات موجود در راهنمای نگهداری درایو FANUC.در 100A کار مستمر، آماده سازی حرارتی صحیح بسیار مهم است ️ تماس ناکافی بخاری به طور قابل توجهی عمر ماژول را کاهش می دهد.
