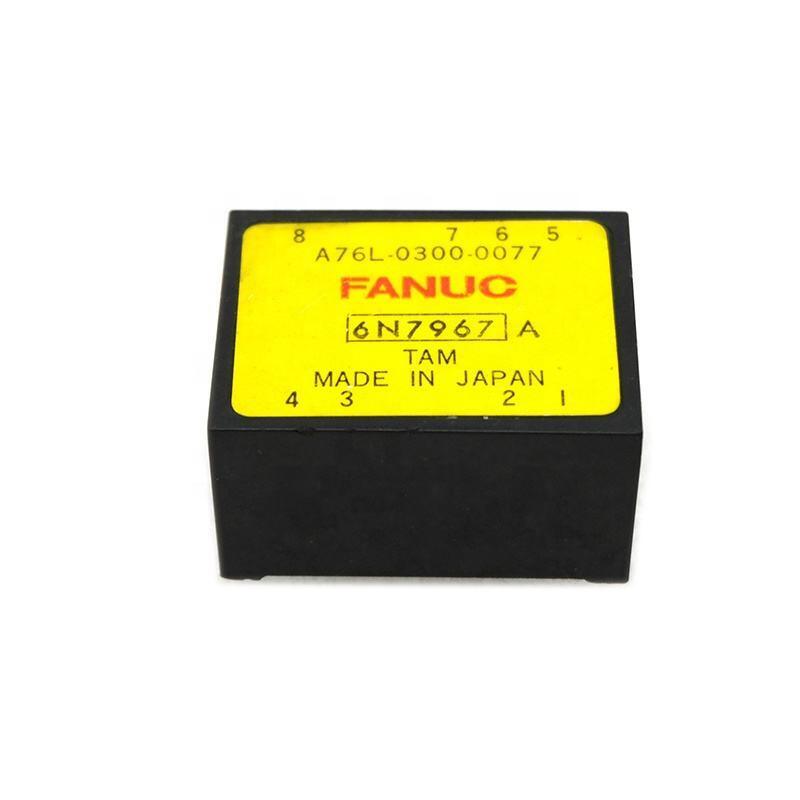

ماژول FANUC A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077 | ماژول تقویت کننده ایزوله FANUC - مهر و موم شده / پایه PCB / 0.07 پوند / جداسازی سیگنال درایو سروو

تقویت کننده جداسازی - سد ایمنی در درایو الکترونیک

A76L-0300-0077 یک ماژول تقویت کننده ایزولاسیون مهر و موم شده برای درایو سروو FANUC و سیستم های CNC است - یک جزء کوچک نصب شده روی PCB که ایزوله گالوانیکی را بین مدارهای برق ولتاژ بالا سروو درایو و الکترونیک کنترل ولتاژ پایین فراهم می کند.

در یک تقویت کننده سروو FANUC، موتور از یک باس 280-680 ولت DC که از منبع تغذیه به دست می آید کار می کند. برد کنترل درایو و CNC در سطوح منطقی 5 ولت یا 3.3 ولت کار می کنند. اندازه‌گیری جریان موتور و ولتاژ باس در مرحله قدرت نیاز به آوردن یک سیگنال از دامنه ولتاژ بالا به حوزه کنترل ولتاژ پایین دارد - تقویت‌کننده‌های ایزوله این انتقال سیگنال را انجام می‌دهند در حالی که مانعی را حفظ می‌کنند که مانع از رسیدن ولتاژهای بالا به الکترونیک کنترل حساس می‌شود.

اطلاعات کلیدی محصول

نصب PCB - ادغام در Drive Electronics

فرمت نصب PCB به این معنی است که A76L-0300-0077 لحیم یا پرس مستقیماً روی برد کنترلی تقویت کننده سروو قرار می گیرد - این یک جزء داخلی زنجیره سیگنال درایو است نه یک واحد سیمی جداگانه:

پین های سوراخ دار یا با فشار مناسب:پین‌های ماژول وارد PCB می‌شوند و پایانه‌های ورودی (سمت ولتاژ بالا) و خروجی (سمت ولتاژ پایین) آن را به گره‌های مدار مربوطه روی PCB درایو متصل می‌کنند.

ردپای فشرده:ردپای کوچک ماژول مهر و موم شده (تأیید شده توسط وزن 0.07 پوندی آن - بسیار سبک) با تراکم اجزای برد کنترل درایو سروو متناسب است.

بدون سیم کشی خارجی:ادغام PCB مسیریابی کابل جداگانه ای را که برای تقویت کننده ایزوله نصب شده روی پانل لازم است حذف می کند - و تعداد نقاط اتصالی را که ممکن است در طول زمان خراب شوند کاهش می دهد.

برنامه های کاربردی

تعمیر و نگهداری تقویت کننده سروو FANUC:تقویت کننده سروو FANUC خطاهای بازخورد جریان متناوب را ایجاد می کند - خوانش جریان نامنظم، رانش تنظیم سروو یا کدهای هشدار غیرقابل توضیح مربوط به اندازه گیری جریان. تقویت کننده ایزوله A76L-0300-0077 به عنوان جزء ارائه دهنده سیگنال سنجش جریان شناخته می شود. جایگزینی بازخورد جریان پایدار و دقیق را بازیابی می کند.

تعمیر برد درایو FANUC:تعمیر درایو سروو در سطح PCB نیاز به تعویض ماژول تقویت کننده جداسازی دارد - A76L-0300-0077 جزء مشخص شده توسط FANUC برای این موقعیت است.

سوالات متداول

Q1: چه علائمی نشان دهنده خرابی تقویت کننده جداسازی A76L-0300-0077 در سیستم سروو FANUC است؟

تقویت کننده ایزولاسیون معیوب، بازخورد جریان نادرست یا نامنظمی ایجاد می کند - که به صورت ناپایداری تنظیم سروو، آلارم های جریان اضافه غیرمنتظره در بارهای معمولی، قرائت جریان نامتقارن بین فازها، یا نوسان در حلقه سروو ظاهر می شود. این علائم با سیگنال خروجی تقویت کننده انزوا تخریب شده به جای خطاهای مرحله قدرت یا موتور سازگار است.

Q2: آیا A76L-0300-0077 را می توان در سطح قطعه تعویض کرد یا نیاز به تعویض کامل برد دارد؟

A76L-0300-0077 یک ماژول نصب شده روی PCB است - می توان آن را در سطح قطعه توسط یک تکنسین با مهارت های لحیم کاری PCB و دسترسی به اسناد خدمات FANUC جایگزین کرد. تعمیر سطح برد از هزینه تعویض برد کنترل کامل تقویت کننده سروو جلوگیری می کند. قبل از تعویض، شناسایی پین و جهت نصب قطعه را از روی علامت های برد یا اسناد سرویس تأیید کنید.

Q3: مشخصات ولتاژ جداسازی برای تقویت کننده های ایزوله این کلاس چیست؟

ماژول‌های تقویت‌کننده جداسازی صنعتی که در کاربردهای درایو سروو استفاده می‌شوند، معمولاً ولتاژ جداسازی 1500 تا 3000 ولت را بین ورودی و خروجی ارائه می‌کنند - برای مقاومت در برابر ولتاژ باس DC درایوهای سروو استاندارد (280-680 ولت DC) با حاشیه ایمنی قابل‌توجه کافی است. ولتاژ جداسازی خاص A76L-0300-0077 از مستندات مؤلفه FANUC تأیید شده است. باید حداکثر ولتاژ باس DC درایو به اضافه حاشیه ایمنی مورد نیاز را برآورده کند یا از آن فراتر رود.

Q4: آیا انواع مختلفی از A76L-0300-0077 برای انواع مختلف درایو FANUC وجود دارد؟

بله - سری A76L-0300 FANUC شامل چندین شماره قطعه (0077، 0102، 0133، 0164، 0186، و غیره) است که هر کدام یک پیکربندی تقویت‌کننده جداسازی خاصی را برای موقعیت برد درایو FANUC مشخص می‌کنند. انواع ممکن است از نظر بهره، دامنه سیگنال، پین اوت کانکتور یا قالب بسته متفاوت باشند. همیشه شماره قطعه A76L را با موقعیت برد خاص تأیید شده در اسناد خدمات FANUC مطابقت دهید — بدون تأیید سازگاری، نسخه دیگری از A76L را جایگزین نکنید.
