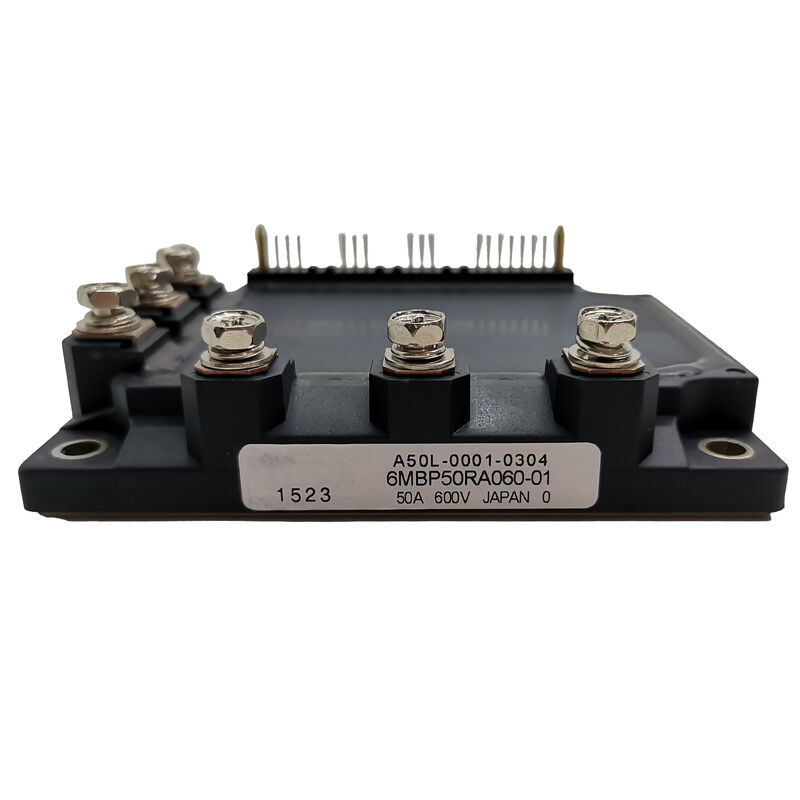

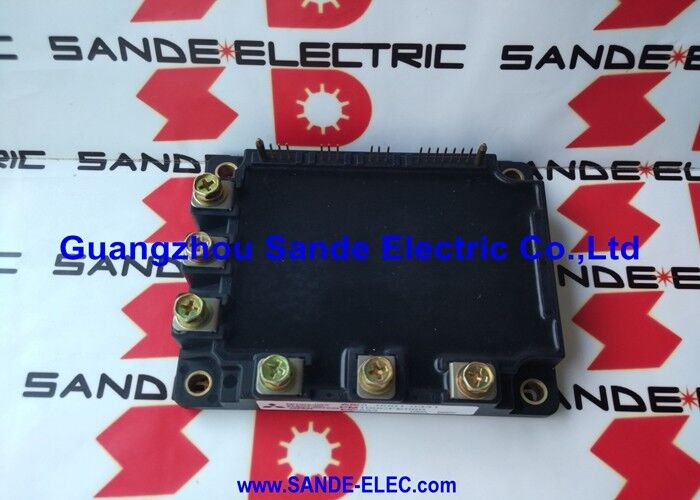

A50L-0001-0304∙ FANUC فوجی IGBT بلوک برق 50A / 600V / 6MBP50RA060-01 / RA سری IPM / CNC Servo Drive قطعات یدکی
A50L-0001-0304 IPM سری 50A RA در درایوهای FANUC
A50L-0001-0304 نام FANUC برای فوجی الکتریک 6MBP50RA060-01 است.این به عنوان عنصر سوئیچ قدرت در FANUC AC servo و spindle تقویت کننده محرک واحد، که در آن پل اینورتر سه فاز را تشکیل می دهد که اتوبوس DC را به جریان موتور فرکانس متغیر تبدیل می کند.
6MBP50RA060-01 از پیکینگ شش بسته فوجی استفاده می کند. شش ترانزیستور IGBT به علاوه شش دیود آزاد که یک پل سه فاز کامل را در یک کابینت نصب پانل واحد تشکیل می دهند.نام RA این را به عنوان اولین نسل سری RA IPM فوجی شناسایی می کند.، که بعداً توسط نسخه های RA نسل دوم و سوم RTA و RTF جایگزین شد.
مشخصات کلیدی
| پارامتر | ارزش |
|---|
| رتبه بندی فعلی | 50A |
| درجه بندی ولتاژ | ۶۰۰ ولت |
| مرجع فوجی | 6MBP50RA060-01 |
| فرمت | مشکی، نصب پنل |
| سری | سری RA (تولید اول) |
| درخواست FANUC | درایوهای سرو/اسپیندلی CNC |
A50L-0001-0304 در مقابل A50L-0001-0327
دو محصول FANUC سری A50L کلاس امتیاز 50A / 600V را به اشتراک می گذارند اما از نسل های مختلف ماژول Fuji استفاده می کنند:
| پارامتر | A50L-0001-0304 | A50L-0001-0327 |
|---|
| ماژول فوجی | 6MBP50RA060-01 | سری 6MBP50RTA060 |
| سری | RA (نسل اول) | سری RTA |
| فرمت | نصب پنل | بلوک برق |
هر دو موقعیت 50A را در درایو های FANUC انجام می دهند، اما قابل تعویض نیستند - فرمت های فیزیکی مختلف، طرح اتصال و ابعاد مکانیکی.از اسناد نگهداری محرک خاص FANUC تأیید کنید که کدام شماره قطعه مورد استفاده است.
درخواست ها
افزونه های سرو AC FANUC:واحد های تقویت کننده سرو Alpha و FANUC مرتبط با آنها که از ماژول های IPM کلاس 50A برای محوراتی که نیاز به گشتاور متوسط دارند استفاده می کنندو محرک های چرخ های ماشین خرد کننده.
تقویت کننده های فانوک AC:واحدهای محرک اسپندل AC در کلاس قدرت متوسط اسپندل های مرکز ماشینکاری در محدوده 3.7 7.5kW در منبع 200 ولت یا قدرت متناسب با 400 ولت.
سیستم های محرک ماشین آلات CNC:طیف گسترده ای از تجهیزات CNC FANUC با استفاده از مشخصات ماژول A50L-0001-0304 از مراکز ماشینکاری و مراکز چرخش تا ماشین های آسیاب و تجهیزات EDM.
موتورهای رباتیک صنعتی:واحد های محرک ربات FANUC با استفاده از همان کلاس بلوک قدرت IPM برای محرک های محور مشترک در ربات های متوسط بار مفید.
سوالات عمومی
سوال1: کدام آژیر FANUC نشان می دهد که A50L-0001-0304 نیاز به تعویض دارد؟
FANUC Drive Alarm 12 (یا انواع خاص محور 12.1، 12.2) نشان می دهد که IPM یا نقص ماژول قدرت تولید می شود زمانی که محافظت داخلی ماژول فعال می شود یا صفحه کنترل درایو یک خطای سخت افزاری مرحله قدرت را تشخیص می دهد.قبل از محکوم کردن A50L-0001-0304، مقاومت عایق موتور و پیوستگی کابل خروجی را بررسی کنید
سوال2: تفاوت بین سری RA (A50L-0001-0304) و نسخه های بعدی سری RA چیست؟
سری RA (6MBP50RA060-01) ، اولین نسل IPM RA فوجی است. نسخه های بعدی RH (6MBP50RH060-01 برای نوع پسوند #S) ، RTA ،و سری RTF شامل تراشه های IGBT به روز شده با از دست دادن کم تر سوئیچ و عملکردهای حفاظت بهبود یافته در حالی که حفظ ابعاد بسته و رابط یکسان. توابع مختلف (#S، #S2، و غیره) در شماره های قطعات FANUC نشان می دهد که نسل ماژول فوجی تامین می شود. توابع دقیق را از اسناد درایو تأیید کنید.
سوال 3: چگونه A50L-0001-0304 (50A) در مقایسه با A50L-0001-0305 (75A) برای انتخاب درایو FANUC است؟
A50L-0001-0304 (Fuji 6MBP50RA060-01) 50A است برای موقعیت های servo و spindle با قدرت کمتر.A50L-0001-0305 (Fuji 7MBP75RA060-01) 75A با فرمت 7 بسته شامل یک ترمز یکپارچه IGBT برای موقعیت های اسپندل و سرو با قدرت بالاتر استهرگز بین کلاس های جریان جایگزین نکنید؛ ماژول جریان بالاتر در موقعیت محرک جریان پایین تر مزایای عملکرد اضافی را ارائه نمی دهد.و رابط های PCB و طرح های حرارتی با مشخصات ماژول خاص مطابقت دارند.
Q4: چه الزامات رابط حرارتی برای نصب پانل A50L-0001-0304 اعمال می شود؟
صفحه پایه ماژول با بخارگر داخلی واحد محرک تماس دارد. سطح تماس را تمیز کنید و قبل از نصب ترکیب رابط حرارتی را اعمال کنید.استفاده از تکه های اتصال نصب شده با چرخش بر اساس مشخصات راهنمای سرویس FANUCدر 50A کار مستمر در یک محرک سرو،تماس حرارتی ناکافی علت اصلی شکست زودرس IPM است .
