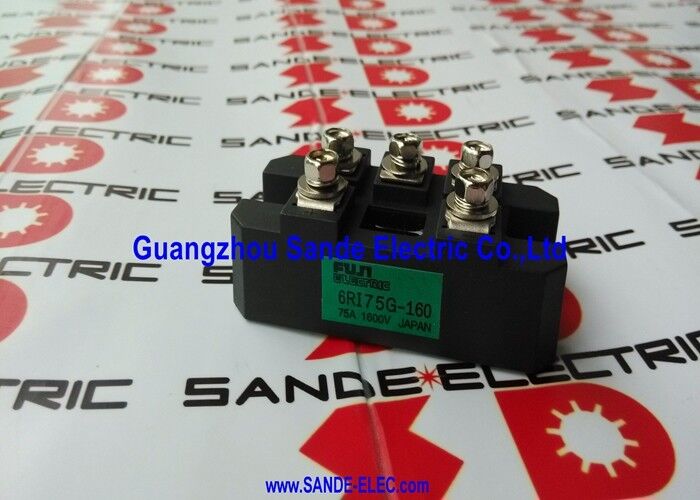

بلوک برق ضد آب 12 ولت فوجی الکتریک 6RI75G-160

6RI75G-160 | ماژول یکسو کننده پل برقی فوجی — 75 آمپر / 1600 ولت / دیود برق سه فاز / یکسو کننده ورودی درایو صنعتی

یکسو کننده پل سه فاز - تبدیل AC به DC در ورودی درایو

6RI75G-160 یک ماژول یکسو کننده پل سه فاز فوجی الکتریک است - مجموعه دیود برق که قسمت جلویی درایو فرکانس متغیر AC را تشکیل می دهد و منبع تغذیه سه فاز AC را به باس DC تبدیل می کند که مرحله اینورتر IGBT درایو را تغذیه می کند.

در معماری استاندارد VFD صنعتی، منبع AC ابتدا از پل یکسو کننده قبل از گذرگاه DC عبور می کند. شش دیود برق سیلیکونی 6RI75G-160 در یک پیکربندی پل تمام موج سه فاز چیده شده اند - شش دیود (دو در هر فاز - یکی بالا و یکی پایین) یک خروجی DC اصلاح شده شش پالس را از ورودی AC سه فاز تولید می کنند.

مشخصات کلیدی

ماژول دیود برق در مقابل ماژول IGBT - نقش یکسو کننده

6RI75G-160 یک ماژول یکسو کننده غیرفعال است - فقط شامل دیودهای قدرت سیلیکونی است، نه IGBT. این آن را از ماژول های IGBT در همان درایو متمایز می کند:

عملیات غیرفعال:دیودها هنگام بایاس به جلو به طور خودکار عمل می کنند - بدون سیگنال درایو دروازه، بدون الکترونیک کنترل، هیچ مدار حفاظتی مورد نیاز نیست. هنگامی که آند مثبت تر از کاتد باشد، قدرت از طریق دیود جریان می یابد. در جهت معکوس مسدود می شود.

اصلاح کنترل نشده:6RI75G-160 یک ولتاژ خروجی DC ثابت را تولید می کند که توسط ولتاژ ورودی AC تعیین می شود - تقریباً 1.35 × Vline (rms) برای یک پل سه فاز. ولتاژ باس DC را نمی توان از طریق ماژول یکسو کننده تنظیم کرد.

قابلیت اطمینان بالا:ماژول‌های دیود غیرفعال هیچ جزء فعالی ندارند که به دلیل مشکلات درایو گیت، قفل ولتاژ پایین، یا کنترل خطاهای الکترونیکی خراب شوند. دیود برق سیلیکونی یک جزء قوی و با عمر طولانی است - ماژول های یکسو کننده در درایوهای به خوبی نگهداری شده اغلب با اختلاف قابل توجهی از ماژول های IGBT بیشتر دوام می آورند.

برنامه های کاربردی

درایوهای فرکانس متغیر:کاربرد اصلی - یکسو کننده ورودی VFD های صنعتی در کلاس 15 تا 37 کیلووات از منبع تغذیه 400 ولت، یا 22 تا 55 کیلووات از منبع تغذیه 690 ولت. 6RI75G-160 برق AC را به باس DC تبدیل می کند که اینورتر IGBT را تغذیه می کند.

درایوهای سری ABB ACS600:6RI75G-160 به عنوان ماژول یکسو کننده مورد استفاده در درایوهای سرعت متغیر ABB ACS600 تایید شده است - یک سری درایوهای صنعتی به طور گسترده برای کنترل پمپ، فن و موتور فرآیند.

سیستم های سروو درایو صنعتی:برخی از سیستم های درایو FANUC و سایر سیستم های CNC از یک ماژول یکسو کننده جداگانه در بخش منبع تغذیه برای تامین باس DC برای محورهای سروو متعدد استفاده می کنند - کلاس 75A / 1600 ولت سیستم های درایو سروو میان رده را پوشش می دهد.

منابع تغذیه DC برای فرآیندهای صنعتی:منبع تغذیه DC تنظیم شده بزرگ برای فرآیندهای الکتروشیمیایی، آبکاری الکتریکی و شارژ باتری صنعتی - جایی که پل سه فاز یک خروجی DC صاف را برای مرحله تنظیم پایین دست فراهم می کند.

قسمت های جلویی یکسو کننده یو پی اس:برخی از معماری‌های UPS صنعتی از انتهای جلویی یکسوکننده دیود برای شارژ باتری از منبع AC استفاده می‌کنند - رده‌بندی 1600 ولت 6RI75G-160 فضایی را برای ولتاژ DC بالا شارژر باتری فراهم می‌کند.

درایوهای جرثقیل و بالابر صنعتی:سیستم های درایو جرثقیل با مراحل یکسو کننده و اینورتر جداگانه - 6RI75G-160 باس DC را برای بالابرها و اینورترهای موتور مسافرتی تامین می کند.

سوالات متداول

Q1: چگونه یک ماژول یکسو کننده 6RI75G-160 شکست خورده تشخیص داده می شود؟

یک دیود شکست خورده در پل یک الگوی مشخص را ایجاد می کند: یک جزء فرکانس ریپل شش پالسی در خروجی DC (خروجی به جای 6 پالس فقط دارای 3 پالس ریپل است)، ولتاژ باس DC کمتر از حد انتظار، یا جریان ورودی AC نامتقارن. مقاومت اتصال دیود را در هر دو جهت با باس DC دشارژ اندازه گیری کنید - یک دیود کوتاه مقاومت نزدیک به صفر را در هر دو جهت نشان می دهد. یک دیود باز مقاومت بالایی در هر دو جهت نشان می دهد.

Q2: آیا ماژول یکسو کننده 6RI75G-160 به درایو گیت یا سیگنال کنترلی نیاز دارد؟

خیر. ماژول‌های دیود برق کاملاً غیرفعال هستند - آنها فقط به نصب صحیح مکانیکی با ترکیب رابط حرارتی، اتصالات ترمینال برق صحیح (سه پایانه ورودی AC و دو پایانه خروجی DC) و یک هیت سینک مناسب نیاز دارند. هیچ مدار درایو گیت، منبع تغذیه کنترل، یا کابل سیگنال به ماژول یکسو کننده متصل نیست.

Q3: ولتاژ خروجی DC معمولی از 6RI75G-160 از منبع تغذیه AC 400 ولت چیست؟

برای یک پل سه فاز تمام موج بدون بار از خط به خط AC 400 ولت: VDC ≈ 1.35 × 400 ولت = 540 ولت DC اسمی. تحت بار (با افت ولتاژ دیود و امپدانس منبع تغذیه)، ولتاژ معمولی باس DC در یک درایو صنعتی 400 ولت 530-560 ولت DC است. از 480 ولت AC: تقریباً 648 ولت DC بدون بار. ولتاژ دقیق به امپدانس تغذیه و جریان بار بستگی دارد.

Q4: چه رابط حرارتی و اقدامات احتیاطی نصب برای نصب 6RI75G-160 اعمال می شود؟

صفحه پایه باید با هیت سینک با ترکیب رابط حرارتی تمیز و یکنواخت برای دستیابی به مقاومت حرارتی نامی تماس بگیرد. ترکیب را به عنوان یک لایه نازک و یکنواخت که سطح کامل صفحه پایه را می پوشاند، اعمال کنید - هم ترکیب ناکافی و هم ترکیب بیش از حد مقاومت حرارتی را افزایش می دهد. پیچ های نصب را مطابق مشخصات فوجی بچرخانید (معمولاً 2-4 نیوتن متر برای این کلاس ماژول). قبل از راه اندازی مجدد اطمینان حاصل کنید که مقاومت حرارتی هیت سینک برای جریان عملیاتی 75 آمپر و دمای محیط کافی است.
