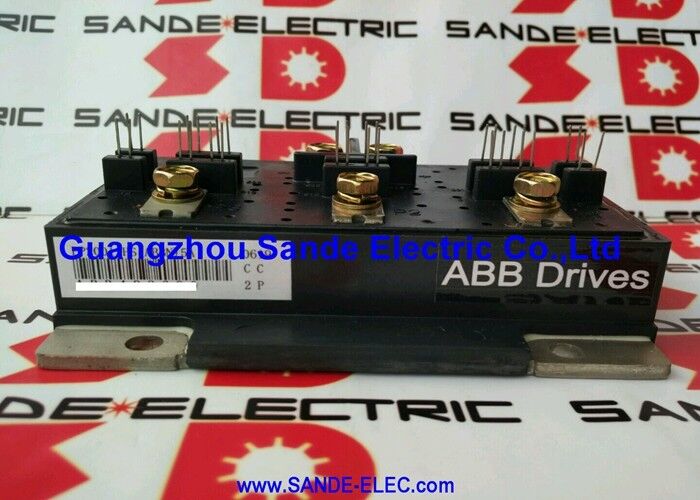

ماژول IGBT توان بالا سفارشی ABB موقعیت PP20012HS

PP20012HS | ماژول برق ABB — 200A / 1200 ولت / IGBT / پرسرعت / درایو صنعتی و برنامه های اینورتر

PP20012HS - ماژول برق ABB در کلاس 200A/1200V

PP20012HS یک ماژول برق ABB IGBT با ولتاژ 200 آمپر و 1200 ولت است - یک ماژول کلاس توان متوسط ​​در طیف محصولات ماژول برق ABB. ABB ماژول های نیمه هادی قدرت را برای خطوط تولید محرک و مبدل صنعتی خود طراحی و تولید می کند، با ماژول هایی مانند PP20012HS که به عنوان عناصر سوئیچینگ در درایوهای موتور صنعتی، اینورترهای قدرت و تجهیزات تبدیل انرژی عمل می کنند.

نام "HS" مشخصه سوئیچینگ با سرعت بالا را مشخص می کند - انواع ماژول IGBT بهینه شده برای برنامه هایی که سرعت سوئیچینگ را بر حداکثر ولتاژ در حالت اولویت می دهند و به فرکانس های حامل PWM بالاتر با تلفات سوئیچینگ قابل قبول اجازه می دهد.

اطلاعات کلیدی محصول

سرعت بالا (HS) - بهینه شده برای برنامه های PWM

نام "HS" (سرعت بالا) PP20012HS را به عنوان یک ماژول IGBT بهینه شده برای سوئیچینگ سریع شناسایی می کند:

زمان خاموش شدن سریع:IGBT های پرسرعت طول عمر حامل را کاهش داده اند و خاموش شدن سریعتر را ممکن می سازند - کاهش زمان سقوط (tf) و در نتیجه کاهش انرژی از دست دادن سوئیچینگ در هر چرخه.

قابلیت فرکانس حامل بالاتر:سوئیچینگ سریع تر فرکانس های PWM بالاتری را امکان پذیر می کند - معمولاً 4 تا 16 کیلوهرتز در درایوهای موتور - بدون اینکه تلفات سوئیچینگ بیش از حد شود. فرکانس‌های حامل بالاتر، عملکرد موتور ساکت‌تر و کنترل ریپل جریان دقیق‌تر را تولید می‌کنند.

کاهش تلفات سوئیچینگ در هر چرخه:اگرچه VCE(sat) در IGBT های پرسرعت معمولاً کمی بالاتر از انواع با سرعت استاندارد در همان رتبه فعلی است، انرژی سوئیچینگ کمتر در هر چرخه به این معنی است که مجموع تلفات در فرکانس های بالاتری که از HS IGBT استفاده می شود کمتر است.

برنامه های کاربردی

درایوهای فرکانس متغیر صنعتی:درایوهای موتور برای پمپ ها، فن ها، کمپرسورها، نوار نقاله ها و ماشین آلات صنعتی عمومی در کلاس 30 تا 90 کیلووات از منبع تغذیه 400 ولت - رتبه 200 آمپر مستقیماً این کلاس را پوشش می دهد.

سیستم های CNC و سروو درایو:تقویت کننده های سروو ماشین ابزار CNC و درایوهای اسپیندل که به گشتاور و کنترل دقیق سرعت نیاز دارند - سوئیچینگ با سرعت بالا پهنای باند حلقه جریان سریع را برای عملکرد سروو پاسخگو امکان پذیر می کند.

مراحل اینورتر یو پی اس:مراحل اینورتر منبع تغذیه اضطراری صنعتی و تجاری - جایی که کلاس 1200 ولت و رتبه 200 آمپر به سیستم های UPS با توان متوسط ​​خدمت می کنند.

اینورترهای خورشیدی:سیستم‌های اینورتر فتوولتائیک متصل به شبکه در طبقه بام تجاری و مقیاس صنعتی کوچک - کلاس 200A/1200V مراحل اینورتر را برای تاسیسات PV تجاری پوشش می‌دهد.

گرمایش القایی:اینورترهای گرمایش القایی با فرکانس متوسط ​​برای عملیات حرارتی صنعتی، آهنگری، و تجهیزات سخت کاری سطحی - که در آن سوئیچینگ IGBT با سرعت بالا از فرکانس های عملیاتی 20 تا 50 کیلوهرتز مورد نیاز پشتیبانی می کند.

سوالات متداول

Q1: تفاوت اصلی بین ماژول های سرعت بالا (HS) و IGBT با سرعت استاندارد در همان کلاس فعلی چیست؟

ماژول‌های پرسرعت زمان‌های سوئیچینگ سریع‌تر (tf کمتر) و انرژی سوئیچینگ کمتری در هر چرخه دارند - فرکانس‌های حامل PWM بالاتر با تلفات قابل کنترل را ممکن می‌سازند. ماژول‌های با سرعت استاندارد VCE (سات) پایین‌تری دارند - برای برنامه‌هایی که در فرکانس‌های پایین‌تر کار می‌کنند که در آن تلفات هدایت غالب است، بهتر است. HS را برای درایوهای PWM با فرکانس بالا (حامل بالای 4 کیلوهرتز) و استاندارد را برای کاربردهای کنترل فاز یا فرکانس پایین انتخاب کنید.

Q2: رتبه 200A چگونه به قدرت درایو موتور در منبع AC 400 ولت ترجمه می شود؟

از منبع تغذیه سه فاز 400 ولت AC، باس DC تقریباً 540 ولت است. در جریان موتور 200 آمپر، حداکثر توان خروجی تقریباً: P≈ √3 × 400 ولت × 200A × PF ≈ 110-130 کیلووات در ضریب توان واحد است. خروجی درایو امتیازی واقعی به عوامل درجه بندی بستگی دارد. اکثر درایوهای کلاس 200A در محدوده 90 تا 110 کیلووات رتبه بندی می شوند.

Q3: چه آماده سازی هیت سینک برای نصب PP20012HS اعمال می شود؟

سطح نصب هیت سینک را برای حذف آلودگی و ترکیب حرارتی قدیمی تمیز کنید. ترکیب رابط حرارتی جدید را به طور یکنواخت روی صفحه پایه ماژول اعمال کنید. پیچ های نصب گشتاور به مقدار مشخص شده ABB - گشتاور ناکافی مقاومت حرارتی را افزایش می دهد. گشتاور بیش از حد باعث آسیب صفحه پایه می شود. قبل از راه اندازی اطمینان حاصل کنید که مقاومت حرارتی هیت سینک برای جریان عملیاتی 200 آمپر و دمای محیط کافی است.

Q4: چه اقدامات احتیاطی ایمنی قبل از تعویض PP20012HS اعمال می شود؟

درایو را از منبع تغذیه جدا کنید. به خازن های باس DC اجازه دهید تا به طور کامل تخلیه شوند - قبل از دسترسی به اجزای داخلی، ولتاژ باس زیر 50 ولت را بررسی کنید. باس 1200 ولت DC ولتاژ کشنده را پس از جداسازی شبکه برای چند دقیقه حفظ می کند. روش تخلیه دستی تعمیر و نگهداری درایو را دنبال کنید و از یک ولتاژ سنج کالیبره شده برای بررسی سطوح ولتاژ ایمن قبل از دست زدن به هر نیمه هادی برق استفاده کنید.
