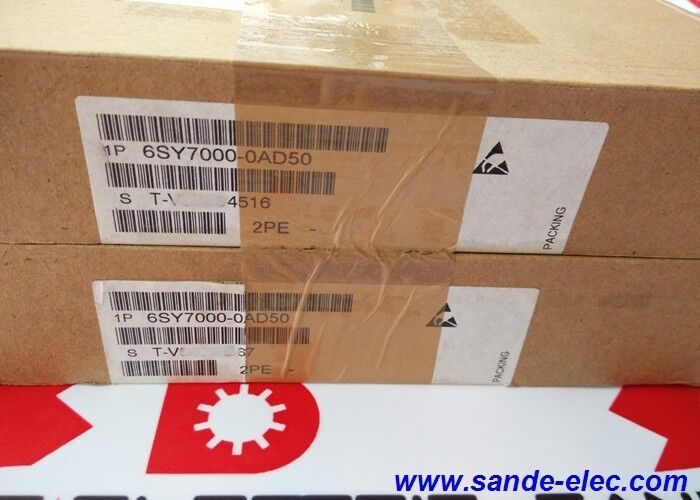

ماژول IGBT جدید زیمنس 6SY7000-0AD50 در جعبه 6SY70000AD50

6SY7000-0AD50 | ماژول زیمنس SIMOVERT MASTERDRIVES IGBT — FZ1800R16KF4 / 1800A / 1600V / اینورتر جانبی ژنراتور

FZ1800R16KF4 - IGBT در قلب 6SY7000-0AD50

6SY7000-0AD50 نام قطعه یدکی زیمنس برای ماژول Infineon FZ1800R16KF4 IGBT است که در سیستم های درایو بزرگ SIMOVERT MASTERDRIVES نصب شده است. FZ1800R16KF4 یک ماژول IGBT با فرمت Infineon EconoPACK+ است:

نام گذاری FZ:"FZ" محفظه Infineon EconoPACK+ را با فناوری تماس با فشار مناسب و دیودهای چرخ آزاد یکپارچه شناسایی می کند - نسلی از ماژول IGBT که قبل از فرمت EconoPACK+4 بعدی بود.

جریان کلکتور 1800A:قابلیت جریان مداوم در وضعیت ماژول در دمای نامی مورد. در 1800A، این یکی از بالاترین ماژول‌های استاندارد IGBT در قالب EconoPACK+ است - مناسب برای کلاس‌های پرقدرت نصب‌های SIMOVERT MASTERDRIVES.

ولتاژ مسدود کننده 1600 ولت:ولتاژ خرابی کلکتور-امیتر از 1600 ولت فراتر می رود - حاشیه ایمنی 2× مورد نیاز را در گذرگاه DC ~ 800 ولتی یک سیستم درایو استاندارد 480 ولت AC فراهم می کند و ولتاژ باس DC بالاتر از تاسیسات منبع تغذیه 660-690 ولت AC را پوشش می دهد.

مشخصات کلیدی

سری 6SY7000 — قطعات یدکی SIMOVERT MASTERDRIVES IGBT

سری کاتالوگ 6SY7000 محدوده تعیین قطعات یدکی زیمنس برای IGBT و ماژول های نیمه هادی قدرتی است که در درایوهای شاسی SIMOVERT MASTERDRIVES استفاده می شود. پیشوند 6SY این قطعات را به‌عنوان قطعات یدکی SIMOVERT شناسایی می‌کند - نه ماژول‌های مستقل IGBT برای توزیع عمومی در بازار، بلکه واحدهایی از پیش پیکربندی، آزمایش شده و فهرست‌بندی شده برای موقعیت‌های نصب MASTERDRIVES خاص:

موقعیت یابی خاص:هر شماره قطعه 6SY7000 مربوط به یک موقعیت تعریف شده در یک شاسی محرک MASTERDRIVES خاص است - سمت ژنراتور، سمت خط یا موقعیت فاز خاص در داخل پل اینورتر.

مشخصات از پیش تطبیق شده:زیمنس اطمینان می‌دهد که ماژول FZ1800R16KF4 در 6SY7000-0AD50 با رابط حرارتی، نصب و درایو گیت در شاسی MASTERDRIVES مطابقت دارد - عدم قطعیت سازگاری را در مقایسه با تامین یک FZ1800R16Finfiontalotalota عمومی از بین می‌برد.

برنامه ها - درایوهای صنعتی پرقدرت

6SY7000-0AD50 در ولتاژ 1800A / 1600 ولت، بزرگترین برنامه های کاربردی درایو صنعتی را ارائه می دهد:

کارخانه های نورد صنعت فولاد:محرک اصلی و درایوهای کمکی کارخانه نورد گرم و سرد - با حداکثر جریان موتور در محدوده کیلو آمپر در طول نورد بیلت و عملیات کنترل کشش.

ماشین آلات کاغذ و مقوا:سیستم های محرک اصلی ماشین کاغذی بزرگ که به کنترل سرعت متغیر صاف موتورها در کلاس چند مگاواتی نیاز دارند.

بالابرهای معدن:تجهیزات بالابرنده شفت معدن عمیق - موتورهای بزرگ، گشتاورهای بالا، عملیات احیا کننده در هنگام پایین آوردن، و چرخه های کاری سخت.

مبدل های توربین بادی:مراحل اینورتر سمت شبکه و سمت ژنراتور در مبدل‌های قدرت توربین بادی چند مگاواتی - که در آن ولتاژ مسدودکننده 1600 ولت ولتاژهای پیوند DC بالاتری را که در طراحی مبدل‌های ولتاژ بالا استفاده می‌شود، تطبیق می‌دهد.

سوالات متداول

Q1: تفاوت بین 6SY7000-0AD50 (1800A) و 6SY7000-0AC37 (1200A) در یک سیستم MASTERDRIVES چیست؟

6SY7000-0AD50 (FZ1800R16KF4، 1800A) ماژول اینورتر ژنراتور/سمت موتور در پیکربندی MASTERDRIVES با بالاترین قدرت است. 6SY7000-0AC37 (FZ1200R16KF4، 1200A) ماژول خط/طرف تامین در سیستم‌های MASTERDRIVES احیاکننده است. طرف ژنراتور معمولاً جریان پیک بالاتری نسبت به سمت خط در طول رویدادهای اضافه بار موتور دارد - از این رو رتبه بالاتر 1800A برای موقعیت سمت ژنراتور است.

Q2: آیا می توان 6SY7000-0AD50 را با FZ1800R16KF4 مستقیماً از Infineon جایگزین کرد؟

از نظر فنی، 6SY7000-0AD50 از Infineon FZ1800R16KF4 به عنوان دستگاه اصلی IGBT خود استفاده می کند. با این حال، ماژول‌های سری 6SY7000 زیمنس برای موقعیت نصب MASTERDRIVES از قبل غربالگری و فهرست‌بندی شده‌اند. برای اهداف گارانتی و خدمات SIMOVERT MASTERDRIVES، استفاده از کاتالوگ 6SY7000-0AD50 زیمنس روش صحیحی است. تعویض مستقیم Infineon FZ1800R16KF4 از نظر فنی برای مهندسین با تجربه تعمیر و نگهداری درایو که می توانند رابط حرارتی و سازگاری نصب را تأیید کنند امکان پذیر است.

Q3: هنگام تعویض 6SY7000-0AD50 در شاسی MASTERDRIVES چه اقدامات احتیاطی ایمنی اعمال می شود؟

گذرگاه DC SIMOVERT MASTERDRIVES در کلاس 1600 ولت ولتاژ خطرناک را پس از جداسازی شبکه حفظ می کند - روش تخلیه کامل دفترچه راهنمای تعمیر و نگهداری MASTERDRIVES را دنبال کنید و قبل از دسترسی به اجزای مرحله برق بررسی کنید که ولتاژ باس DC زیر 50 ولت است. با قابلیت 1800A، این ماژول ها از نظر فیزیکی بزرگ و سنگین هستند - هر دو دست و اقدامات احتیاطی مناسب ESD مورد نیاز است. مشخصات گشتاور مستند شده زیمنس را برای پیچ های نصب ماژول دنبال کنید.

Q4: چه علائمی نشان دهنده خرابی ماژول IGBT 6SY7000-0AD50 در نصب MASTERDRIVES است؟

خرابی‌های IGBT سمت ژنراتور معمولاً آلارم‌های سخت‌افزاری F030 را ایجاد می‌کنند که نشان‌دهنده جریان اضافه، اتصال کوتاه یا کاهش اشباع ماژول قدرت هستند - که در هنگام فعال کردن درایو یا تحت بار ظاهر می‌شوند. کدهای هشدار خاص به فاز پل اینورتر آسیب دیده اشاره می کنند. از خطاهای برد کنترل (که خطاهای پارامتری یا ارتباطی ایجاد می کند) و از خطاهای موتور (که الگوهای عدم تقارن جریان را ایجاد می کند) تشخیص دهید. با اندازه گیری مقاومت اتصالات IGBT با اتوبوس DC تخلیه شده تأیید کنید.

Q5: مشخصات نصب و رابط حرارتی برای 6SY7000-0AD50 چیست؟

ماژول های FZ1800R16KF4 EconoPACK+ به یک سطح هیت سینک صاف و تمیز با ترکیب رابط حرارتی مناسب (گریس یا پد حرارتی) و گشتاور نصب بر اساس مشخصات برگه اطلاعات Infineon FZ1800R16KF4 نیاز دارند. فشار تماس ناکافی یا رابط حرارتی آلوده به طور قابل‌توجهی دمای اتصال را تحت اتلاف توان یکسان افزایش می‌دهد – که قابلیت اطمینان ماژول را کاهش می‌دهد و احتمالاً باعث خرابی زودرس می‌شود. راهنمای تعمیر و نگهداری شاسی MASTERDRIVES را برای گشتاور نصب خاص و مشخصات ترکیب حرارتی دنبال کنید.
