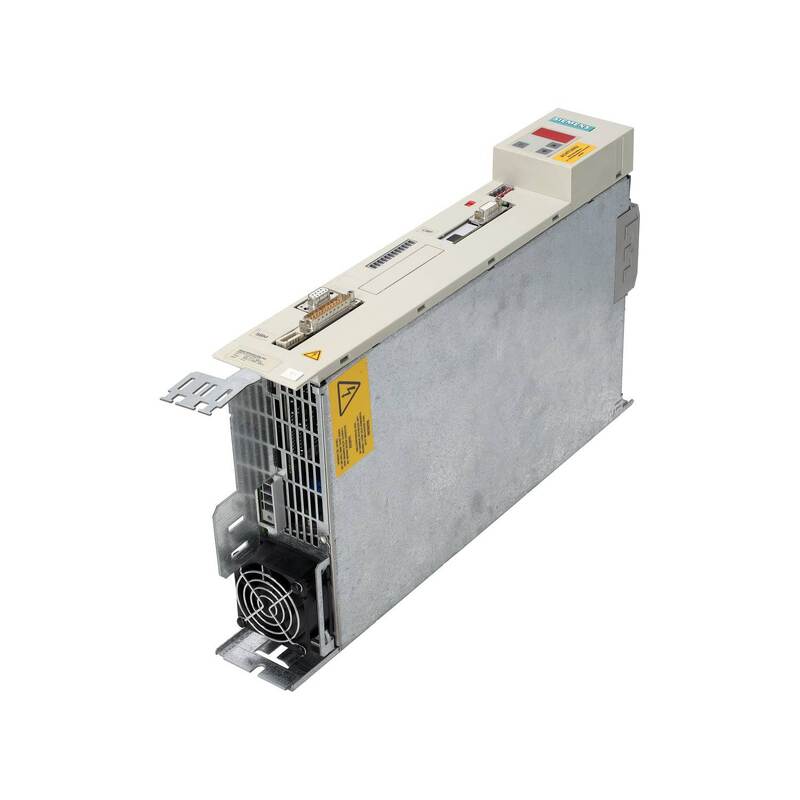

زیمنس 6SE7014-0TP70 | SIMOVERT MASTERDRIVES MC Performance 2 — اینورتر DC-AC کامپکت پلاس 1.5 کیلووات

شماره قطعه: 6SE7014-0TP70

سازنده: زیمنس AG (آلمان)

نوع محصول: اینورتر DC-AC — واحد کامپکت پلاس

خانواده محصول: SIMOVERT MASTERDRIVES Motion Control Performance 2

مرور کلی

6SE7014-0TP70 یک اینورتر DC-AC 1.5 کیلووات در خانواده SIMOVERT MASTERDRIVES Motion Control (MC) Performance 2 زیمنس است. این دستگاه از یک باس DC مشترک در ولتاژ 510 تا 650 ولت DC کار می کند — که توسط یک رکتیفایر مشترک تامین می شود — و خروجی AC سه فاز کنترل شده را برای کنترل محور سروو ارائه می دهد. Performance 2 به معنای قابلیت کنترل حرکت کامل است: کنترل موقعیت، دنده الکترونیکی و کنترل برداری پویا.

این یک واحد ورودی فقط DC است. فاقد رکتیفایر جلویی است. این دستگاه در کنار سایر اینورترهای کامپکت پلاس بر روی یک باس DC مشترک نصب می شود، که یک معماری استاندارد برای ماشین ابزار چند محوره و خطوط بسته بندی است.

انواع با پسوند Z (مانند 6SE7014-0TP70-Z C33+G91+K80) شامل گزینه های نصب شده در کارخانه مانند بردهای بازخورد روتاری، PROFIBUS و توقف ایمن هستند. هنگام تهیه، گزینه های مورد نیاز را تأیید کنید.

مشخصات کلیدی

سوالات متداول

سوال 1: اگر این درایو محور دچار خطا شود، آیا باس DC مشترک خاموش می شود؟

خیر. خطاهای اینورتر منفرد فقط آن محور را خاموش می کند. رکتیفایر مشترک و سایر محورها به طور عادی به کار خود ادامه می دهند.

سوال 2: آیا جایگزینی 6SE7014-0TP70 نیاز به راه‌اندازی مجدد کامل دارد؟

بدون پشتیبان پارامتر، بله — داده‌های موتور و بهره‌های کنترلی باید دوباره وارد شوند. با یک فایل پشتیبان DriveMonitor از واحد اصلی، مجموعه پارامتر را بازیابی کنید و درایو در عرض چند دقیقه عملیاتی می شود.

سوال 3: معادل فعلی زیمنس برای تاسیسات جدید چیست؟

ماژول‌های موتور کتابچه‌ای SINAMICS S120 همان نقش را در یک باس DC مشترک ایفا می‌کنند. مهاجرت نیاز به بازطراحی کامل سیستم دارد — سخت‌افزار، سیم‌کشی و پارامترسازی همگی متفاوت هستند.

سوال 4: درایو در ابتدای هر حرکت موقعیت‌یابی با خطای F028 مواجه می شود. ابتدا چه چیزی باید بررسی شود؟

پارامتر P102 (جریان نامی موتور) را با پلاک موتور مطابقت دهید. حد جریان کمتر از حد تعیین شده باعث توقف درایو در حین شتاب گیری و ایجاد خطای F028 می شود.

سوال 5: آیا یک اینورتر کامپکت پلاس 4 کیلووات می تواند جایگزین این واحد 1.5 کیلووات بر روی همان موتور شود؟

در اصل بله — اینورتر از طریق پارامترسازی به جریان نامی موتور کاهش می یابد. تأیید کنید که واحد با رتبه بالاتر از نظر فیزیکی در موقعیت نصب قرار می گیرد و باس DC ظرفیت کافی برای جریان پیک آن را دارد.
