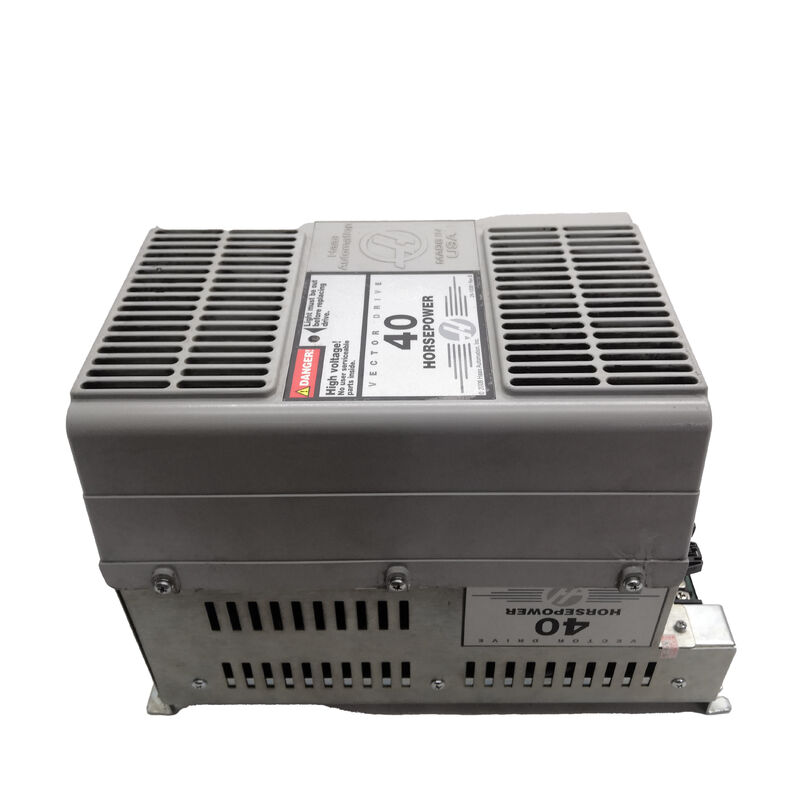

اینورتر فرکانس متغیر 40 اسب بخار HAAS Vector Drive 29-10081

هاس اتوماسیون 29-10081 | درایو وکتور 40 اسب بخار - ورودی 230 ولت AC / 325 ولت DC به سرووها / متوقف شده

درایو برداری 40 اسب بخار - قلب نیرومند مرکز ماشینکاری هاس

29-10081 درایو برداری 40 اسب بخاری Haas Automation است - ماژول الکترونیک قدرت که ورودی برق 230 ولت متناوب را می گیرد و 325 ولت DC را برای تامین تقویت کننده های سروو که موتورهای محور و اسپیندل را هدایت می کنند، تولید می کند. در یک مرکز ماشینکاری Haas CNC، درایو برداری مرحله مرکزی تبدیل توان است. هر محور سروو محور و موتور اسپیندل قدرت عملیاتی خود را از گذرگاه DC که این درایو تولید می کند می گیرد.

کنترل درایو برداری (کنترل بردار شار) کنترل دقیقی بر روی سرعت و گشتاور موتور اسپیندل را بدون نیاز به دستگاه بازخورد سرعت روی موتور حفظ می کند - درایو بردار جریان مورد نیاز را در زمان واقعی از معادلات مدل موتور محاسبه می کند. با قدرت 40 اسب بخار، 29-10081 کلاس قدرت اسپیندل مراکز ماشینکاری عمودی میان رده هاس را پوشش می دهد، جایی که برش سنگین پایدار در سرعت های اسپیندل بالا مستلزم ارائه توان قابل اطمینان و کنترل شده است.

نام Rev B بازبینی سخت افزاری طراحی پایه 29-10081 را مشخص می کند. هاس تغییراتی در سطح بازبینی برای بهبود قابلیت اطمینان یا ترکیب به‌روزرسانی‌های مؤلفه ایجاد کرد. هر دو نسخه پایه و Rev B نصب دستگاه مشابهی را انجام می دهند. هنگام سفارش، تأیید کنید که کدام نسخه از برچسب درایو نصب شده است.

مشخصات کلیدی

الگوهای شکست و اقتصاد تعمیرات

درایوهای برداری از طریق دو مکانیسم گسترده شکست می خورند. خرابی های مرحله برق - IGBT های آسیب دیده، پل های یکسو کننده خراب یا خازن های باس DC از کار افتاده - خطاهای سطح قطعه هستند که مراکز تعمیر آموزش دیده به طور مستقیم تشخیص داده و تعمیر می کنند. خرابی برد کنترل - آی سی های درایور گیت خراب، مدارهای کنترل DSP آسیب دیده، یا خطاهای منبع تغذیه در بخش کنترل درایو - نیز قابل تعمیر هستند اما نیاز به ابزارهای تخصصی تری دارند.

از آنجایی که 29-10081 متوقف شده است، تعمیر اغلب از نظر اقتصادی و لجستیکی عملی تر از تامین یک واحد جدید است. دستگاه Haas نمی تواند بدون درایو برداری عملکردی کار کند - یک 29-10081 ناموفق دستگاه را به طور کامل متوقف می کند. ارائه دهندگان تخصصی تعمیر درایو هاس تجهیزات تست پیکربندی شده برای این درایو خاص را حمل می کنند و می توانند واحد تعمیر شده را در شرایط بار واقعی قبل از بازگشت بررسی کنند.

هنگامی که درایو از کار می افتد، قبل از برداشتن آن، تمام کدهای هشدار نمایش داده شده در کنترل هاس، شرایط خرابی (بار در حین برش، بیکاری، هنگام روشن شدن) و وضعیت هر LED نشانگر روی صفحه درایو را ضبط کنید. این اطلاعات به مرکز تعمیر این امکان را می دهد که خطا را دوباره تولید کند و پس از تعمیر، رفع آن را تأیید کند.

سوالات متداول

Q1: درایو برداری 29-10081 واقعاً در ماشین هاس چه نیرو می دهد؟

درایو برق AC 230 ولت را به ولتاژ باس 325 ولت DC تبدیل می کند. این باس DC مستقیماً ماژول‌های تقویت‌کننده سروو را که تمام موتورهای محور (X، Y، Z و محورهای اضافی) و موتور اسپیندل را هدایت می‌کنند، تغذیه می‌کند. تمام حرکات ماشین - موقعیت محور و چرخش دوک - به عملکرد این درایو و تولید ولتاژ باس DC صحیح بستگی دارد.

Q2: ماشین هاس یک خطای درایو برداری را نشان می دهد و حرکت نمی کند. آیا درایو همیشه علت است؟

نه همیشه. خطاهای درایو برداری همچنین می تواند توسط موتور خراب، کابل موتور آسیب دیده که باعث اتصال کوتاه می شود، خرابی تقویت کننده سروو در بارگذاری گذرگاه DC یا مشکل در منبع ورودی AC ایجاد شود. قبل از جدا کردن درایو، ولتاژ ورودی AC را در پایانه های درایو تأیید کنید و تمام کابل های برق موتور را به صورت بصری برای آسیب دیدن بررسی کنید. اگر خطا فقط تحت بار در یک محور خاص ظاهر شود، موتور یا تقویت کننده آن محور دلیل محتمل تر است.

Q3: آیا 29-10081 قابل تعمیر است یا باید تعویض شود؟

تعمیر رویکرد استاندارد برای این واحد متوقف شده است. متخصصان تعمیر درایو وکتور با تجهیزات تست مخصوص Haas می‌توانند خرابی‌های IGBT، تخریب خازن، خطاهای یکسوکننده و عیوب برد کنترل را در سطح قطعه تشخیص داده و تعمیر کنند. یک واحد تعمیر شده از یک مرکز تعمیرات واجد شرایط با آزمایش بار عملکردی جایگزین قابل اعتمادی برای جایگزینی است.

Q4: تفاوت بین پایه 29-10081 و نسخه Rev B چیست؟

نام Rev B نشان‌دهنده یک ویرایش سخت‌افزاری Haas است که در طول تولید 29-10081 انجام شده است. این بازبینی معمولاً شامل به‌روزرسانی‌های مشخصات مؤلفه یا بهبود مدار می‌شود و در عین حال همان رتبه‌بندی‌های الکتریکی و رابط فیزیکی را حفظ می‌کند. هر دو نسخه نصب ماشین یکسانی را انجام می دهند. هنگام سفارش تعویض یا درخواست تعمیر، بازبینی واحد نصب شده را از روی برچسب آن تأیید کنید.

Q5: 29-10081 متوقف شده است. جایگزین از کجا می توان تهیه کرد؟

از طریق بازار پس از Haas CNC - متخصصان تعمیر درایو هاس، نمایندگی‌های مازاد آزمایش شده، و خدمات مبادله‌ای که 29-10081 سهام را از ماشین‌های از کار افتاده نگهداری می‌کنند. واحد مبادله تعمیر شده رایج ترین مسیر تامین این درایو قطع شده است. قبل از پذیرش جایگزینی، مطابقت شماره قطعه و سطح تجدید نظر را تأیید کنید.
