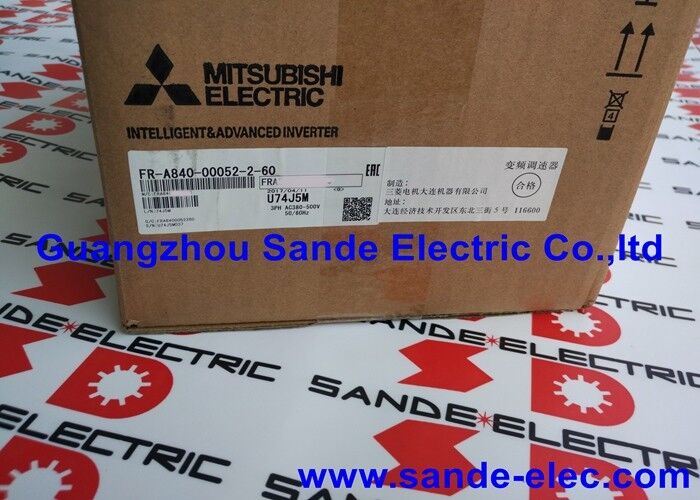

ODM Mitsubishi فرکانس درایو تبدیل کننده اینورتر FR-A840-00052-2-60

FR-A840-00052-2-60 ∙ ميتسوبيشي FR-A800 سري اينورتر ∙ 52A SLD / 400V 3 فاز / CA نوع / پوشش بوردي (3C2)

Mitsubishi FR-A800 سری اینورتر با عملکرد بالا

The FR-A840-00052-2-60 is from Mitsubishi Electric's FREQROL FR-A800 series — the company's high-performance inverter platform offering advanced vector control and comprehensive motor control capabilityFR-A800 به کاربردهای سخت افزاری که کنترل دقیق سرعت و گشتاور، پاسخ سریع پویا و ویژگی های کنترل موتور را نیاز دارند، هدف قرار می دهد.

نام FR-A840 مدل استاندارد سه فاز 400 ولت را در محدوده FR-A800 شناسایی می کند و این واحد دارای یک جریان اینورتر 52A SLD (Super Light Duty) است.

مشخصات کلیدی

FR-A840 ۳ درجه بار بیش از حد برای یک پلت فرم سخت افزاری

سری FR-A800 میتسوبیشی از یک سیستم درجه بندی چندگانه استفاده می کند که چندین کلاس قدرت موتور را به یک واحد سخت افزاری اینورتر واحد بر اساس وظیفه بیش از حد برنامه اختصاص می دهد:

SLD (سپر سبک):52A به طور مداوم با بیش از حد 110٪ برای 60 ثانیه. برای بار های فن و پمپ که تقاضای بیش از حد کم است، اعمال می شود.درجه بندی 52A SLD مربوط به ظرفیت موتور تقریبا 30kW برای برنامه های فن / پمپ است.

LD (تولید سبک):یک جریان مداوم کمی پایین تر برای 120٪ بیش از حد برای 60 ثانیه برای برنامه های کاربردی با تقاضای متوسط بار گذرا.

ND (وظیفه عادی):محافظه کارانه ترین درجه بندی، فراهم کردن 150٪ بیش از حد برای 60 ثانیه برای بارهای گشتاور ثابت (کنورترها، لیفت ها، کمپرسورها) که نیاز به ظرفیت بیش از حد دارند.

درجه بندی 52A SLD در FR-A840-00052-2-60 نشان می دهد که این اینورتر می تواند با موتورهای تا حدود 30kW در سرویس فن و پمپ یا یک موتور کوچکتر در سرویس دمای ثابت ND مطابقت داشته باشد.رتبه بندی وظیفه ای را انتخاب کنید که با مشخصات بار بیش از حد برنامه مطابقت داشته باشد.

برنامه های کاربردی در جایی که نیاز به پوشش 3C2 وجود دارد

تصفیه فاضلاب:محیط های سالن پمپ در کارخانه های تصفیه فاضلاب ترکیبی از رطوبت، گاز سولفید هیدروژن و آمونیاک هستند که یک محیط خوردنی چالش برانگیز برای الکترونیک بدون محافظت ایجاد می کنند.FR-A840-00052-2-60 با پوشش 3C2 کار می کند با اطمینان در این شرایط.

محیط های ساحلی و دریایی:هوای مرطوب مملو از نمک، خوردگی PCB های محافظت نشده را در تاسیسات ساحلی تسریع می کند. پوشش 3C2 حفاظت لازم را برای عملکرد طولانی مدت و قابل اعتماد فراهم می کند.

کارخانه های پردازش شیمیایی:در محیط های تولید مواد شیمیایی که گاز های فرآیند ممکن است به اتاق محرک فرار کنند، محرک های پمپ و فن نیاز به حفاظت سطح 3C2 دارند.

فرآوری مواد غذایی و نوشیدنی:عملیات شستشوی منظم و تمیز کردن بقایای شیمیایی محیط خوردنی را برای درایوهای استاندارد ایجاد می کند.

سوالات عمومی

Q1: رتبه قدرت موتور برای FR-A840-00052-2-60 در برنامه های SLD در مقابل ND چیست؟

در 52A SLD (فان / پمپ) ، این اینورتر برای ظرفیت موتور سه فاز حدود 30kW تعیین شده است. در پیکربندی ND (وظیفه عادی، 150٪ بیش از حد بار) ،همان سخت افزاری 52A به یک موتور کوچکتر خدمت می کند. معمولاً در حدود 22 کیلو وات در سرویس NDقدرت موتور مخصوص برای هر کلاس وظیفه از راهنمای انتخاب اینورتر Mitsubishi FR-A800 تحت FR-A840-00052 تایید شده است.

سوال2: "بدون هدایت کننده پوشش داده شده" برای FR-A840-00052-2-60 به چه معناست؟

مشخصات "-60" شامل پوشش صفحه 3C2 و "بدون رسانای پوشش داده شده" است که به این معنی است که هادی های بس قدرت در داخل اینورتر لاستیک یا نقره ای نیستند.درایو های استاندارد ممکن است از میله های اتوبوس قلع پوشیده برای جلوگیری از اکسیداسیون سطح استفاده کنند; FR-A840-00052-2-60 از هادی های بدون پوشش استفاده می کند.این در ارتباط با روش پوشش صفحه مناسب است. حفاظت سطح صفحه توسط پوشش مطابق به جای پوشش رسانا فراهم می شود..

سوال 3: آیا FR-A840-00052-2-60 می تواند با یک رمزگذاری کننده برای کنترل سرعت با دقت بالا استفاده شود؟

بله. سری FR-A800 پشتیبانی از بازخورد رمزگر از طریق یک کارت رابط رمزگر اختیاری (FR-A8AP، FR-A8APR، یا معادل) نصب شده در استخر گزینه ای اینورتر. با بازخورد رمزگر،FR-A840 کنترل سرعت را به طور کامل در حلقه بسته با دقت به طور قابل توجهی بهتر از بردار حلقه باز فراهم می کند.01٪ تنظیم سرعت تحت بار متغیر. این سطح دقت مناسب برای محرک های اسپندل ماشین آلات ، ماشین آلات پیچ و خم و سایر کاربردهایی است که نیاز به دقت سرعت بسیار بالا دارند.

سوال 4: آیا پوشش 3C2 با پوشش مطابق یکسان است؟

3C2 یک طبقه بندی محیط زیست IEC است که شدت محیط خوردگی را تعریف می کند ️ این خود مشخصات مواد پوشش نیست.حفاظت فیزیکی توسط یک پوشش مطابق به صفحه های مداری (معمولا اکریلیک) اعمال می شود.، پلی اورتان یا رزین سیلیکون).فرآیند انتخاب و استفاده از پوشش توسط میتسوبیشی مشخص شده است تا حفاظت مورد نیاز را در برابر مواد شیمیایی و رطوبت سطح تعریف شده در کلاس محیط 3C2 فراهم کند..

سوال 5: چه گزینه های ارتباطی در FR-A840-00052-2-60 وجود دارد؟

بستر FR-A800 از طیف گسترده ای از گزینه های ارتباطی از طریق کارت های گزینه ای پشتیبانی می کند: PROFIBUS DP (FR-A8NCE) ، PROFINET (FR-A8NP) ، EtherNet / IP (FR-A8NCI) ، CC-Link (FR-A8NC) ، Modbus / TCP و DeviceNet.کارت گزینه خاص در پورت ارتباطی اینورتر نصب شده استCC-Link معمولا برای ادغام Mitsubishi MELSEC PLC استفاده می شود؛ PROFIBUS و PROFINET سیستم های مبتنی بر SIMATIC را پشتیبانی می کنند.درایو پایه شامل یک پورت RS-485 برای ارتباطات سریالی Modbus RTU بدون یک کارت گزینه ای است.
