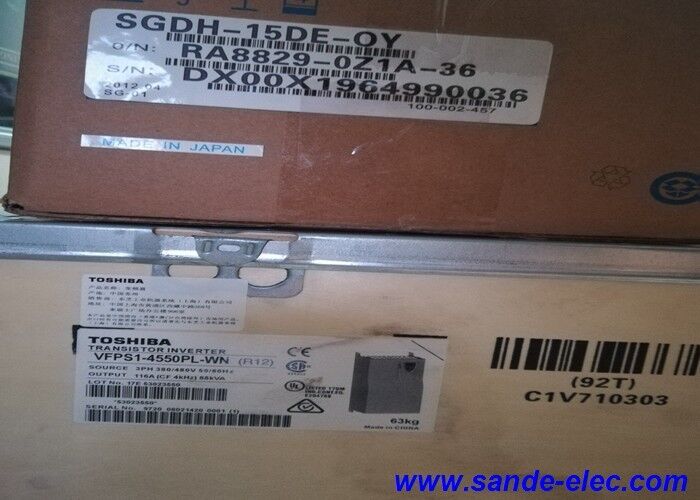

ترانزیستور درایو اینورتر فرکانس متغیر توشیبا VFPS1-4550PL-WN

VFPS1-4550PL-WN. Toshiba TOSVERT VF-PS1 اینورتر 55kW / 116A / 400V 3 فاز / فن و پمپ درایو / STO / C3 EMC

TOSVERT VF-PS1 پلت فرم فن و پمپ توشیبا

VFPS1-4550PL-WN از سری TOSVERT VF-PS1 توشیبا است. یک محدوده درایو فرکانس متغیر است که به طور خاص برای برنامه های فن و پمپ در سراسر طیف قدرت صنعتی کامل از 0 طراحی شده است.75kW تا 630kW. VF-PS1 بر اساس ویژگی های عملیاتی فن ها و پمپ های سانتریفیوژ طراحی شده استشامل الگوریتم های کنترل و ویژگی های بهینه سازی انرژی است که به طور خاص برای بارهای چرخش متغیر توسعه یافته است.

در 55kW (116A، سه فاز 400V) ، VFPS1-4550PL-WN به فن و پمپ های بزرگتر در تاسیسات صنعتی و تجاری خدمت می کندپمپ های فرعی با سر بالا، و درایوهای کمپرسور صنعتی.

مشخصات کلیدی

55kW فن و پمپ درایو قانون مکعب صرفه جویی در انرژی

در 55 کیلو وات، پس انداز انرژی بالقوه از کنترل سرعت متغیر بار فن و پمپ قابل توجه است:

قانون فان (Fan Law) رابطه مکعب:یک فن 55kW که با 80 درصد سرعت کامل کار می کند، تنها 51 درصد از قدرت سرعت کامل را مصرف می کند. تقریبا 28kW به جای 55kW. در سرعت 60٪،مصرف برق به 22٪ از بار کامل کاهش می یابد زیر 12kW از همان موتور 55kW.

مقیاس صرفه جویی در 55 کیلو وات:در یک سیستم که با سرعت متوسط 70٪ کار می کند، VF-PS1 مصرف انرژی سالانه را تقریباً 66٪ در مقایسه با کار با سرعت ثابت با کنترل دامپر یا شیر کاهش می دهد.در نرخ انرژی صنعتی، پس انداز بر روی یک محرک 55kW به طور مداوم نشان دهنده کاهش قابل توجهی در هزینه های سالانه است

The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.

سناریوهای کاربرد

درایو فن برج خنک کننده بزرگ:یک مرکز داده یا برج خنک کننده فرآیند صنعتی از یک فن محوری 55kW برای رد گرما استفاده می کند.VFPS1-4550PL-WN کنترل سرعت متغیر متناسب با تقاضای خنک کننده را فراهم می کند ️ در طول دوره های خنک تر، فن را با سرعت 70٪ اجرا کنیدکاهش مصرف انرژی به کمتر از 35 درصد از بار کامل.

محرک پمپ فرایندهای با سر بالا:یک پمپ سانتریفیوژ با سر بالا در یک کارخانه فرآیند شیمیایی نیاز به کنترل جریان متغیر دارد. VFPS1-4550PL-WN موتور پمپ 55kW را با سرعت متغیر هدایت می کند،جایگزین کردن عملکرد ناکارآمد دریچه کنترل فشار با کنترل سرعت کارآمد انرژی.

سوالات عمومی

سوال1: سری VF-PS1 با سری VFAS1 عمومی توشیبا چگونه متفاوت است؟

VF-PS1 یک فن و پمپ اختصاصی توشیبا است که برای بار های چرخش متغیر (قانون مربع) با الگوریتم های بهینه سازی انرژی، پمپ و فن برنامه های پیش تنظیم شده بهینه شده است.و ویژگی هایی مانند کنترل PID برای تنظیم فشار / جریان و حالت خودکار صرفه جویی در انرژیVFAS1 یک محرک عمومی توشیبا است که بدون بهینه سازی خاص VF-PS1 برای کاربردهای فن و پمپ، هر دو بار تورم ثابت و تورم متغیر را پوشش می دهد.VF-PS1 انتخاب مناسب تر استبرای بارهای دارای گشتاور ثابت مانند کانویرها و محرک های ماشین، VFAS1 استفاده می شود.

Q2: طبقه بندی C3 EMC برای VFPS1-4550PL-WN چه معنایی دارد؟

C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionمحدودیت های C3 برای انتشارات هدایت شده و تابش شده اعمال می شود زمانی که درایو با طول کابل ها و شیوه های توصیه شده نصب شود.برای تاسیسات در مناطق مسکونی یا مخلوط مسکونی/صنعت (تقاضیات دسته C1 یا C2)ممکن است نیاز به فیلتر کردن اضافی EMC خارجی باشد.

سوال 3: VF-PS1 چه قابلیت کنترل PID را برای تنظیم پمپ و فن فراهم می کند؟

TOSVERT VF-PS1 شامل یک کنترل کننده PID ساخته شده برای تنظیم مستقیم حلقه بسته متغیرهای فرآیند فشار ، جریان ، دمای یا سطح است.یک سیگنال بازخورد 420mA یا 010V از یک سنسور فرآیند به ورودی آنالوگ درایو متصل می شودالگوریتم PID به طور خودکار سرعت موتور را برای حفظ نقطه تنظیم برنامه ریزی شده تنظیم می کند.این نیاز به یک PLC خارجی یا کنترل کننده فرآیند برای کنترل فرآیند مبتنی بر سرعت یک حلقه در اکثر برنامه های پمپ و فن را از بین می برد.

سوال 4: حداقل توصیه طول کابل موتور برای VFPS1-4550PL-WN در 55kW چیست؟

در خروجی 55 کیلو وات، ظرفیت کابل موتور باعث تولید ولتاژ فوق العاده موج منعکس شده در پایانه های موتور از سوئیچ PWM درایو می شود. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runsحداکثر طول کابل بدون فیلتر توصیه شده را از کتابچه نصب VF-PS1 تأیید کنید و با کابل نصب واقعی مقایسه کنید.

س5: آیا VFPS1-4550PL-WN از کنترل مرحله بندی پمپ چندگانه پشتیبانی می کند؟

بله ‬توشیبا VF-PS1 از حالت های کار چند پمپ پشتیبانی می کند.از جمله کنترل آبشار که در آن اینورتر یک پمپ با سرعت متغیر را کنترل می کند در حالی که پمپ های ثابت دیگر را بر اساس تقاضای سیستم روشن و خاموش می کند. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
