آلن بردلی پاورفلکس 40 22B-D017N104 Ser. یک AC Drive OEM

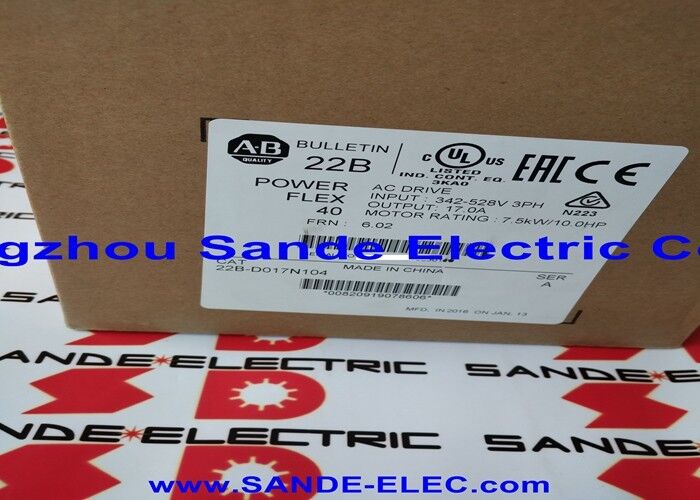

22B-D017N104 | درایو AC فرکانس قابل تنظیم سری 40 — 7.5 کیلو وات / 10 اسب بخار / 17 آمپر / 480 ولت 3 فاز / ترمز استاندارد / پایه پنل / IP20

سری 40 - درایو AC میان رده در 7.5 کیلووات / 480 ولت

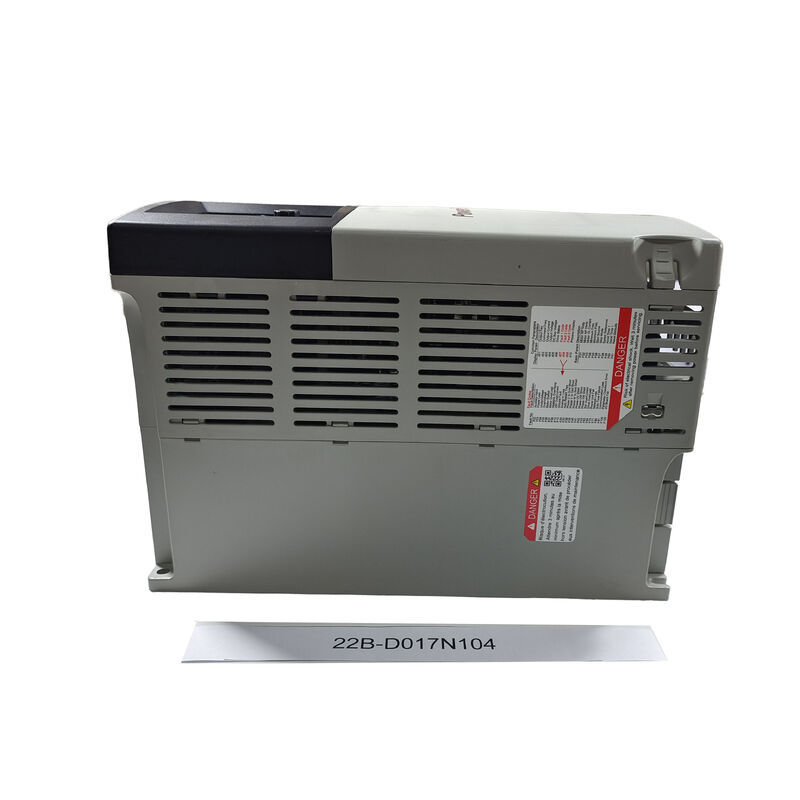

22B-D017N104 مدل 7.5 کیلوواتی 480 ولتی در محدوده درایو فرکانس قابل تنظیم سری 40 است. سری 40 یک پلت فرم درایو AC است که به طور گسترده ای مستقر شده است که کنترل سرعت موتور همه منظوره را در کلاس قدرت صنعتی میان رده هدف قرار می دهد. با خروجی 7.5 کیلووات در 480 ولت سه فاز، 22B-D017N104 در کلاس قدرت درایو قرار می گیرد که بخش بزرگی از کاربردهای کمکی نوار نقاله، پمپ، فن و ماشین ابزار صنعتی در محیط های تامین 460/480 ولت آمریکای شمالی را پوشش می دهد.

مشخصات کلیدی

ترانزیستور ترمز استاندارد - قابلیت ترمز دینامیکی

22B-D017N104 شامل یک ترانزیستور ترمز استاندارد است - یک تمایز قابل توجه با مدل های بدون ترمز:

کاری که ترانزیستور ترمز انجام می دهد:هنگامی که یک موتور کاهش سرعت ولتاژ باس DC را بالاتر از آستانه ترانزیستور ترمز می‌برد (معمولاً 750-800 ولت برای درایوهای 480 ولت)، ترانزیستور روشن می‌شود و یک مقاومت ترمز خارجی را در سراسر گذرگاه DC وصل می‌کند - انرژی تولید شده را به صورت گرما در مقاومت هدر می‌دهد.

چرا این موضوع در 7.5 کیلو وات مهم است:در 7.5 کیلو وات، اینرسی بار اغلب قابل توجه است. نوار نقاله‌ها، فن‌ها و ماشین‌ابزارها در این کلاس قدرت می‌توانند انرژی قابل‌توجهی در حین کاهش سرعت تولید کنند - به اندازه‌ای که حفاظت درایو در برابر اضافه ولتاژ را بدون اتلاف کنترل شده از بین ببرد. ترانزیستور ترمز استاندارد این امکان را فراهم می کند:

• زمان توقف کوتاهتر:کاهش سرعت سریع‌تر بدون ولتاژ اضافه - برای کنترل فرآیند و برنامه‌های ایمنی حیاتی است.
• کاهش مداوم:رمپ پایین با کنترل مکرر بدون توجه به تغییرات اینرسی بار.
• رعایت توقف اضطراری:برآوردن الزامات زمان توقف مرتبط با ایمنی که بازسازی در باس DC به تنهایی نمی تواند به آن دست یابد.

سناریوهای کاربردی

درایو نوار نقاله 10 اسب بخار با ترمز پویا:یک نوار نقاله خط تولید برای موقعیت یابی محصول نیاز به توقف سریع و قابل تکرار دارد. ترانزیستور ترمز استاندارد 22B-D017N104 کاهش سرعت کنترل شده را قادر می سازد تا در مدت زمان توقف مورد نیاز متوقف شود - اتصال یک مقاومت ترمز با اندازه اینرسی نوار نقاله و چرخه وظیفه توقف.

درایو پمپ 480 ولت:یک پمپ فرآیند صنعتی با موتور 10 اسب بخار به کنترل سرعت متغیر از منبع تغذیه 480 ولت نیاز دارد. 22B-D017N104 کنترل فرکانس قابل تنظیم را در محدوده عملکرد موتور فراهم می کند.

سوالات متداول

Q1: چه مقاومت ترمز با ترانزیستور ترمز استاندارد در 22B-D017N104 مورد نیاز است؟

حداقل مقاومت و درجه قدرت مقاومت ترمز باید از مستندات درایو بر اساس ممان اینرسی بار، زمان کاهش سرعت مورد نیاز و چرخه کار حوادث ترمز محاسبه شود. برای یک درایو 7.5 کیلوواتی در ولتاژ 480 ولت، حداقل مقدار مقاومت معمولاً در محدوده 40 تا 60Ω است، با درجه قدرت پیک به طور قابل توجهی بالاتر از توان خروجی نامی درایو - مقاومت حداکثر انرژی تولید شده را در طول هر رویداد ترمز جذب می‌کند. دفترچه راهنمای نصب سری 40 حداقل مقاومت و حداکثر چرخه کار را برای مقاومت ترمز مشخص می کند.

Q2: تفاوت بین "صفحه کلید ثابت" و گزینه صفحه کلید قابل جابجایی یا از راه دور چیست؟

صفحه کلید ثابت 22B-D017N104 به طور دائم در پانل جلویی درایو ادغام شده است - نمی توان آن را جدا کرد یا روی کابل به محل نصب از راه دور برد. این برای درایوهای نصب شده در مکان های قابل دسترس در کنترل پنل مناسب است. برخی از انواع سری 40 از صفحه‌کلید LCD از راه دور پشتیبانی می‌کنند که از طریق یک درگاه ارتباطی متصل می‌شود - به کارکرد درایو و نظارت از بیرون درب کابینت بدون باز کردن پانل اجازه می‌دهد. گزینه های صفحه کلید را از مستندات انتخاب محصول سری 40 تأیید کنید.

Q3: 22B-D017N104 از چه پروتکل های ارتباطی برای یکپارچه سازی PLC پشتیبانی می کند؟

پلت فرم سری 40 از گزینه های ارتباطی مختلف برای کنترل سرعت PLC و ادغام نظارت پشتیبانی می کند. درایوهای استاندارد شامل یک پورت داخلی RS485 (معمولاً از Modbus RTU یا یک پروتکل خاص سازنده پشتیبانی می‌کند) برای ارتباط سریال اولیه. ماژول‌های گزینه اتصال دستگاه جانبی DSI و سایر ارتباطات شبکه را فعال می‌کنند — گزینه‌های موجود و ماژول‌های شبکه خاص را برای نوع 22B-D017N104 از مستندات محصول سری 40 تأیید کنید.

Q4: هنگام اتصال مقاومت ترمز به 22B-D017N104 چه اقدامات احتیاطی ایمنی اعمال می شود؟

مقاومت ترمز به پایانه های باس DC درایو متصل می شود - که ولتاژ باس DC کامل (تقریباً 670-800 ولت در ورودی 480 ولت AC) را در حین کار و برای مدتی پس از جداسازی شبکه حمل می کند. منبع تغذیه را جدا کرده و قفل کنید، قبل از اتصال یا سرویس سیم‌کشی مقاومت ترمز، بررسی کنید که ولتاژ باس DC زیر 50 ولت (پس از زمان تخلیه مشخص شده) باشد. خود مقاومت ترمز می تواند در طول ترمزگیری شدید به دمای سطح بسیار بالایی برسد - مقاومت را در مکانی با فاصله کافی از پرسنل و مواد قابل احتراق نصب کنید.
