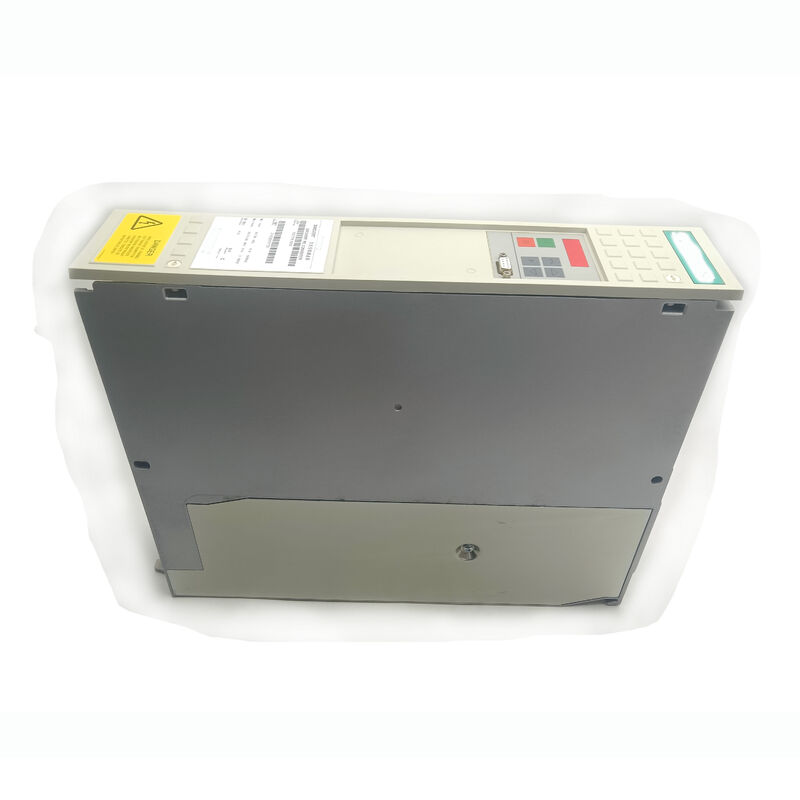

6SE7016-1EA51∙ Siemens SIMOVERT Masterdrives VC AC کمپکت کنورتر ∙ 380 ∙ 480V AC / 2.2kW / 6.1A / 51-Revision Hardware

6SE7016-1EA51 و 6SE7016-1EA61

6SE7016-1EA51 نسخه قبلی کنورتر فشرده AC-AC 6SE7016-1EA61 است. هر دو واحد فشرده کنترل بردار SIMOVERT MASTERDRIVES VC با ورودی AC 380V 480V در 2.2kW / 6.1A هستند.پسوند بازنگری نسل های سخت افزاری آنها را متمایز می کند:

نسخه 51 نشان دهنده نسل قبلی تولید SIMOVERT MASTERDRIVES است.و توانایی کنترل تفاوت های سخت افزاری درونی هر واحد کامپکت است.

مشخصات کلیدی

عملکرد مستقل AC-AC

مانند 6SE7016-1EA61 ، 6SE7016-1EA51 یک کنورتر AC-AC است که به طور مستقیم به یک منبع برق 380V480V AC متصل می شود و شامل مراحل مستقیم کننده داخلی و اینورتر خود است.هیچ ماژول تغذیه ی خارجی اتوبوس DC مورد نیاز نیست.

این پیکربندی مستقل AC-AC مزیت اصلی سری 6SE7016-1EA نسبت به سری DC-AC 1TA برای برنامه های تک محرک است:

طراحی سیستم ساده تر:یک درایو، یک اتصال به شبکه، یک کابل موتور، هیچ اتوبوس مشترک DC برای اندازه گیری، نصب یا کمیسیون نیست.

عملیات مستقل:هر واحد فشرده سری 1EA به طور مستقل کار می کند. یک مشکل در یک درایو بر سایر درایوهای دستگاه تأثیر نمی گذارد.

سناریوهای کاربرد

جايگزيني مشابه در دستگاه قديمي:یک ماشین تولید با اصلی 51-بازبینی SIMOVERT تبدیل های فشرده توسعه یک مشکل درایو.6SE7016-1EA51 یک جایگزین سخت افزاری را فراهم می کند که سازگاری با نسل سخت افزاری موجود را حفظ می کند.

تعمیرات برنامه ریزی شده:یک مرکز نگهداری تجهیزات SIMOVERT MASTERDRIVES VC از دوران تولید قبلی 6SE7016-1EA51 را در قفسه برای بازیابی سریع خطا بدون انتظار برای زمان تحویل منابع نگه می دارد.

سوالات عمومی

Q1: آیا 6SE7016-1EA51 (بررسی ۵۱) می تواند با 6SE7016-1EA61 (بررسی ۶۱) جایگزین شود؟

از نظر الکتریکی بله هر دو دارای یک ورودی AC 380V 480V ، 2.2kW ، 6.1A هستند. در اکثر تاسیسات ، 61-revision جایگزین الکتریکی ساده برای 51-revision است.بررسی سازگاری تخت گزینه قبل از جایگزینی اگر تخت گزینه (PROFIBUS، کدگر، تخته های فناوری) نصب شده است تایید از اسناد SIMOVERT MASTERDRIVES که نسخه های خاص تخته گزینه با سخت افزار 61-بررسی سازگار هستند قبل از انتقال.

سوال2: تفاوت AC-AC 6SE7016-1EA51 با DC-AC 6SE7016-1TA51 چیست؟

1EA51 شامل یک تنظیم کننده داخلی خود است که به طور مستقیم به یک منبع برق 380V480V AC متصل می شود و به عنوان یک درایو مستقل کار می کند.1TA51 دارای یک تنظیم کننده داخلی نیست و نیاز به یک بس 510 ∼ 650 ولت DC از یک ماژول تغذیه SIMOVERT دارد"EA" و "TA" در شماره بخش، کلاس ولتاژ ورودی را مشخص می کنند: EA = ورودی شبکه AC (380V AC) ، TA = ورودی اتوبوس DC (510V 650V DC).

سوال 3: نرخ های جریان VT و CT برای 6SE7016-1EA51 چیست؟

مانند معادل 61 نسخه، 6SE7016-1EA51 دو درجه اضافه بار را ارائه می دهد: VT (Torque متغیر) در 6.1A نامی پشتیبانی از 136% اضافه بار برای 1 دقیقه؛CT (Torque ثابت) در یک جریان کمی کاهش یافته پشتیبانی 150٪ بیش از حد برای 1 دقیقهاین امتیازات با پیکربندی پارامتر P در محرک (پارامتر P072 یا معادل آن) تنظیم می شوند تا با مشخصات گشتاور برنامه مطابقت داشته باشد.

سوال 4: هنگام جایگزینی 6SE7016-1EA51 چه احتیاطی لازم است؟

منبع برق سه فازي رو جدا و قفل کنيد The 1EA51 internal capacitors retain hazardous voltage after mains removal — wait the discharge time from the SIMOVERT MASTERDRIVES maintenance documentation and verify DC voltage at the capacitors is below 50V before handling. با استفاده از واحدهای کامپکت با احتیاط های ESD صنعتی معمولی
