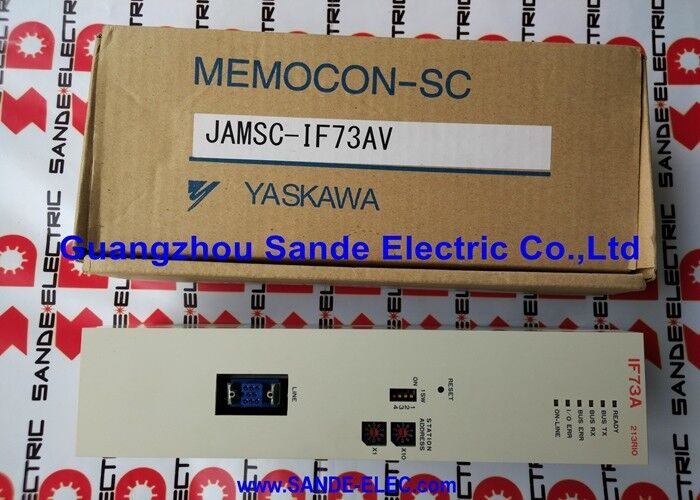

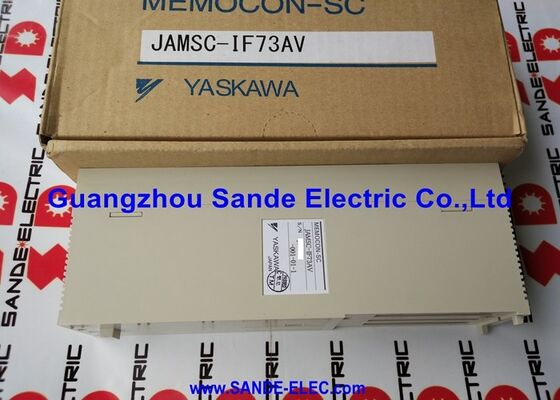

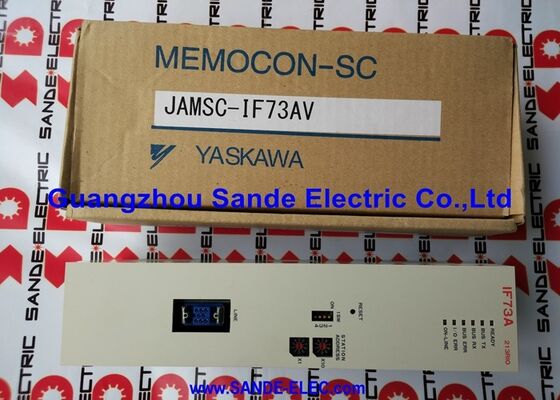

کنترل کننده ی یاسکاوا PLC CPU MODULE JAMSC-IF73AV

یاسکاوا JAMSC-IF73AV | ماژول رابط CPU MEMOCON-SC — جایگزینی PLC نصب شده

سری MEMOCON-SC — این ماژول چیست

JAMSC-IF73AV یک ماژول رابط CPU از سری PLC MEMOCON-SC یاسکاوا است — خانواده ماژول JAMSC که هسته کنترل سیستم‌های کنترل‌کننده قابل برنامه‌ریزی MEMOCON-SC نصب شده یاسکاوا را تشکیل می‌دهد. پسوند IF در سری JAMSC، ماژول‌های CPU و رابط را از ماژول‌های ورودی/خروجی و ارتباطی که در همان رک‌ها قرار می‌گیرند، متمایز می‌کند.

پلتفرم MEMOCON-SC به طور گسترده در کنترل ماشین ابزار، اتوماسیون صنعتی و برنامه‌های هماهنگ‌سازی حرکت مورد استفاده قرار گرفت. بسیاری از این تاسیسات همچنان در سرویس تولیدی باقی مانده‌اند. هنگامی که یک ماژول رابط CPU MEMOCON-SC خراب می‌شود، رک کنترل غیرفعال شده و ماشینی که مدیریت می‌کند متوقف می‌شود — جایگزینی با همان ماژول، طرح‌بندی رک موجود، برنامه و پیکربندی ورودی/خروجی را بدون نیاز به جایگزینی گسترده‌تر سیستم کنترل حفظ می‌کند.

پسوند AV یک نوع سخت‌افزار خاص را در خط ماژول IF73 شناسایی می‌کند. ماژول‌های سری JAMSC با پسوندهای متفاوت ممکن است ظاهری فیزیکی مشابه داشته باشند در حالی که در پیکربندی داخلی متفاوت هستند. قبل از تهیه جایگزین، شماره قطعه کامل — JAMSC-IF73AV — را از برچسب ماژول نصب شده تأیید کنید.

مشخصات کلیدی

ماژول CPU قدیمی — حفظ باتری و برنامه

ماژول‌های CPU MEMOCON-SC شامل یک باتری داخلی هستند که برنامه نردبانی و برنامه حرکت را در حافظه در طول خاموشی حفظ می‌کند. مستندات یاسکاوا برای ماژول‌های CPU MEMOCON-SC مشخص می‌کند که اگر نشانگر "BAT ALM" روشن شود، باتری باید ظرف دو هفته با استفاده از نوع جایگزین مشخص شده تعویض شود — تعویض تأخیری باتری خطر از دست دادن محتوای برنامه ذخیره شده را به همراه دارد.

هنگام تعویض JAMSC-IF73AV، وضعیت باتری واحد جایگزین را تأیید کرده و داده‌های برنامه را به عنوان بخشی از رویه راه‌اندازی منتقل یا بازیابی کنید. از دست دادن برنامه در یک ماژول CPU نیاز به بارگذاری مجدد از پشتیبان یا بازسازی از مستندات دارد.

انتخاب و تطبیق

برای جایگزینی JAMSC-IF73AV، بررسی‌های سازگاری عبارتند از:

• تطابق کامل شماره قطعه: JAMSC-IF73AV — نه فقط IF73 یا ماژول دیگری با پسوند AV
• موقعیت رک و چیدمان کانکتورماژول نصب شده
• هر برد دختر یا کابلمتصل به ماژول در نصب اصلی
• وضعیت پشتیبان‌گیری از برنامهقبل از برداشتن ماژول اصلی

سوالات متداول

س۱: JAMSC-IF73AV به کدام سیستم تعلق دارد؟

سری JAMSC خانواده ماژول‌های PLC MEMOCON-SC یاسکاوا است. IF73AV یک ماژول رابط CPU برای رک‌های کنترل MEMOCON-SC است که در کنترل ماشین ابزار، اتوماسیون صنعتی و برنامه‌های هماهنگ‌سازی حرکت استفاده می‌شود. این ماژول به هسته کنترل رک تعلق دارد نه به لوازم جانبی ورودی/خروجی یا ارتباطی.

س۲: چرا تطابق دقیق شماره قطعه برای ماژول‌های JAMSC مهم است؟

ماژول‌های MEMOCON-SC که ظاهری مشابه دارند می‌توانند پیکربندی‌های داخلی متفاوتی داشته باشند که به نوع پسوند بستگی دارد. ماژولی با پسوند متفاوت ممکن است در همان موقعیت رک به درستی کار نکند، حتی اگر از نظر فیزیکی جا شود. JAMSC-IF73AV را به طور خاص از برچسب ماژول نصب شده تأیید کنید.

س۳: آیا تعویض JAMSC-IF73AV نیاز به بارگذاری مجدد برنامه PLC دارد؟

بله. برنامه PLC در حافظه با پشتیبانی باتری ماژول CPU قرار دارد. یک ماژول جایگزین بدون برنامه ماشین نصب شده ارائه می‌شود. قبل از برداشتن، برنامه را از ماژول اصلی پشتیبان بگیرید — اگر پشتیبان در دسترس است، پس از نصب بارگذاری مجدد کنید. بدون پشتیبان، برنامه باید از مستندات بازسازی شود.

س۴: قبل و بعد از تعویض چه چیزی باید روی باتری بررسی شود؟

نشانگر BAT ALM روی ماژول وضعیت باتری را نشان می‌دهد. اگر آلارم فعال است، باتری را با استفاده از نوع جایگزین مشخص شده توسط یاسکاوا تعویض کنید. هنگام نصب JAMSC-IF73AV جایگزین، قبل از بارگذاری داده‌های برنامه، از سلامت باتری ماژول جدید اطمینان حاصل کنید — باتری ضعیف در ماژول جایگزین خطر از دست دادن داده در طول وقفه‌های بعدی برق را به همراه دارد.

س۵: JAMSC-IF73AV از کجا تهیه می‌شود؟

از طریق بازار پس از فروش MEMOCON-SC یاسکاوا — متخصصان تعمیر PLC صنعتی و فروشندگان قطعات اتوماسیون قدیمی یاسکاوا. این ماژول منسوخ شده و فقط از طریق کانال‌های تبادل، بازسازی یا مازاد موجود است. قبل از سفارش، شماره قطعه کامل JAMSC-IF73AV را از ماژول نصب شده تأیید کنید.
