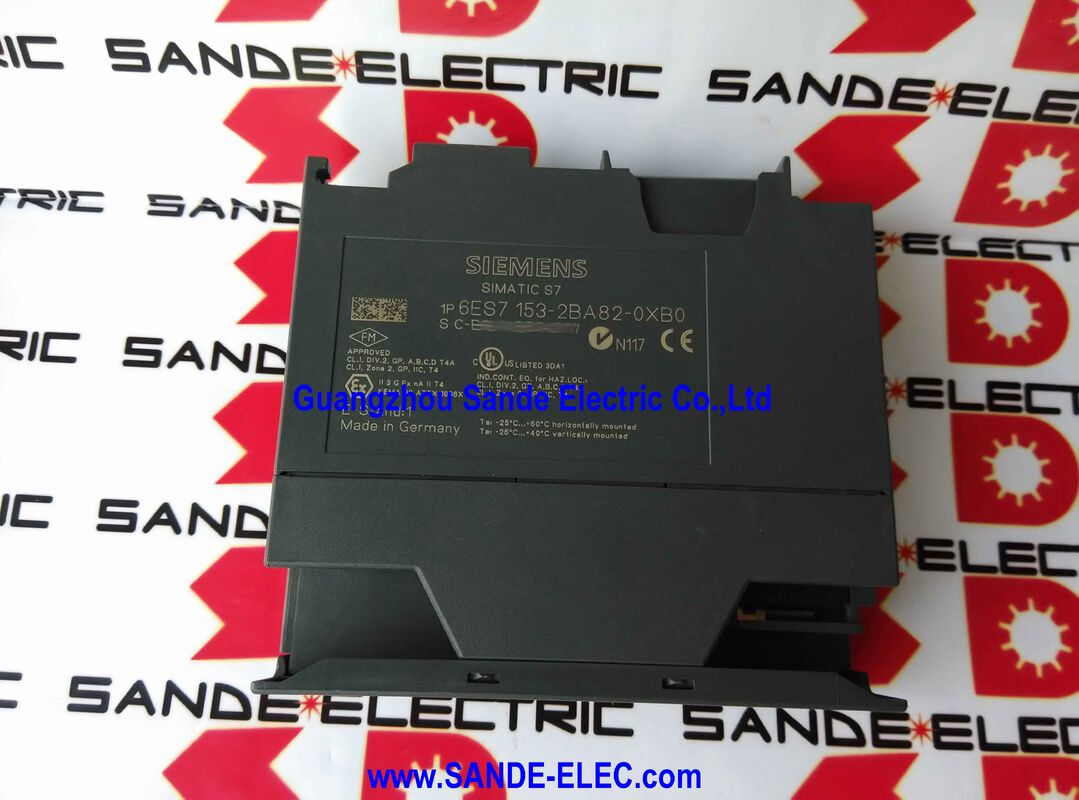

واجهة DP وحدة التحكم المنطقي القابلة للبرمجة Simatic PLC 6ES7153-2BA82-0XB0

زیمنس 6ES7153-2BA82-0XB0 | ماژول رابط SIMATIC ET 200M IM 153-2 HF — PROFIBUS DP / 12 ماژول / افزونگی / زمان بندی / 24VDC

ماژول رابط، ایستگاه را تعریف می کند

در داخل یک ایستگاه ورودی/خروجی توزیع شده ET 200M، ماژول رابط یک نقطه اتصال غیرفعال نیست - این هویت ایستگاه در شبکه PROFIBUS DP و مدیر فعال همه چیز در پشت آن است. 6ES7153-2BA82-0XB0 اسکن حداکثر 12 سیگنال، عملکرد و ماژول های ارتباطی S7-300 را مدیریت می کند، داده های ورودی/خروجی آنها را به فضاهای آدرس ورودی 244 بایتی و خروجی 244 بایتی که استاد PROFIBUS DP می خواند و می نویسد، ترجمه می کند و همه گزارش های ایستگاهی را می نویسد.

تعیین "HF" برای برنامه های کاربردی فراتر از ورودی/خروجی از راه دور اصلی اهمیت دارد. HF یک ماژول رابط با ویژگی های بالا را شناسایی می کند - ماژولی که فراتر از انتقال ساده داده ها به عملیات افزونگی، مهر زمانی برای ضبط توالی رویدادها، و توانایی میزبانی ماژول های با چگالی بالاتر با 64 کانال و 32 سیگنال در هر شکاف گسترش می یابد. یک IM 153-2 استاندارد بدون صلاحیت HF این قابلیت ها را فراهم نمی کند.

مشخصات کلیدی

افزونگی و مهر زمانی - ویژگی‌های اختیاری نیست

افزونگیدر زمینه ET 200M به این معنی است که IM 153-2 HF می تواند در یک پیکربندی جفتی کار کند - دو ماژول رابط که از طریق دو اتصال مستقل PROFIBUS DP، یکی به اصلی DP فعال و دیگری در حالت آماده به کار، یک رک ماژول مشابه را ارائه می کنند. هنگامی که کنترل کننده فعال از کار می افتد، اتصال DP آماده به کار به ایستگاه ET 200M از قبل فعال است. فیلد ورودی/خروجی بدون وقفه ادامه می یابد.

مهر زمانیزمان رویدادهای تغییر سیگنال گسسته را در سطح ایستگاه ET 200M، با وضوح مناسب برای ضبط توالی رویداد فرآیند ثبت می‌کند. این در تجزیه و تحلیل پس از حادثه برای کارخانه های فرآیند استفاده می شود، جایی که توالی رویدادها قبل از سفر باید به طور دقیق بازسازی شود. یک ماژول رابط استاندارد که فاقد قابلیت زمان بندی است، نمی تواند این داده ها را ارائه دهد. IM 153-2 HF می تواند.

ملاحظات جایگزینی

هنگام جایگزینی یک ماژول رابط ناموفق در یک ایستگاه ET 200M موجود، حفظ نام IM 153-2 HF مشخصات ارتباطی اصلی ایستگاه، تخصیص اسلات ماژول و پیکربندی افزونگی را در پیکربندی سخت‌افزار اصلی DP حفظ می‌کند. جایگزینی یک IM با مشخصات پایین‌تر - یکی بدون افزونگی یا مهر زمانی - قابلیت‌هایی را حذف می‌کند که پیکربندی سخت‌افزار STEP 7 و برنامه PLC ممکن است به آن‌ها بستگی داشته باشند، و به طور بالقوه نیاز به تغییرات برنامه و راه‌اندازی مجدد دارند.

سوالات متداول

Q1: IM 153-2 HF دقیقاً در ایستگاه ET 200M چه می کند؟

ایستگاه ET 200M را به عنوان یک برده DP به شبکه PROFIBUS DP متصل می کند، اسکن داخلی صفحه پشتی حداکثر 12 ماژول S7-300 را مدیریت می کند و داده های ورودی/خروجی آنها را در هر دو جهت انتقال می دهد. همچنین عیب‌یابی در سطح ایستگاه، سوئیچینگ افزونگی و داده‌های رویداد مهر زمانی را کنترل می‌کند. بدون ماژول رابط، ایستگاه حضور شبکه ندارد و راهی برای انتقال داده های ورودی/خروجی به DP master ندارد.

Q2: چرا تعیین HF اهمیت دارد؟

IM 153-2 HF شامل قابلیت افزونگی، زمان بندی برای حالت هم زمان و پشتیبانی از ماژول های با چگالی بالاتر است. انواع پایه IM 153-2 عملکرد اتصال ساده تری را ارائه می دهند. در ایستگاه هایی که افزونگی و مهر زمانی بخشی از طراحی سیستم هستند، نام HF با انواع استاندارد قابل تعویض نیست.

Q3: افزونگی و مهر زمانی در عمل چه کمکی می کنند؟

افزونگی امکان دسترسی مداوم به ایستگاه را در هنگام خرابی کنترلر در S7-400H یا سایر پیکربندی‌های سیستم اضافی فراهم می‌کند - ورودی/خروجی فیلد ET 200M در طول انتقال آنلاین می‌ماند. مهر زمانی نشان‌گذاری رویداد زیر میلی‌ثانیه‌ای را در سطح I/O ارائه می‌کند، که برای ثبت توالی رویداد در کارخانه‌های فرآیندی که تجزیه و تحلیل سفر به ترتیب دقیق تغییر سیگنال نیاز دارد، ضروری است.

Q4: ماژول فراتر از رفتار اصلی DP Slave چه ویژگی های ارتباطی را ارائه می دهد؟

این ماژول از ویژگی های PROFIBUS DP از جمله دستورات SYNC و FREEZE برای به روز رسانی هماهنگ خروجی و انجماد ورودی، به علاوه تبادل مستقیم داده (ارتباط متقابل) بین بردهای DP بدون مسیریابی از طریق Master پشتیبانی می کند. این ویژگی‌ها در مشخصات PROFIBUS DP تعریف شده‌اند و امکان هماهنگی دقیق‌تر بین ایستگاه‌های توزیع‌شده در سیستم‌های پیکربندی STEP 7 را فراهم می‌کنند.

Q5: چه چیزی باید قبل از سفارش این قطعه به عنوان جایگزین بررسی شود؟

تأیید کنید: (1) شماره قطعه ماژول نصب شده 6ES7153-2BA82-0XB0 یا معادل IM 153-2 HF است. (2) ایستگاه ET 200M است. (3) سیستم از PROFIBUS DP با افزونگی و مهر زمانی فعال در پیکربندی سخت افزار STEP 7 استفاده می کند. (4) ایستگاه تا 12 ماژول S7-300 را در خود جای می دهد. (5) منبع تغذیه 24 ولت DC است. این نکات تأیید می کنند که ماژول جایگزین با طراحی ایستگاه اصلی مطابقت دارد.
