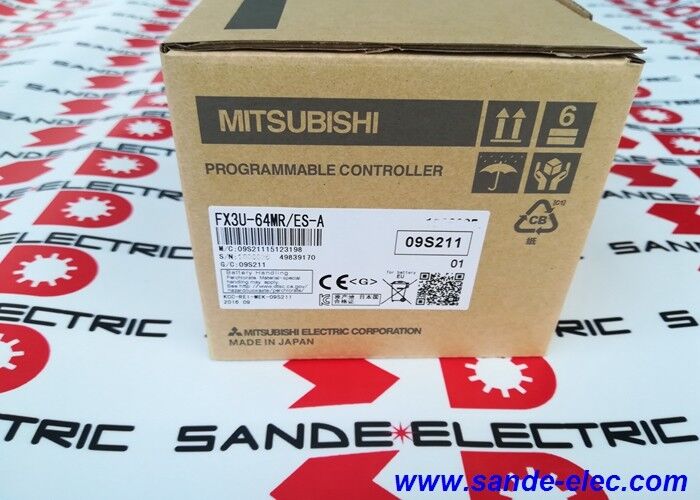

کنترلر منطقی قابل برنامه ریزی میتسوبیشی FX3U-64MR ES-A OEM

میتسوبیشی FX3U-64MR/ES-A. MELSEC-F سری PLC واحد اصلی 64 I / O، 32 DI / 32 رله DO، 100 240VAC، 64K گام، 65ns، RS-422، DIN ریل، 220 × 90 × 86mm

مرور کلی

درMitsubishi FX3U-64MR/ES-Aاین نسخه 64 نقطه ای از سری PLC های فشرده برتر میتسوبیشی است. همه چیز مورد نیاز برای یک کنترل کامل در یک محفظه واحد قرار دارد:منبع برق متناوب با محدوده گسترده، CPU، مدار ورودی برای 32 کانال، و مرحله خروجی رله برای 32 کانال دیگر.

هیچ ماژول تغذیه ای جداگانه ای برای مشخص کردن یا سیم کشی وجود ندارد. در ریل DIN، FX3U-64MR / ES-A 220mm در عرض استاندارد های PLC فشرده،اما تعادل یک کنترل کننده آماده ماشین است که از قبل با تمام اصول یکپارچه شده است..

پسوند "ES" مشخصات اروپایی را شناسایی می کند و "-A" همچنین این نسخه را به عنوان نسخه استاندارد منبع AC تعیین می کند.نوع خروجی رله (R) باعث می شود که این گزینه در طیف FX3U-64 بسیار کاربردی باشد: هر تماس رله بدون پتانسیل است و می تواند بار AC یا DC را تا 240VAC یا 30VDC، تا 2A در هر نقطه تغییر دهد.

کانال های خروجی مختلف می توانند سطوح ولتاژ کاملاً متفاوت را تغییر دهند. یک کانال یک لامپ شاخص 230VAC را تغذیه می کند، دیگری 24VDC را به یک کویل سولناید تغییر می دهد.یک سوم یک کویل شروع موتور 48VDC را هدایت می کند.این استقلال بار در هر خروجی باعث می شود PLC های خروجی رله انتخاب مورد نظر برای پانل های مخلوط چندین ریل ولتاژ باشند.

در 65ns در هر دستور اساسی، FX3U CPU سریع تر از اکثر کنترل کننده های کلاس خود است یک میراث از رشته مهندسی MELSEC میتسوبیشی که عملکرد چرخه اسکن را اولویت می دهد.برای یک دستگاه 64 نقطه با یک برنامه متوسط از 3در این مرحله، چرخه اسکن به راحتی در زیر 3ms اجرا می شود، که به اندازه کافی سریع برای توالی، پیوند و کنترل مبتنی بر تایمر است که برنامه های کاربردی هدف FX3U را تعریف می کند.

مشخصات کلیدی

مراحل 64K ◄ ظرفیت برنامه در زمینه

حافظه برنامه 64000 مرحله ای FX3U-64MR/ES-A نشان دهنده یک پیشرفت قابل توجهی از خانواده های FX3G و FX3S است.یک برنامه کنترل ماشین متمایز معمولی 50 پله از منطق قفل شدن، 20 روال تایمر، 15 توالی شمارنده، 10 دستورالعمل حرکت داده HMI، و 5 روال تبادل ارتباطات

حافظه برنامه 64K FX3U می تواند ده برابر آن را گنجانده باشد، جایی برای انواع ماشین های گسترش یافته، روال های ثبت فرآیند، و پردازش ارتباطات بدون تغییرات معماری.

برای برنامه هایی که نگهداری باتری قابل قبول نیست یا برنامه باید در طول زمان ذخیره سازی طولانی دوام بیاورد،یک کاست حافظه Flash ROM (FX3U-FLROM-64L) که مستقیماً در سوکت کاست پنل جلو پردازنده نصب می شود.

هنگامی که کاست نصب می شود، CPU از برنامه کاست به جای RAM داخلی استفاده می کند ¢ کاست داده ها را بدون باتری حفظ می کند، با تضمین حفظ در دهه ها اندازه گیری می شود.

خروجی های رله ️ انعطاف پذیری و محدودیت ها

تماس های رله دارای مزایای فیزیکی و محدودیت های فیزیکی هستند. مزیت آن جهانی بودن الکتریکی است: یک تماس رله NC اهمیتی نمی دهد که چه نوع ولتاژ یا جریان آن را تغییر دهد۴۸ ولت، 230 ولت، سیگنال های فرکانس پایین، و بار مقاومت یا متوسط محرک همه از طریق همان مکانیسم تماس عبور می کنند.

محدودیت سرعت سوئیچ است: تماس های رله 10ms برای کار (تفصیلات FX3U) طول می کشد و نمی توان سریعتر از چند هرتز بدون تسریع لباس تماس تغییر کرد.

برای خروجی هایی که نیاز به تغییر در سرعت نزدیک به 10ms یا بیشتر دارند ✓ قطعات پالس درایو مرحله ای، سیگنال های PWMخروجی های دیجیتال با سرعت بالا به تقویت کننده های سرو، خروجی رله FX3U-64MR انتخاب درستی نیست.

انواع خروجی ترانزیستور (FX3U-64MT برای NPN یا FX3U-64MT/ESS برای نوع منبع NPN) در مایکرو ثانیه تغییر می کنند و فرکانس خروجی را تا 100kHz اداره می کنند.

قاعده انتخاب عملی: خروجی های رله برای 32 کانال DO یا کمتر که به ندرت تغییر می کنند (دسته بندها، سولنایدها، چراغ های خلبان، سیب های هشدار)خروجی ترانزیستور هنگامی که هر کانال باید سریعتر از 10ms تغییر کند یا یک دستگاه مبتنی بر پالس را هدایت کند.

معماری گسترش

FX3U-64MR/ES-A از 64 نقطه I/O شروع می شود اما به آنها محدود نمی شود.تا 24 ماژول I/O گسترش (FX2N و FX3U سری) به سمت راست واحد اصلی از طریق کانکتورهای اتوبوس مستقیم متصل می شود بدون سیم کشی، بدون کابل، فقط اتصال ماژول به ماژول

این ماژول های گسترش ورودی های دیجیتال، خروجی های دیجیتال (ریله یا ترانزیستور) ، ورودی های آنالوگ، خروجی های آنالوگ و I / O تخصصی را در افزایش استاندارد 8 یا 16 کانال اضافه می کنند.

کل I/O محلی که می تواند توسط CPU به 256 نقطه برسد.

فراتر از گسترش محلی، FX3U با I / O از راه دور از طریق CC-Link (با استفاده از ماژول های عملکرد ویژه FX3U-32CCL یا FX3U-CCLIEF) ارتباط برقرار می کند و تعداد I / O موثر را به 384 نقطه افزایش می دهد.

هر اسلات ماژول عملکرد ویژه همچنین ماژول های موقعیت (FX3U-1PG، FX3U-2HC) ، ماژول های ارتباطی سریالی (FX3U-232-BD، FX3U-485-BD) ، کنترل کننده های دمایی (FX3U-4AD-TC) ،و آداپتورهای اترنتنتیجه یک کنترل کننده است که بدون مهاجرت به پلتفرم با نیاز ماشین رشد می کند.

سوالات عمومی

سوال1: تفاوت بین FX3U-64MR/ES و FX3U-64MR/ES-A چیست؟

پسوند ES-A نسخه استاندارد منبع برق متناوب را با ورودی 100240VAC مشخص می کند. ES (بدون -A) از نظر عملکردی در اکثر بازارهای یکسان است.

نام "-A" در برخی اسناد محصول اضافه شده است تا واحد استاندارد AC را از گزینه های اختیاری DC یا صادرات ویژه متمایز کند.

برای اهداف عملی، ES و ES-A در یک برنامه قابل تعویض هستند. همیشه مشخصات ورودی منبع تغذیه را در برچسب واحد فیزیکی قبل از تعویض تأیید کنید.

سوال2: آیا FX3U-64MR/ES-A می تواند مستقیماً با تقویت کننده های سرو میتسوبیشی ارتباط برقرار کند؟

نه مستقیماً از طریق پورت RS-422 به تنهایی برای ارتباط مستقیم با سرعت بالاFX3U نیاز به ماژول های موقعیت گیری FX3U-10PG یا FX3U-20SSC-H برای اتصال پالس-تران یا SSCNETIII به فیبر نوری دارد.

پورت استاندارد RS-422 از ارتباطات سریالی RS-232/RS-485 به پانل های HMI، اینورترها (از طریق RS-485 با سری Mitsubishi FR) ، خوانندگان بارکد و رابط های رایانه پشتیبانی می کند.

برای کنترل کامل محور سرو، ماژول موقعیت مناسب را در کنار واحد اصلی مشخص کنید.

سوال 3: آیا FX3U-64MR/ES-A دارای یک ساعت زمان واقعی داخلی است و آیا در هنگام قطع برق حفظ می شود؟

بله، پردازنده FX3U شامل یک ساعت زمان واقعی (RTC) با تابع تقویم و زمان روز است که از برنامه نردبان قابل دسترسی است.

RTC در هنگام از دست دادن قدرت توسط باتری لیتیوم داخلی حفظ می شود. عمر باتری به طور معمول 5-6 سال در 25 درجه سانتیگراد محیط است.

هنگامی که ولتاژ باتری پایین تر از آستانه می آید، FX3U یک پرچم باتری پایین را در یک رله خاص (M8005 و M8006 در FX3U) تنظیم می کند.که برنامه می تواند از آن استفاده کند تا قبل از اینکه باتری به طور کامل از کار برود، یک هشدار تعمیر و نگهداری ایجاد کند..

سوال 4: آیا FX3U-64MR/ES-A با نرم افزار برنامه نویسی GX Works2 و GX Works3 سازگار است؟

FX3U به طور بومی توسط GX Works2 (برنامه نویسی فعلی برای FX3U و سایر خانواده های PLC MELSEC) پشتیبانی می شود.

GX Works3 محیط مهندسی نسل بعدی میتسوبیشی است که سری iQ-R و iQ-F را هدف قرار می دهد. برنامه نویسی FX3U را پشتیبانی نمی کند.

برای پروژه های جدید FX3U، از GX Works2 استفاده کنید.

برای پروژه های جدید که ممکن است در آینده به iQ-R یا iQ-F گسترش یابد، در نظر بگیرید که FX5U (iQ-F) را به جای آن مشخص کنید، زیرا در GX Works3 قابل برنامه ریزی است و مسیر مهاجرت را راحت تر فراهم می کند.

Q5: حداکثر فرکانس ورودی شمارنده با سرعت بالا چیست و کدام ورودی ها اختصاص داده شده اند؟

پردازنده FX3U شامل 6 کانال شمارنده با سرعت بالا (C235 تا C255 در جدول دستگاه) ،با حداکثر فرکانس ورودی تا 100kHz برای تک فاز و 50kHz برای شمارش تفاوت فاز (A/B quadrature).

ورودی های شمارنده با سرعت بالا به ترمینال های ورودی خاص (X000 تا X007 بسته به پیکربندی) اختصاص داده می شوند.

این ترمینال ها به صورت سخت افزاری با وقفه هدایت می شوند آنها مستقل از چرخه اسکن CPU محاسبه می شوند و حتی در طول چرخه های اسکن طولانی تر از دست دادن نبض را تضمین نمی کنند.

برای ورودی های استاندارد (X008 و بالاتر) ، فیلتر ورودی مبتنی بر چرخه اسکن اعمال می شود، با یک زمان فیلتر پیش فرض 10ms قابل تنظیم به 0ms برای پاسخ سریعتر.
