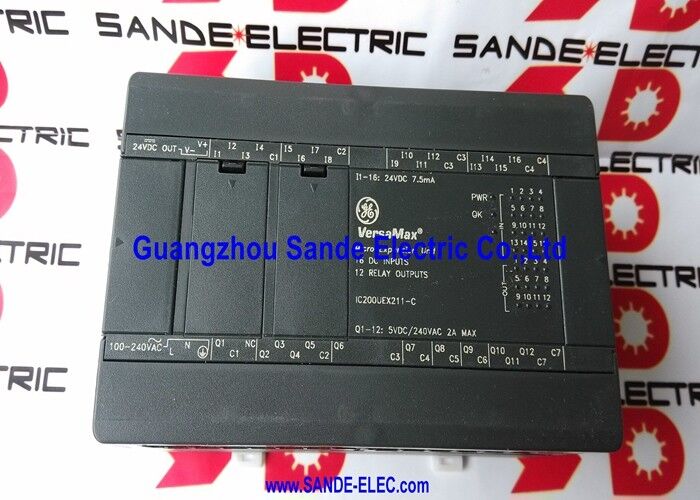

واحد گسترش کوچک GE Fanuc IC200UEX211-C VersaMax
مرور کلی
درIC200UEX211-Cمتعلق بهواحد گسترش 28 نقطه ای VersaMax Microلیست های ورق اطلاعات محصولات VersaMax MicroIC200UEX211به عنوان یک28 امتیاز گسترشباورودی های 16 × 24 VDC,12 خروجی رلهومنبع برق 120/240 VAC.
یک فصل راهنمای کاربر VersaMax Micro برایIC200UEX211علاوه بر این می گوید که واحد قبول می کندشانزده ورودی DC، ارائه می دهددوازده خروجی رله 2 آمپر به طور معمول باز، و استفاده هاقدرت ورودی اسمی 100 تا 240 VAC.
همان راهنما مدارهای ورودی را به عنوان قابل تنظیم برایمنطق مثبت یا منفی، خروجی رله را به عنوانفرم A (SPST) به طور معمول باز است، و اشاره می کند که خروجی می تواند کنترل دستگاه های زمینه ای مانندموتورهای شروع کننده، سولنایدها و شاخص ها.
همچنین مشخص می کندمنبع برق خروجی +24 VDC تا 200 mAبرای مدارهای ورودی و دستگاه های کاربر، به علاوه جزئیات قدرت AC از جملهعملکرد 50/60 هرتز,زمان توقفوجریان ورودی معمولی.
داده های فنی
| پارامتر |
ارزش |
| شماره بخش |
IC200UEX211-C |
| تولید کننده |
ژنرال فانوک / امرسون |
| نوع محصول |
واحد گسترش 28 نقطه ای VersaMax Micro |
| قدرت ورودی |
120/240 VAC اسمی |
| فرکانس |
50/60 هرتز |
| ورودی های دیجیتال |
16 × 24 VDC |
| منطق ورودی |
منطق مثبت یا منفی |
| خروجی رله |
12 × خروجی های رله به طور معمول باز |
| نوع خروجی |
فرم (SPST) |
| رتبه بندی خروجی |
2A در هر خروجی رله |
| حداکثر بار مقاومت رله |
2 A در 24 VDC / 240 VA |
| خروجی VDC +24 کمکی |
حداکثر 200 میلی آمپر |
| محدوده ورودی AC |
100 -15% تا 240 +10% VAC |
ارزش کاربرد
اين واحد برايافزونه های VersaMax Micro در کنترل ماشین های فشرده,پانل های اتوماسیون کوچک,رابط های میدان رله-خروجیوسیستم هایی که به 24 ورودی VDC اضافی و خروجی های رله محور بدون جایگزینی کنترل کننده پایه موجود VersaMax Micro نیاز دارند.
ترکیب ۲۸ نقطه ای منتشر شده آن را مفید می کند که در آن نصب نیاز به ظرفیت بیشتری دارد اما می خواهد در ساختار سخت افزاری VersaMax Micro بماند.
ساختار خروجی رله همچنین آن را در کابینت هایی که در آن سمت میدان شامل دستگاه های محرک تماس مانند استارترها، سولنایدها یا بارهای شاخص است، عملی می کند.
این راهنما به طور خاص این انواع بار را شناسایی می کند، که به تعریف نقش محصول در پانل های کنترل واقعی کمک می کند نه فقط در شرایط انتزاعی I / O.
یادداشت های انتخاب
کنترل های اصلی نیاز به یکواحد گسترش 28 نقطه ای VersaMax Micro،16 × 24 ورودی VDC / 12 خروجی رلهساختار،کلاس منبع برق 120/240 VAC، و معماری نصب شده VersaMax Micro.
اینها نکات سازگاری کلیدی هنگام جایگزینی یا گسترش یک سیستم با سخت افزار IC200UEX211 هستند.
سوالات عمومی
سوال1: IC200UEX211-C چه نوع واحدی است؟
این یکواحد گسترش 28 نقطه ای VersaMax Microورق اطلاعات محصول Emerson IC200UEX211 را به عنوان یک گسترش 28 نقطه باورودی های 16 × 24 VDCو12 خروجی رله، در حالی که دستورالعمل استفاده از آن را به عنوان یک واحد توسعه به جای یک CPU مستقل تایید می کند.
س2: معنای عملی 16 ورودی و 12 خروجی رله چیست؟
به اين معناست که اين ماژول سيستم ويرا ماکس مايکرو را با فرمت مخلوط ورودي و خروجي گسترش ميدهد:16 ورودی میدان دیجیتالو12 خروجی سبک تماسدر يک محوطه
این ترکیب در ماشین های جمع و جور مفید است که در آن نقاط سنجش اضافی و بار های میدان رله ای بدون تقسیم گسترش در چندین ماژول جداگانه مورد نیاز است.
س3: چه نوع بار میدان می تواند خروجی رله کنترل؟
در این راهنما آمده است کهدوازده خروجی رله شکل A که به طور معمول باز هستندمی تواند دستگاه هایی مانند:موتورهای شروع کننده، سولنایدها و شاخص ها.
همچنین مشخص می کند2 ظرفیت سوئیچینگ در هر مدار، که یکی از ویژگی های کلیدی عملکرد منتشر شده در بخش تولید است.
سوال 4: چرا کلاس برق 120/240 VAC مهم است؟
چون واحد گسترش در اطراف آن کلاس ورودی AC طراحی شده است. دستورالعمل قدرت ورودی اسمی را به عنوان100 تا 240 VAC، با فرکانس منتشر شده و مشخصات نگه داری، بنابراین تنظیمات نصب کابینت باید با ساختار منبع تغذیه مطابقت داشته باشد.
این یکی از اولین چک های کار جایگزین است.
س5: قبل از سفارش چه چیزی باید بررسی شود؟
شماره قطعات نصب شده را بررسی کنید، تایید کنید که سیستم ازورماکس مایکرومعماری گسترش، تایید که برنامه نیاز داردورودی های 16 × 24 VDCو12 خروجی رله، و مطمئن شوید که پانل ارائه می دهد درست120/240 VACکلاس قدرت
اینها نکات سازگاری کلیدی برای خانواده IC200UEX211 هستند.
