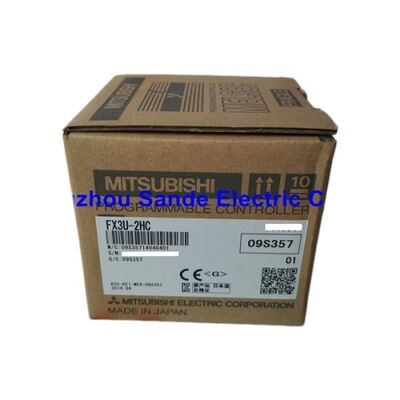

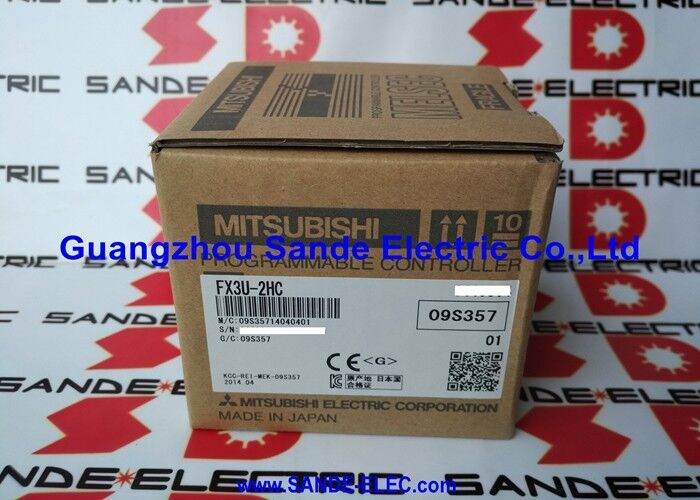

کنترل کننده منطق قابل برنامه ریزی MITSUBISHI PLC FX3U-2HC

میتسوبیشی FX3U-2HC. ∙ FX3U ماژول شمارنده سرعت بالا ∙ 2×200kHz / A/B مربع / جهت پالس / بالا به پایین / 4 خروجی DO / 5VDC بس تغذیه شده

چرا یک ماژول حسابدار سخت افزاری اختصاصی

واحد پایه FX3U شامل شمارنده های با سرعت بالا است و برای بسیاری از برنامه ها کافی است.FX3U-2HC زمانی اعمال می شود که یک برنامه نیاز به اعتبار شمارش مستقل از چرخه اسکن PLC دارد..

در ۲۰۰ کیلوهرتز، پالس ها هر ۵ میکرو ثانیه ای وارد می شوند. سخت افزار شمارنده FX3U-2HC در هر پالس ورودی در زمان واقعی افزایش می یابد، کاملاً مستقل از آنچه که چرخه اسکن CPU انجام می دهد.شمارش فعلی همیشه در حافظه ی بافر ماژول درست استبرنامه PLC از طریق دستورات FROM هر اسکن شمارش را می خواند.

برای یک کدگر 2000ppr در یک سرو با سرعت 3000 دور در دقیقه (حساب در 100kHz) ، FX3U-2HC هرگز نبض را از دست نمی دهد.این استقلال سخت افزاری دلیل اساسی برای مشخص کردن ماژول اختصاص داده شده بر روی تکیه بر شمارش مبتنی بر نرم افزار است.

مشخصات کلیدی

سه روش شمارش

فاز A/B:ورودی کدگذاری دو فاز. شمارنده بر روی لبه های فاز A افزایش می یابد؛ فاز B جهت را تعیین می کند.تشخیص هر دو موقعیت و جهت به طور همزمان.

نبض / جهت:قطب پالس تک با یک سیگنال جهت جداگانه هر پالس افزایش یا کاهش بسته به حالت ورودی جهت.استفاده می شود با کنترل کننده های موتور مرحله ای و سیستم های سرو با خروجی موقعیت پالس قطار.

بالا / پایین:دو ورودی جداگانه یک برای شمارش بالا، یک برای شمارش عقب برای سیستم های دو سنسور، اندازه گیری جریان دو طرفه یا سنسورهای جداگانه جلو / عقب

هر دو کانال می توانند حالت های مختلف را به طور همزمان اجرا کنند. CH1 در مربع برای یک رمزگذاری کننده، CH2 در جهت پالس برای یک مرحله هر دو با استقلال کامل در 200kHz شمارش می شوند.

سناریوهای کاربرد

موقعیت گذاری مبتنی بر رمزگذاری:رمزگذاری کننده چرخش در حالت مربع A / B. ماژول در زمان واقعی شمارش می کند؛ PLC موقعیت را از حافظه بافر می خواند و بر اساس موقعیت فعلی سرو را کنترل می کند.

شمارش تولید با سرعت بالا:حسگر فوتو الکتریکی 200kHz در سرعت بالا قطعات را شمارش می کند. خروجی سخت افزاری دروازه ی منحرف کننده را در شمارش قطعات دقیق فعال می کند.

اندازه گیری طول دو محور:دو کدگر چرخ اندازه گیری بر روی CH1 و CH2 هر دو به طور همزمان محاسبه می شوند و به PLC دو مقدار طول در زمان واقعی برای هر اسکن می دهند.

سوالات عمومی

سوال1: آیا می توان FX3U-2HC را با واحدهای پایه FX3G یا FX3UC استفاده کرد؟

نه این فقط برای سری FX3U مشخص شده است. FX3UC و FX3G دارای رابط های مختلف ماژول عملکرد خاص هستند.تایید سازگاری با واحد پایه نصب شده از اسناد سخت افزاری Mitsubishi MELSEC-F.

سوال2: چند ماژول FX3U-2HC می تواند در هر سیستم FX3U نصب شود؟

FX3U از حداکثر هشت ماژول عملکرد ویژه در کل در زنجیره توسعه پشتیبانی می کند. چندین واحد FX3U-2HC می تواند در این محدوده نصب شود هر کدام یک موقعیت ماژول عملکرد ویژه را اشغال می کند.

س3: برنامه چگونه مقدار شمارنده را می خواند؟

استفاده از دستور FROM برای خواندن ثبت حافظه بافر (BFM). شمارش فعلی برای هر کانال در آدرس های تعریف شده BFM است. مقادیر مقایسه پیش تنظیم شده با استفاده از دستورالعمل های TO نوشته می شود.دستورالعمل FX3U-2HC نقشه کامل آدرس BFM را ارائه می دهد.

سوال 4: آیا FX3U-2HC از کار شمارنده حلقه پشتیبانی می کند؟

بله. شمارنده می تواند برای تنظیم مجدد به صفر در یک ارزش پیش تنظیم شده، پشتیبانی از برنامه های موقعیت چرخه ای جدول چرخش شاخص، ردیابی دنبال کننده کام،و وظایف مشابه موقعیت دهی چرخه تکرار.

س5: آیا FX3U-2HC سیگنال های رمزگذاری RS-422 را می پذیرد؟

بله روش اتصال را از کتابچه راهنمای سخت افزار FX3U-2HC برای نوع خروجی کدگذاری خاص تأیید کنید.
