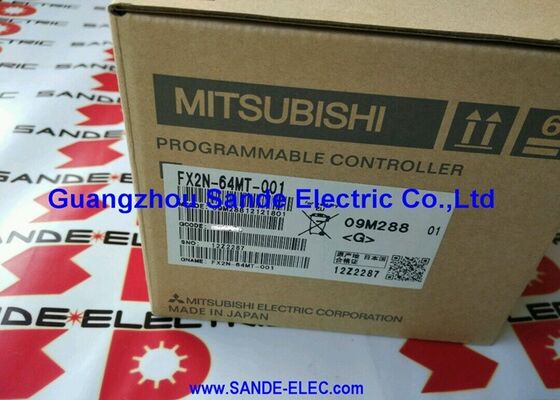

MITSUBISHI PLC کنترل کننده منطقی قابل برنامه ریزی خروجی ترانزیستور FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

میتسوبیشی FX2N-64MT-001 | خروجی ترانزیستور 64 نقطه ای MELSEC FX2N — 32 DI / 32 DO، 8K Steps، RS-422، 24VDC

شماره قطعه:FX2N-64MT-001

سازنده:میتسوبیشی الکتریک (ژاپن)

نوع محصول:واحد اصلی PLC - سری MELSEC-F FX2N

کل ورودی/خروجی:64 (32 ورودی / 32 خروجی ترانزیستور)

64 نقطه، خروجی ترانزیستور، کنترل پالس داخلی

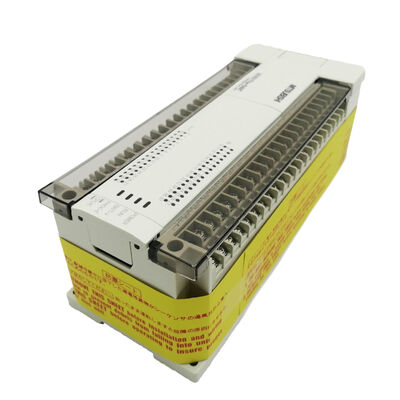

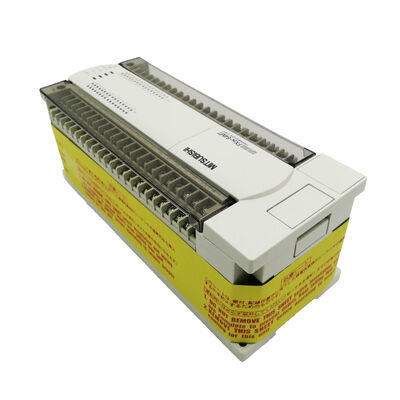

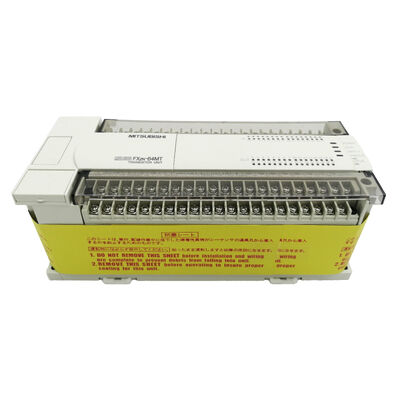

FX2N-64MT-001 واحد اصلی خروجی ترانزیستور 64 نقطه ای در سری FX2N میتسوبیشی است - CPU، حافظه، منبع تغذیه، ورودی/خروجی و پورت ارتباطی RS-422 در یک ماژول. هیچ چیز اضافی برای شروع یک برنامه لازم نیست: منبع 24 ولت را وصل کنید، آن را با GX Developer یا GX Works2 برنامه ریزی کنید و اجرا می شود.

تمایز ترانزیستور و رله در اینجا مهم است. واحدهای خروجی رله FX2N (FX2N-64MR) بارهای القایی و مدارهای AC بالاتری را تحمل می کنند، اما در میلی ثانیه سوئیچ می شوند و در طول عمر تماس خود فرسوده می شوند. خروجی‌های ترانزیستور -MT در میکروثانیه سوئیچ می‌کنند، هیچ سایش تماسی ندارند، و - به طور بحرانی - Y0 و Y1 می‌توانند قطارهای پالس را با استفاده از PLSY داخلی تا 100 کیلوهرتز تولید کنند.

دستورالعمل های موقعیت یابی PLSR، DRVA و DRVI. برای ماشین‌هایی که به کنترل محور سروو یا پله‌ای در کنار یک پایه ورودی/خروجی بزرگ نیاز دارند، این نیاز به یک ماژول موقعیت‌یابی جداگانه FX2N-1PG-E را در برنامه‌های تک یا دو محوره برطرف می‌کند.

32 ورودی شامل X0-X5 به عنوان کانال شمارنده پرسرعت (تا 60 کیلوهرتز)، مناسب برای بازخورد رمزگذار و شمارش سنسور مجاورت با نرخ بالا است. ترانزیستور 32 نوع منبع خروجی هر دسته تا 0.5A در 5-30V DC است.

گسترش و حافظه

گذرگاه داخلی FX2N ماژول های ورودی دیجیتال (FX2N-16EX، FX2N-32EX)، ماژول های خروجی دیجیتال (FX2N-16EY، FX2N-32EY) و ماژول های آنالوگ (FX2N-2AD، FX2N-4AD، FX2N-2DA، FX2N-4DA را به واحد پایه سمت راست) متصل می کند. کل I/O قابل ارتقا 256 امتیاز است. ماژول های عملکرد ویژه - واحدهای موقعیت یابی، کارت های ارتباطی اضافی - در یک زنجیره متصل می شوند.

رم داخلی 8000 مرحله ای اکثر برنامه های تک ماشینی را پوشش می دهد. یک کاست حافظه در سوکت پنل جلویی این کار را تا 16000 مرحله افزایش می دهد (FX2N-EEPROM-16L برای ذخیره سازی غیرفرار بدون وابستگی به باتری).

پورت RS-422 همچنین از شبکه های همتا به همتا N:N بین حداکثر 8 واحد FX2N پشتیبانی می کند - رجیسترهای داده و دستگاه های بیت به طور خودکار، بدون دستورالعمل های نردبان ارتباطی اضافی، به اشتراک گذاشته می شوند.

مشخصات کلیدی

سوالات متداول

Q1: حداکثر جریان خروجی در هر کانال ترانزیستور و در همه خروجی ها چقدر است؟

هر کانال تا 0.5 آمپر در 5 تا 30 ولت DC را کنترل می کند. مجموع جریان خروجی همزمان در تمام 32 کانال توسط منبع تغذیه داخلی واحد محدود می شود - معمولاً حدود 8 آمپر برای گروه خروجی کامل. اگر بسیاری از خروجی ها به طور همزمان با 0.5A یا نزدیک به آن اجرا می شوند، بررسی کنید که کل بار در طول طراحی سیستم در این بودجه باقی بماند.

Q2: خروجی‌های پالس Y0/Y1 داخلی 100 کیلوهرتز هستند - مانند FX2N-1PG-E. چه زمانی ماژول موقعیت یابی هنوز ارزش افزودن دارد؟

هر دو قطار پالس 100 کیلوهرتز تولید می کنند. خروجی‌های داخلی از دستورالعمل‌های نردبان PLSY، PLSR، DRVA و DRVI استفاده می‌کنند که موقعیت‌یابی مستقیم نقطه به نقطه را پوشش می‌دهد. FX2N-1PG-E حالت های موقعیت یابی اختصاصی را اضافه می کند - خانه، رویکرد دو سرعته، توقف با وقفه - که مجموعه دستورالعمل داخلی نمی تواند مستقیماً تکرار کند. برای موقعیت یابی ساده تک یا دو محوره، خروجی های داخلی کافی هستند و -1PG-E غیر ضروری است.

Q3: آیا FX2N-64MT-001 هنوز پشتیبانی می شود؟

سری FX2N متوقف شده است. برای طراحی های جدید، میتسوبیشی FX5U (MELSEC iQ-F) را توصیه می کند. برای نصب های موجود FX2N، GX Works2 همچنان از برنامه نویسی و نظارت پشتیبانی می کند. FX2N-64MT-001 از طریق بازار مازاد صنعتی در دسترس است.

Q4: آیا می توان حافظه برنامه را بیش از 8000 مرحله افزایش داد؟

بله. یک کاست حافظه در سوکت پنل جلویی ظرفیت را به 16000 مرحله افزایش می دهد. FX2N-EEPROM-16L فضای ذخیره‌سازی غیرفرار مبتنی بر EEPROM را فراهم می‌کند که برنامه را بدون پشتیبان‌گیری از باتری حفظ می‌کند - در مواردی که دسترسی به باتری دشوار است یا انتظار می‌رود تعمیر و نگهداری نادر باشد، مفید است.

Q5: آیا FX2N-64MT-001 می تواند تقویت کننده های سروو سری MR-J میتسوبیشی را کنترل کند؟

بله - از طریق خروجی های پالس ترانزیستور Y0/Y1 داخلی متصل به پایانه های ورودی پالس تقویت کننده سروو، با استفاده از دستورالعمل های موقعیت یابی DRVA/DRVI برای حداکثر دو محور. برای کنترل پیچیده‌تر سروو (توالی‌های هومینگ، رویکرد دو سرعته، نمایه‌های بادامک)، ماژول‌های موقعیت‌یابی FX2N-1PG-E را اضافه کنید. یادداشت های کاربردی میتسوبیشی نمونه های سیم کشی تقویت کننده های MR-J2S، MR-J3، MR-JN و MR-JE را ارائه می دهد.
