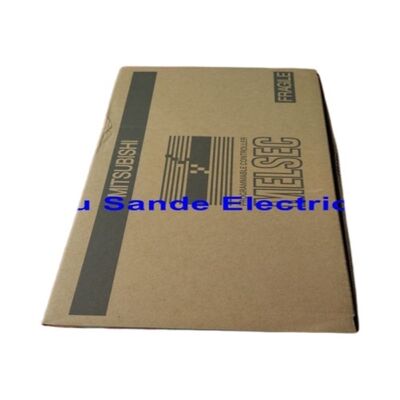

کنترلر منطقی قابل برنامه ریزی PLC میتسوبیشی FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

میتسوبیشی FX2N-48MR-001 MELSEC FX2N 48-Point Compact PLC 24 DI / 24 خروجی رله / 100240VAC / 50VA / 8K Steps / RS-422

۴۸ نقطه، خروجی رله، منبع AC پروفایل عملی FX2N-48MR

FX2N-48MR-001 عضو 48 نقطه ای از خانواده MELSEC FX2N است که تعداد ورودی و خروجی آن از FX2N-64MR 64 نقطه ای یک قدم پایین تر و از FX2N-32MR 32 نقطه ای یک قدم بالاتر است.بیست و چهار ورودی دیجیتال و 24 خروجی رله در یک محفظه AC، هیچ ماژول گسترش مورد نیاز برای برنامه های کاربردی که در این شمارش قرار می گیرند.

نام "MR" نشان دهنده نوع خروجی است: M = واحد اصلی، R = خروجی رله. تماس های رله هر دو بار AC و DC را تغییر می دهند.کپسول های کنتاکتور موتور 230VAC، و لامپ های شاخص در ولتاژ مخلوط از همان کنترل کننده، با هر تماس رله ای که به طور الکتریکی از منطق داخلی PLC جدا شده است.این انعطاف پذیری ولتاژ به این دلیل است که گزینه های خروجی رله در پانل های ماشین که سیم کشی میدان بار در ولتاژ های مختلف از منابع مختلف برق را تامین می کند، مرتبط است..

منبع برق AC 100 ¥ 240VAC را می پذیرد ¥ همان کنترل کننده یک پانل 120VAC آمریکای شمالی یا یک پانل 230VAC اروپایی را بدون تغییر سخت افزار تغذیه می کند.

مشخصات کلیدی

FX2N-48MR-001 در محدوده FX2N

خانواده واحد اصلی FX2N شامل پنج اندازه است: 32MR، 48MR، 64MR، 80MR، و 128MR - همه خروجی رله، همه AC، همه با همان پورت برنامه نویسی RS-422 و حافظه برنامه 8000 مرحله ای.48MR در دومين کوچکترين سايز قرار داردبرای دستگاهی که به 20 ورودی حسگر، 15 خروجی محرک و تعداد انگشت شماری از نقاط یدکی برای سیم کشی آینده نیاز دارد، 48MR I / O کافی را بدون اثر بزرگ و هزینه 64MR فراهم می کند.

پسوند -001 نسخه بین المللی FX2N-48MR را شناسایی می کند. دامنه ورودی استاندارد بین المللی شبکه (100 ¥ 240VAC) در مقایسه با مشخصات ولتاژ داخلی ژاپن.این گزینه مناسب برای دستگاه های غیر ژاپنی است..

سناریوهای کاربرد

سیستم های حمل و جور کردن:24 سنسورهای نزدیکی، سلول های فوتو الکتریکی و دکمه های فشار بر روی ورودی ها؛ تماسگرهای موتور، سولناید های تغییر مسیر و شاخص های خروجی رله. منبع AC به طور مستقیم به مدار شبکه پانل متصل می شود.

دستگاه های بسته بندی و پر کردن:کنترل کننده های شیر پنوماتیک (24VDC) ، کویل های استارتر موتور (230VAC) و لامپ های سیگنال ¥ همه از تماس های رله یکسان.

ماشین نگهداری:بسیاری از ماشین های مجهز به FX2N-48MR در سراسر جهان در حال تولید هستند.جایگزینی با همان شماره مدل نقشه آدرس I / O اصلی و سیم کشی خروجی را بدون نیاز به اصلاحات برنامه یا تغییرات سخت افزاری مرحله خروجی حفظ می کند.

سوالات عمومی

سوال1: تفاوت بین FX2N-48MR-001 و FX2N-48MR-ES/UL چیست؟

پسوند -001 متغیر بین المللی بدون گواهینامه UL/cUL را شناسایی می کند.پسوند -ES/UL همان مشخصات بین المللی را به همراه لیست UL و cUL برای بازارهای آمریکای شمالی با الزامات صریح گواهینامه UL شناسایی می کند. هر دو از نظر الکتریکی یکسان هستند. -ES / UL را برای تاسیسات آمریکای شمالی که اجزای کنترل UL مورد نیاز هستند مشخص کنید.-001 برای بازارهایی که گواهینامه CE به الزامات قانونی پاسخ می دهد مناسب است..

س2: آیا می توان ماژول های گسترش را به FX2N-48MR-001 اضافه کرد؟

بله. FX2N از حداکثر 8 ماژول گسترش در اتوبوس گسترش سمت راست خود پشتیبانی می کند (برای 48MR، همراه با I / O کارت CPU). ماژول های گسترش I / O دیجیتال و آنالوگ را اضافه می کنند،با حداکثر کل سیستم در 256 نقطه I/Oبرای ارتباطات، FX2N-232-BD (RS-232) ، FX2N-485-BD (RS-485/Modbus) یا FX2N-CNV-BD با ماژول های ارتباطی بعدی قابلیت رابط سریال را اضافه می کنند.

س3: چه نرم افزاری برای برنامه نویسی لازم است؟

توسعه دهنده GX یا GX Works2 محیط های برنامه نویسی میتسوبیشی برای خانواده FX2N.نه GX Works3 (برای سری iQ-R) و نه ویرایشگرهای استاندارد IEC 61131-3 به طور معمول به طور مستقیم به FX2N بدون پیکربندی سازگاری متصل می شوند. GX Works2 از منطق نردبان FX2N ، FBD و مجموعه دستورالعمل های سری FX ، از جمله PID ، Modbus ، HSC و PTO / PWM پشتیبانی می کند.

سوال 4: عمر الکتریکی تماس رله در FX2N-48MR چیست؟

میتسوبیشی تماس های رله را در 100،000 عملیات در بار مقاومت نامی (2A / 250VAC) مشخص می کند.بارهای DC محرک (سولنویید) عمر تماس را از طریق ارتفاع ولتاژ در زمان خاموش کردن کاهش می دهد. دیود های آزاد در بارهای DC محرک این را سرکوب می کنند و عمر تماس را به طور قابل توجهی افزایش می دهند.برای خروجی های چرخه در فرکانس بالا، گزینه های خروجی ترانزیستور (FX2N-48MT) مناسب تر هستند.

سوال 5: مسیر مهاجرت از FX2N-48MR متوقف شده چیست؟

FX5U-48MR/ES میتسوبیشی معادل عملکردی مستقیم در سری فعلی FX5 است. 24DI، 24 خروجی رله، منبع 100VAC 240VAC با پردازش به طور قابل توجهی بهبود یافته، Ethernet ساخته شده،و RS-485مهاجرت نیاز به تأیید مجدد برنامه در GX Works3 دارد (صادرات GX Works2 به این فرآیند کمک می کند) ؛ مجموعه دستورالعمل ها تا حد زیادی سازگار است اما برخی از تفاوت ها نیاز به توجه دارند.برای تاسیسات که برنامه FX2N باید بدون تغییر باقی بماند، FX3U-48MR/ES هدف مهاجرت نزدیک با همان محیط GX Works2 است.
