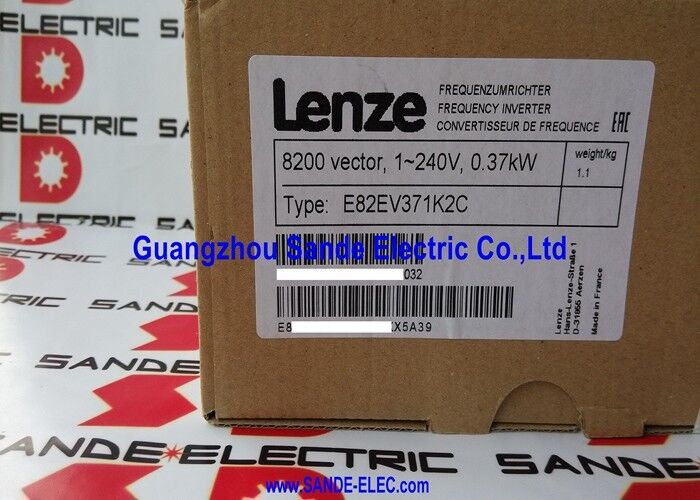

کنترل سرعت موتور Lenze VSD E82EV371K2C

Lenze E82EV371K2C | اینورتر فرکانس برداری 8200 — 0.37 کیلووات / 230 ولت / 1 فاز ورودی / 3 فاز خروجی / کنترل برداری / IP20

درایو وکتور 0.37 کیلووات - ورودی تک فاز، خروجی سه فاز

E82EV371K2C عضو 0.37 کیلوواتی Lenze از محدوده اینورتر فرکانس 8200 Vector است - یک درایو فشرده که 230 ولت AC تک فاز را از منبع تغذیه می پذیرد و یک خروجی سه فاز تنظیم شده برای راه اندازی یک موتور القایی سه فاز استاندارد تولید می کند. این تبدیل تک فاز به سه فاز، مزیت عملی تعیین کننده برای کاربردهای ماشین های کوچک است که در آن تنها یک منبع تک فاز در محل نصب در دسترس است.

کنترل برداری تنظیم سرعت و گشتاور را دقیق تر از کنترل ساده V/Hz می کند. 8200 Vector مدل بردار شار موتور را در زمان واقعی پیاده سازی می کند - جهت جریان استاتور مورد نیاز را محاسبه می کند تا تولید گشتاور را برای سرعت فرمان به حداکثر برساند. تحت بارهای متغیر، درایوهای کنترل بردار نسبت به درایوهای V/Hz سرعت را نزدیک‌تر به نقطه تنظیم نگه می‌دارند، که برای محورهای ماشین، تنظیم کشش نوار نقاله و فرآیندهایی که گشتاور بار در طول چرخه تغییر می‌کند مرتبط است.

معماری ماژولار 8200 Vector یک ویژگی کلیدی طراحی است. ماژول‌های عملکرد قابل اتصال - برای ارتباط فیلدباس (PROFIBUS، DeviceNet، CANopen)، بازخورد رمزگذار، ترمز ترمز، و گسترش ورودی/خروجی - بدون تغییر سیم‌کشی در مدارهای برق یا موتور اصلی در جلوی درایو نصب می‌شوند. همان واحد پایه E82EV371K2C ماژول های عملکردی متفاوتی را برای مطابقت با معماری های مختلف اتوماسیون ماشین در خود جای می دهد.

مشخصات کلیدی

پارامترسازی - Keypad XT و GDC Easy

درایو برای عملکرد استاندارد در کارخانه از پیش تنظیم شده است - زمان های از پیش تعیین شده رمپ، تخصیص ورودی/خروجی از پیش تعیین شده و عملکردهای حفاظتی از پیش تعیین شده به بسیاری از برنامه ها اجازه می دهد بدون تنظیم نرم افزار اجرا شوند. برای برنامه‌هایی که به محدوده سرعت سفارشی، پروفایل‌های شتاب یا پیکربندی ورودی آنالوگ نیاز دارند، پارامترها از طریق افزونه Keypad XT یا رایگان تغییر می‌کنند.

GDC Easy PC نرم افزار متصل از طریق رابط سریال جلو. Keypad XT همچنین به عنوان یک حافظه پارامتر عمل می کند - مجموعه کامل پارامترها را ذخیره می کند و می تواند آن را در عرض چند ثانیه به واحد دیگر E82EV371K2C منتقل کند.

سوالات متداول

Q1: آیا E82EV371K2C می تواند یک موتور سه فاز را از منبع تغذیه تک فاز راه اندازی کند؟

بله. ورودی تک فاز 230 ولت AC; خروجی سه فاز 0-230 ولت AC است. این یکی از کاربردی‌ترین کاربردهای این اینورتر خاص است - موتورهای القایی سه فاز استاندارد را قادر می‌سازد تا از یک منبع AC 230 ولت تک فاز خانگی یا صنعتی که در آن برق سه فاز در دسترس نیست، کار کنند. جریان نامی موتور نباید از امتیاز خروجی 2.4 آمپر تجاوز کند.

Q2: تفاوت بین حالت های کنترل V/Hz و Vector چیست؟

حالت V/Hz نسبت ولتاژ به فرکانس ثابت را در محدوده فرکانس خروجی حفظ می کند - ساده و پایدار است، اما سرعت موتور تحت بار متفاوت است. کنترل برداری وضعیت شار موتور را در زمان واقعی محاسبه می کند و جهت جریان را برای به حداکثر رساندن گشتاور در سرعت فرمان تنظیم می کند. تحت بار متغیر، کنترل برداری سرعت را نزدیک به نقطه تنظیم نگه می دارد و گشتاور سرعت پایین بهتری را ارائه می دهد. حالت برداری را برای برنامه های کاربردی نوار نقاله، موقعیت یابی و پردازش انتخاب کنید که در آن دقت سرعت اهمیت دارد. V/Hz برای تنظیم ساده پمپ و سرعت فن که در آن لغزش در بار قابل قبول است.

Q3: چه ماژول های عملکردی با E82EV371K2C سازگار هستند؟

8200 Vector محدوده ماژول عملکرد E82Z Lenze را می پذیرد - پروتکل های PROFIBUS DP، CANopen، DeviceNet و سایر پروتکل های فیلدباس را پوشش می دهد. ماژول های بازخورد رمزگذار. ماژول های خردکن ترمز؛ و گسترش ورودی/خروجی آنالوگ/دیجیتال. سازگاری ماژول عملکرد را از اسناد سخت افزاری Lenze 8200 Vector تأیید کنید، زیرا کلاس قدرت و نوع اتصال تعیین می کند که کدام ماژول ها با واحد پایه E82EV371K2C مطابقت دارند.

Q4: E82EV371K2C چگونه بدون Keypad XT اختیاری راه اندازی می شود؟

درایو از پیش تنظیم های کارخانه بدون هیچ صفحه کلیدی کار می کند. برای تنظیم پارامترهای سفارشی بدون صفحه کلید، یک رایانه شخصی را از طریق رابط سریال جلو وصل کنید و از نرم افزار رایگان GDC easy (Global Drive Easy) موجود در وب سایت Lenze استفاده کنید. GDC easy یک رابط گرافیکی برای همه پارامترها، عیب‌یابی و تاریخچه خطا فراهم می‌کند - راحت‌تر از ناوبری صفحه کلید برای اولین بار راه‌اندازی.

Q5: "K" در E82EV371K2C به چه معناست و چه نوع پسوندی وجود دارد؟

"K" نسخه ماژول پایه E82EV371 را در 230 ولت (کلاس ولتاژ 2) شناسایی می کند. انواع پسوند مجاور شامل "S" (E82EV371S2C) با گزینه های درج خاصی نصب شده است. پایه E82EV371K2C ماژول استاندارد بدون گزینه های درج شده است. پسوندهای متغیر ماژول تابع خاص را شناسایی می‌کنند یا تنظیمات را درج می‌کنند. هنگام سفارش تعویض یا تعیین یدکی، پسوند دقیق برچسب واحد نصب شده را تأیید کنید.
