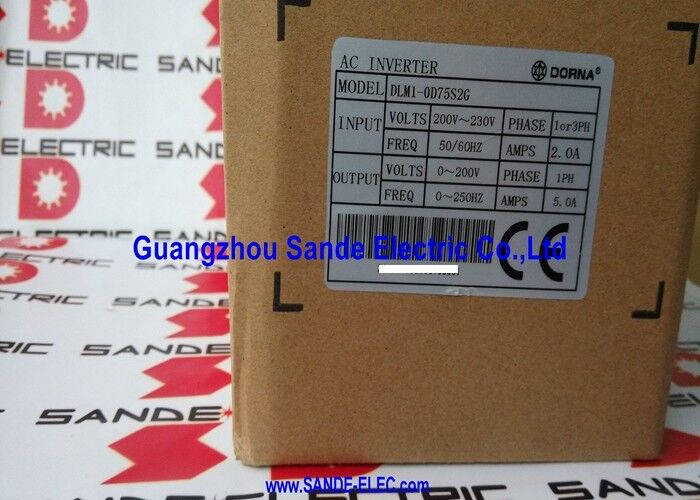

اینورتر AC DLM1-0D75S2G DLM10D75S2G DLM1-OD75S2G

DLM1-0D75S2G | درایو فرکانس متغیر - 0.75 کیلو وات / تک فاز 220 ولت AC / ورودی 2 آمپر / خروجی 5 آمپر / 50/60 هرتز / همه منظوره

0.75 کیلو وات در یک منبع تک فاز - VFD فشرده برای استفاده عمومی از ماشین

DLM1-0D75S2G یک درایو فرکانس متغیر 0.75 کیلوواتی (سه چهارم کیلووات) است که برای ورودی 220 ولت AC تک فاز طراحی شده است. منبع تغذیه 220 ولت تک فاز را به خروجی سه فاز با فرکانس متغیر و ولتاژ متغیر برای کنترل سرعت موتور القایی AC تبدیل می کند. این باعث می شود که در ماشین آلات کوچک، تجهیزات کارگاهی، بخش های نوار نقاله، فن ها و سیستم های پمپ که منبع تغذیه تک فاز و موتور سه فاز است، مفید باشد.

درایوهای فرکانس متغیر با تنظیم فرکانس و ولتاژ تحویلی به موتور، سرعت موتورهای AC را تغییر می دهند. کارکردن موتور در فرکانس 30 هرتز به جای 50 هرتز، سرعت موتور را تا 60 درصد از مقدار نامی آن کاهش می دهد. کاهش فرکانس همچنین ولتاژ را به طور متناسب کاهش می دهد (کنترل V/Hz)، شار مغناطیسی موتور و گشتاور را در محدوده سرعت ثابت نگه می دارد. این قابلیت سرعت متغیر، روش‌های تنظیم سرعت مکانیکی - گیربکس‌ها، قرقره‌ها و دریچه‌های دریچه گاز - را با کنترل الکترونیکی جایگزین می‌کند که مستقیماً از تنظیمات پارامتر درایو یا نقطه تنظیم آنالوگ پاسخ می‌دهد.

جریان خروجی 5 آمپر با موتور سه فاز استاندارد 0.75 کیلووات در 220 ولت مطابقت دارد. جریان ورودی 2 آمپر از منبع تغذیه 220 ولت تک فاز - تقریباً 440 وات برق ورودی، مطابق با خروجی 0.75 کیلو وات در راندمان اینورتر معمولی می گیرد.

مشخصات کلیدی

تک فاز ورودی، سه فاز خروجی

یک سناریوی معمول نصب برای DLM1-0D75S2G در کارگاه‌های کوچک یا ماشین‌ابزار است که در آن فقط یک منبع 220 ولت تک فاز در محل دستگاه موجود است اما موتور یک موتور القایی سه فاز استاندارد است. درایو تبدیل فاز را به صورت داخلی انجام می دهد - AC تک فاز را به DC اصلاح می کند، سپس DC را به یک خروجی AC سه فاز در فرکانس فرمان معکوس می کند. موتور بدون توجه به ورودی تک فاز، یک منبع تغذیه سه فاز متعادل را می بیند.

این قابلیت ورودی تک فاز اجازه می دهد تا موتورهای سه فاز استاندارد بدون مبدل فاز یا زیرساخت تامین سه فاز استفاده شوند.

سوالات متداول

Q1: آیا DLM1-0D75S2G می تواند یک موتور را با سرعت متغیر راه اندازی کند یا فقط بین سرعت های ثابت جابجا می شود؟

DLM1-0D75S2G کنترل سرعت متغیر پیوسته را در محدوده فرکانس خروجی خود فراهم می کند. سرعت را می توان با پتانسیومتر یا صفحه کلید جلویی یا سیگنال نقطه تنظیم آنالوگ خارجی (0 تا 10 ولت یا 4 تا 20 میلی آمپر) از یک کنترلر تنظیم کرد. سرعت موتور به طور مداوم از فرکانس فرمان پیروی می کند - این سرعت به مراحل سرعت ثابت محدود نمی شود.

Q2: موتور DLM1-0D75S2G چه اندازه می تواند درایو کند؟

درایو برای یک موتور سه فاز 0.75 کیلووات در 220 ولت با جریان بار کامل تا 5 آمپر رتبه بندی شده است. موتوری با جریان پلاک نام بیش از 5A را وصل نکنید - ترانزیستورهای خروجی درایو در حالت اضافه بار کار می کنند. برای موتورهای با توان کمتر از 0.75 کیلووات، درایو به درستی کار می‌کند و فضای خالی برای آن وجود ندارد.

Q3: آیا درایو موتور را از اضافه بار محافظت می کند؟

درایوهای فرکانس متغیر معمولاً شامل حفاظت از اضافه بار موتور الکترونیکی می‌شوند - درایو جریان خروجی را کنترل می‌کند و اگر جریان از آستانه پیکربندی‌شده برای مدت طولانی‌تر از زمان تنظیم‌شده فراتر رفت، خاموش می‌شود. پارامتر جریان نامی موتور درایو را روی مقدار جریان بار کامل موتور در پلاک نام تنظیم کنید. این کار عملکرد سفر اضافه بار را در آستانه صحیح موتور نصب شده فعال می کند.

Q4: آیا زمان شتاب قابل تنظیم است؟

بله. اکثر VFD های این کلاس شامل زمان های شیب دار شتاب و کاهش سرعت قابل تنظیم هستند. زمان شتاب تعیین می کند که درایو چقدر طول می کشد تا از 0 هرتز به فرکانس مورد نظر برسد. زمان کاهش سرعت رمپ پایین را کنترل می کند. شتاب آهسته جریان راه اندازی و فشار مکانیکی روی موتور و ماشین رانده را کاهش می دهد. محدوده پارامتر موجود را از اسناد کاربر درایو تأیید کنید.

Q5: وقتی از جریان خروجی نامی درایو تجاوز کند چه اتفاقی می‌افتد؟

درایو وضعیت اضافه بار را از طریق مدار نظارت بر جریان خروجی تشخیص می دهد و بسته به تنظیم پارامتر پاسخ اضافه بار، فرکانس خروجی را کاهش می دهد (محدود کردن جریان) یا خاموش می شود و کد خطا را نمایش می دهد. خاموش شدن مکرر نشان می دهد که بار موتور متصل مرتباً از 5 آمپر تجاوز می کند - تأیید کنید که رتبه قدرت درایو با بار واقعی موتور برنامه قبل از شروع تولید مطابقت دارد.
