اینورتر DLB1-03D7T4G DLB1-O3D7T4G

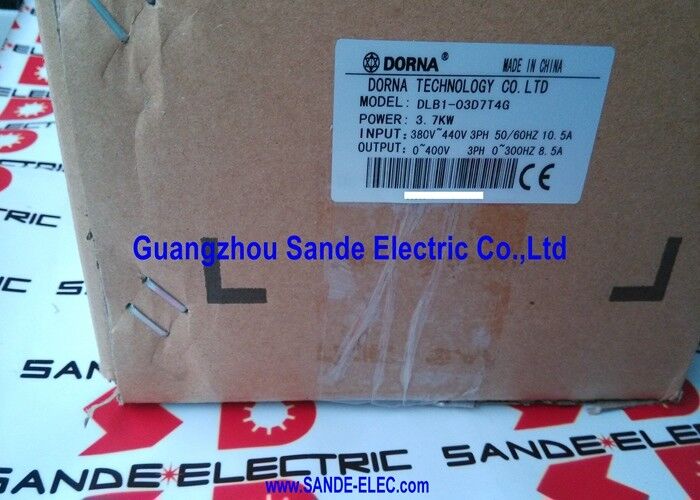

DLB1-03D7T4G. Dorna VFD Inverter 3.7kW / 380V 3-Phase / 10.5A Input / 8.5A Output / General Purpose AC Drive

سری DORNA DLB1 درایو فرکانس متغیر عمومی

DLB1-03D7T4G درایو فرکانس متغیر 3.7kW سری DLB1 دورنا است.DLB1 برای کنترل سریع سرعت موتور AC در طیف گسترده ای از کاربردهای استاندارد صنعتی طراحی شده است، فن ها، پمپ ها، کمپرسورها و درایوهای کمکی ماشین آلات.

در 3.7kW از یک منبع استاندارد سه فاز 380V صنعتی، DLB1-03D7T4G کنترل موتورهای تحرک در محدوده متوسط قدرت موتور صنعتیفن های کنترل هوا، کنترل سرعت پمپ منحرف و درایوهای کمکی ماشین تولید.

مشخصات کلیدی

هدف کلی ٫ طیف گسترده ای از کاربردهای مختلف

DLB1-03D7T4G یک VFD عمومی است که کاربرد خاصی ندارد. "هدف عمومی" به معنای این است که درایو برای گسترده ترین طیف از کاربردهای موتورهای استاندارد AC طراحی و پیکربندی شده است:

کنترل V/Hz:کنترل سرعت متغیر اساسی مناسب برای فن، پمپ و برنامه های حمل و نقل که در آن دقت سرعت پویا مورد نیاز نیست.

کنترل بردار بدون سنسور (اگر مجهز باشد):در صورتی که در نرم افزار DLB1 موجود باشدکنترل وکتور باعث بهبود گشتاور در سرعت های پایین و دقت سرعت می شود گسترش کاربرد درایو برای کاربردهایی که نیاز به عملکرد موتور بهتر در سرعت های کمتر از 15 هرتز دارند.

سناریوهای کاربرد

محرک ناقل:یک کانویر تولید نیاز به کنترل سرعت متغیر از موتور محرک 3.7kW خود را دارد. DLB1-03D7T4G فراهم می کند سرعت صاف بالا و پایین،حفاظت از کانویر از شوک مکانیکی در طول چرخه های شروع و متوقف شدن بدون جریان بالا شروع موتور مستقیم.

کنترل سرعت کولر:یک فن خنک کننده صنعتی که توسط یک موتور 3.7kW هدایت می شود، نیاز به سرعت متغیر برای مطابقت ظرفیت خنک کننده با بار گرمایی دارد.DLB1-03D7T4G سرعت فن را در طول دوره های کم بار کاهش می دهد، کاهش صدا و صرفه جویی در انرژی در مقایسه با کار با سرعت ثابت.

سوالات عمومی

سوال1: چه نوع موتور AC با DLB1-03D7T4G سازگار است؟

DLB1-03D7T4G موتورهای استاندارد سه فاز AC را با قدرت 3.7kW و 380V هدایت می کند. موتور باید با ولتاژ خروجی نامی درایو (380V سه فاز) و جریان (حداکثر 8.5A) مطابقت داشته باشد.موتورهای دارای جریان بالاتر از 8.5A نباید متصل شود. اطمینان حاصل کنید که ولتاژ نامی موتور با کلاس ولتاژ خروجی درایو مطابقت دارد.

س2: آیا DLB1-03D7T4G دارای اتصال مقاوم در حال ترمز است؟

VFDهای عمومی در کلاس DLB1 به طور معمول یک ترمینال اتصال مقاومت ترمز را فراهم می کنند اما خود مقاومت ترمز را شامل نمی شوند. An external braking resistor connected to the DC bus resistor terminals enables dynamic braking — allowing the drive to decelerate loads quickly by dissipating regenerated energy in the resistor rather than allowing the DC bus voltage to riseاز کتابچه نصب DLB1 تأیید کنید که آیا یک ترمینال مقاومت ترمز در دسترس است و حداقل مشخصات مقاومت برای 3.7kW.

سوال 3: DLB1-03D7T4G از چه محدوده فرکانسی خروجی پشتیبانی می کند؟

درایو های سری DLB1 در این کلاس به طور معمول از فرکانس خروجی از 0 هرتز (استقرار موتور) تا حداکثر 400 هرتز یا 650 هرتز پشتیبانی می کنند.سرعت موتور بیش از سرعت نامی خود را نشان می دهد (برگر در منطقه "ضعف شدن میدان" کار می کند) ️ مفید برای رانندگی اسپندل های با سرعت بالا یا فن ها که سرعت نامی بالاتر مورد نیاز است- فرکانس خروجی حداکثر مشخص را از اسناد محصول DLB1-03D7T4G تأیید کنید.

سوال 4: DLB1-03D7T4G چه عملکردهای حفاظتی را برای موتور متصل فراهم می کند؟

درایوهای Dorna DLB1 شامل توابع استاندارد حفاظت از VFD هستند: حفاظت از جریان بیش از حد (ابراز نقص موتور یا سیم کشی در جریان بالاتر از حد نام تجاری) ،حفاظت از ولتاژ بالا و پایین (خرید اگر ولتاژ تغذیه از محدوده قابل قبول خارج شود)، حفاظت الکترونیکی از بیش از حد فشار موتور (شناختی از جریان بیش از حد مداوم که نشان دهنده بیش از حد فشار موتور است) ، قابل تنظیم برای جریان نامی موتور خاص) ، و تشخیص از دست دادن فاز خروجی.این محافظ ها نیاز به رله های جدا از بیش از حد و دستگاه های حفاظت از جریان در مدار موتور را کاهش می دهند.
