IC200UDR164-DKC. ♪ GE Fanuc VersaMax Micro PLC 40×24VDC وارد / 24 رله خارج / 120×240VAC / 8 ورودی HSC / RS-232C / 4 واحد گسترش / بازنگری DKC

یک کنترل کننده PLC کامل نه فقط یک ماژول I/O

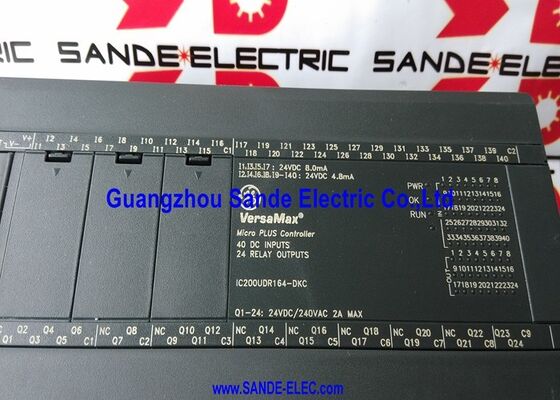

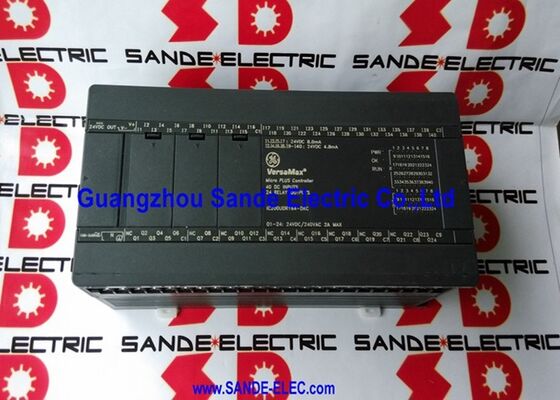

IC200UDR164-DKC یک پردازنده کامل VersaMax Micro PLC ، منبع برق ، ورودی های دیجیتال و خروجی های رله در یک محفظه است. این یک کارت I / O مستقل نیست.این یک کنترل کننده برنامه ریزی شده مستقل با CPU داخلی است.، اجرای برنامه و I / O در زمینه.

نام "UDR164" دارای معنای کاربردی است: واحد 40 ورودی دیجیتال DC و 24 خروجی رله در فرمت 64 نقطه ای را فراهم می کند (U = VersaMax، D = ورودی DC، R = خروجی رله،164 = 64 نقطه با منبع برق 120/240VAC). پسوند DKC اصلاحات سخت افزاری این نسخه خاص را نشان می دهد.

در قدرت ورودی 120 ∼ 240 VAC، این واحد به طور مستقیم به شبکه AC بدون منبع تغذیه DC جداگانه متصل می شود تبدیل داخلی AC / DC هم منطق PLC و هم مدارهای ورودی را تقویت می کند.برای طرح کابینت هایی که منبع اصلی برق آن منبع AC باشد، این یک جزء را حذف می کند.

مشخصات کلیدی

24 فرمول C خروجی های رله ای ️ کنترل میدان ولتاژ مخلوط

هرکدام از 24 خروجی رله یک تماس فرم C (SPDT) است. یک رله تغییر با ترمینال های به طور معمول باز، به طور معمول بسته و مشترک است. این فرم تماس بیشترین انعطاف پذیری سیم کشی را فراهم می کند:

به طور معمول باز (NO):کنترل بار استاندارد √ کویل استارتر موتور، دریچه سولناید، آلارم.

به طور معمول بسته (NC):کاربردهای ایمن از خرابی: مدار هایی که باید در هنگام خاموش کردن خروجی انرژی داشته باشند و در هنگام روشن کردن آن انرژی از بین ببرند.

مشترک (COM):هر ولتاژ تغذیه میدان را در محدوده تماس رله قبول می کند. بار 120VAC، بار 230VACو بار 24VDC به همان بانک رله بدون سخت افزار تطبیق ولتاژ متصل می شود تماس رله از نظر الکتریکی مستقل از منبع PLC است.

سناریوهای کاربرد

پنل های ماشین های فشرده ای با نیروی AC:این واحد به طور مستقیم به اتوبوس AC پانل متصل می شود. No 24VDC ماژول منبع برق مورد نیاز برای خود PLC ✓ طراحی پانل ساده برای ماشین آلات با زیرساخت قدرت AC تنها.

کنترل رله چند منطقه ای:24 رله های فرم C که به طور مستقل کنترل موتور استارترها، سولناید های شیر و تماس های هشدار در ولتاژ های مخلوط میدان AC و DC را کنترل می کنند ٪ همه از یک محفظه کنترل کننده.

شمارش تولید با سرعت بالا:رمزگذاری کننده یا پالس های سنسور از حداکثر 8 شمارنده به طور همزمان در حالت HSC ردیابی می شود. برنامه شمارش های انباشته شده را در هر اسکن برای کنترل دسته، اندازه گیری طول یا نظارت بر سرعت می خواند.

سوالات عمومی

سوال 1: پسوند بازبینی "-DKC" چیست و آیا بر سازگاری تأثیر می گذارد؟

پسوند DKC، تجدید نظر سخت افزاری خاص IC200UDR164 را نشان می دهد.بازنگری ها نشان دهنده به روز رسانی های قطعات یا تولید در حالی است که مشخصات عملکردی و سازگاری برنامه را حفظ می کنند.یک واحد DKC جایگزین نسخه های قبلی IC200UDR164 (مانند AD، CB، و غیره) بدون تغییر برنامه در اکثر تاسیسات است.در صورت وجود نگرانی در مورد سازگاری ویرایش، با الزامات نسخه نرم افزار نصب شده برنامه تأیید کنید.

س2: چه نرم افزاری برای برنامه نویسی به IC200UDR164-DKC متصل می شود؟

سری VersaMax Micro با استفاده از Proficy Machine Edition (PME) یا نرم افزار قبلی Logicmaster برنامه ریزی می شود.اتصال از طریق پورت سریال RS-232C با استفاده از کابل برنامه نویسی IC200CBL001 یا معادل. Proficy Machine Edition از هر دو زبان برنامه نویسی نمودار نردبان و لیست دستورالعمل برای پلت فرم VersaMax Micro پشتیبانی می کند.

سوال 3: آیا می توان 24 خروجی رله را به عنوان تماس های NO و NC به طور همزمان از همان رله استفاده کرد؟

بله. هر رله فورم C تمام سه ترمینال را فراهم می کند NO، NC، و COM در نوار ترمینال. برنامه به کویل رله فرمان می دهد؛ سیم کشی به NO، NC،یا هر دو تعیین می کند که چگونه مدار میدان پاسخ می دهدیک رله می تواند به طور همزمان یک مدار NO را ببندد (یک لامپ را فعال می کند) و یک مدار NC را باز کند (یک بای پاس را غیر فعال می کند) با یک دستور خروجی واحد.

سوال 4: تفاوت بین IC200UDR164 و IC200UDR064 چیست؟

هر دوی این دستگاه ها PLC های میکرو ورسا مکس 64 نقطه ای با 40 ورودی DC و 24 خروجی رله هستند. تفاوت در منبع برق است: IC200UDR064 از قدرت ورودی 24VDC استفاده می کند؛ IC200UDR164 از 120/240VAC استفاده می کند.تمام مشخصات عملکردی دیگر تعداد I/O، قابلیت HSC، نوع رله، اتصال گسترش مشابه هستند. بر اساس ولتاژ منبع موجود در پانل انتخاب کنید.

س5: آیا خروجی های رله در برابر تغییر بار تحرک محافظت می شوند؟

تماس های رله خود شامل سرکوب داخلی نیستند. برای بار های تحرک (کویل های استارتر موتور، شیر های سولنویدی)سرکوب خارجی در سراسر بار توصیه می شود یک شبکه snubber برای بار AC یا دیود آزاد برای بار DC. بدون سرکوب، اوج EMF عقب در باز کردن رله زندگی تماس را با گذشت زمان کاهش می دهد.بررسی الزامات سرکوب بار محرک از کتابچه راهنمای IC200UDR164 برای انواع بار خاص که در حال تغییر هستند.
