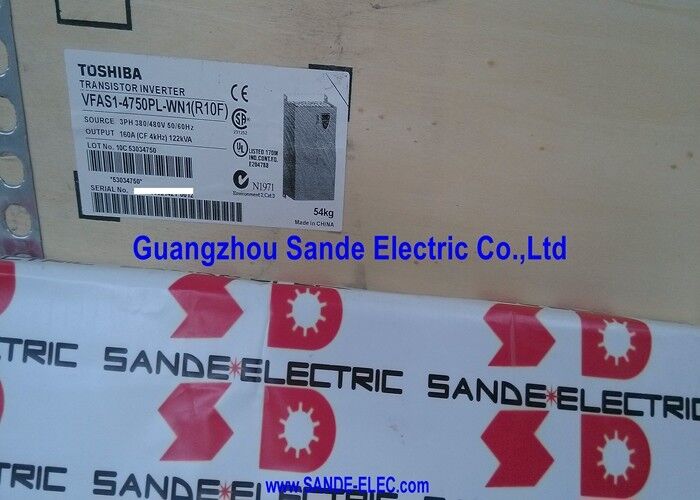

توشیبا اینورتر VFAS1-4750PL-WN1 Toshiba Transistor Inverter VFAS14750PLWN1 FAST SHIPPING

VFAS1-4750PL-WN1 | اینورتر توشیبا Tosvert VF-AS1 — 75 کیلو وات / 400 ولت / 160 آمپر / 3 فاز / حالت CT و VT / پمپ ها / فن ها / نوار نقاله

سری VF-AS1 - درایو همه منظوره با کارایی بالا

Tosvert VF-AS1 پلت فرم درایو فرکانس متغیر همه منظوره توشیبا است که طیف وسیعی از توان از زیر کیلووات تا تاسیسات صنعتی با ظرفیت بالا را پوشش می دهد. VFAS1-4750PL-WN1 در نقطه 75 کیلووات در محدوده کلاس 400 ولت قرار دارد - ظرفیتی که تجهیزات فرآیند متوسط ​​تا بزرگ از جمله پمپ های گردش خون، فن های با حجم بالا و سیستم های نوار نقاله بارگذاری شده را پوشش می دهد.

VF-AS1 از هر دو حالت کنترل CT (گشتاور ثابت) و VT (گشتاور متغیر) پشتیبانی می کند. حالت CT برای بارهایی است که به گشتاور کامل در محدوده سرعت نیاز دارند - نوار نقاله ها، کمپرسورها، پمپ های جابجایی مثبت. حالت VT برای بارهای گریز از مرکز - فن ها و پمپ های گریز از مرکز - است که در آن گشتاور مورد نیاز با سرعت کاهش می یابد. انتخاب حالت صحیح مدیریت حرارتی و ویژگی های خروجی درایو را برای نوع بار متصل بهینه می کند.

مشخصات کلیدی

کنترل سرعت و گشتاور برای فرآیندهای صنعتی

یک درایو فرکانس متغیر سرعت موتور را با تنظیم فرکانس و ولتاژ خروجی کنترل می کند. VFAS1-4750PL-WN1 موتور را از سرعت نزدیک به صفر تا حداکثر سرعت نامی کنترل می کند، با رمپ های شتاب و کاهش سرعت نرم - استرس مکانیکی راه اندازی مستقیم بر روی خط را حذف می کند.

برای کاربردهای پمپ، کنترل سرعت متغیر به عنوان مکانیزم کنترل جریان، جایگزین دریچه های گاز می شود. کارکردن پمپ با سرعت 70 درصد تقریباً 34 درصد از توان را در مقایسه با عملکرد دریچه گاز با سرعت کامل مصرف می کند - صرفه جویی در انرژی متناسب با مکعب نسبت سرعت است. برای پمپ های بزرگ و فن هایی که به طور مداوم کار می کنند، این کاهش مصرف انرژی توجیه اقتصادی اولیه برای نصب درایو را نشان می دهد.

در خروجی 75 کیلووات، VFAS1-4750PL-WN1 اندازه های موتور مناسب برای پمپ های تامین آب صنعتی، واحدهای انتقال هوای HVAC، فن های تهویه فرآیند و سیستم های درایو نوار نقاله متوسط ​​را پوشش می دهد.

سناریوهای کاربردی

پمپ تامین آب فرآیند:یک ایستگاه پمپ آب شهری سه پمپ گریز از مرکز 75 کیلووات را به صورت موازی اجرا می کند. هر پمپ توسط یک VFAS1-4750PL-WN1 کنترل می‌شود و به ایستگاه اجازه می‌دهد تا خروجی پمپ را با سرعت متفاوت به جای روشن و خاموش کردن پمپ‌ها مطابقت دهد.

فن تهویه صنعتی:یک فن تهویه بزرگ کارخانه فرآیندی به جریان هوای متغیر برای حالت‌های مختلف تولید نیاز دارد. درایو 75 کیلوواتی جایگزین یک موتور با سرعت ثابت با کنترل دمپر می شود - سرعت فن به طور مستقیم تغییر می کند و تلفات دمپر را حذف می کند.

درایو نوار نقاله:یک درایو نوار نقاله 75 کیلوواتی بر روی یک سیستم حمل و نقل مواد فله نیاز به راه اندازی صاف تحت بار کامل دارد. VFAS1-4750PL-WN1 در حالت CT شتاب کنترل شده ای را از حالت سکون فراهم می کند و تکان های تسمه و شوک مکانیکی هنگام راه اندازی را از بین می برد.

سوالات متداول

Q1: پسوند "WN1" در VFAS1-4750PL-WN1 چه چیزی را نشان می دهد؟

کدهای پسوند در شماره قطعه VF-AS1 گزینه های پیکربندی - نوع محفظه، گزینه های فیلتر و انواع مشخصات منطقه ای را نشان می دهد. پسوند "WN1" پیکربندی خاص این واحد خاص، از جمله گزینه های محفظه و فیلتراسیون آن را نشان می دهد. در صورت نیاز به جایگزینی یا انتخاب معادل آن، پیکربندی دقیق را با راهنمای انتخاب محصول توشیبا VF-AS1 تأیید کنید.

Q2: تفاوت بین حالت CT و VT برای VFAS1-4750PL-WN1 چیست؟

حالت CT (گشتاور ثابت) برای بارهایی که به گشتاور کامل در تمام سرعت ها نیاز دارند - نوار نقاله ها، کمپرسورها، پمپ های جابجایی مثبت انتخاب می شود. حالت VT (گشتاور متغیر) برای بارهای گریز از مرکز - فن ها و پمپ های گریز از مرکز - است که تقاضای گشتاور با سرعت به عنوان قانون مربع کاهش می یابد. انتخاب حالت VT روی یک بار مناسب جریان پیوسته بالاتری را در سرعت کامل امکان پذیر می کند. انتخاب CT روی بار گریز از مرکز ایمن است اما از درجه حرارتی محافظه کارانه CT استفاده می کند.

Q3: چه منبع تغذیه ورودی برای VFAS1-4750PL-WN1 مورد نیاز است؟

درایو به منبع AC 3 فاز در محدوده 400 تا 480 ولت در 50 هرتز یا 60 هرتز نیاز دارد. ولتاژ اسمی 400 ولت منابع صنعتی استاندارد IEC (شبکه های اروپایی/آسیایی 380V/400V/415V) را پوشش می دهد. انتهای 480 ولت آمریکای شمالی و برخی از منابع 460 ولت/480 ولت آسیا را پوشش می دهد. بر اساس کدهای الکتریکی محلی، یک کلید قطع کننده مدار اصلی یا سوئیچ قطع فیوز شده با درجه بندی صحیح باید در بالادست درایو نصب شود.

Q4: آیا VFAS1-4750PL-WN1 دارای مقاومت ترمز داخلی است؟

با قدرت 75 کیلووات، VF-AS1 دارای مقاومت ترمز داخلی نیست. یک مقاومت ترمز خارجی (مدل PBR7-017W3R7 برای نوع 75 کیلوواتی) و واحد ترمز برای کاربردهایی که نیاز به ترمز کاهش سرعت فعال دارند - مانند بارهای با اینرسی بالا یا بارهای عمودی که نیاز به فرود کنترل شده دارند، مورد نیاز است. برای کاربردهای پمپ و فن که در آن کوستینگ برای توقف قابل قبول است، معمولاً به مقاومت ترمز نیازی نیست.

Q5: چه نوع موتورهایی با VFAS1-4750PL-WN1 سازگار هستند؟

VF-AS1 برای موتورهای القایی AC استاندارد 3 فاز طراحی شده است. مشخصات خروجی درایو با موتورهای القایی استاندارد IEC یا NEMA مطابقت دارد که برای کلاس ولتاژ مناسب رتبه بندی شده اند. برای موتورهای سنکرون آهنربای دائم یا انواع موتورهای خاص، سازگاری با تنظیمات الگوریتم کنترل VF-AS1 را بررسی کنید. جریان نامی موتور نباید از امتیاز خروجی 160 آمپر درایو تجاوز کند.
