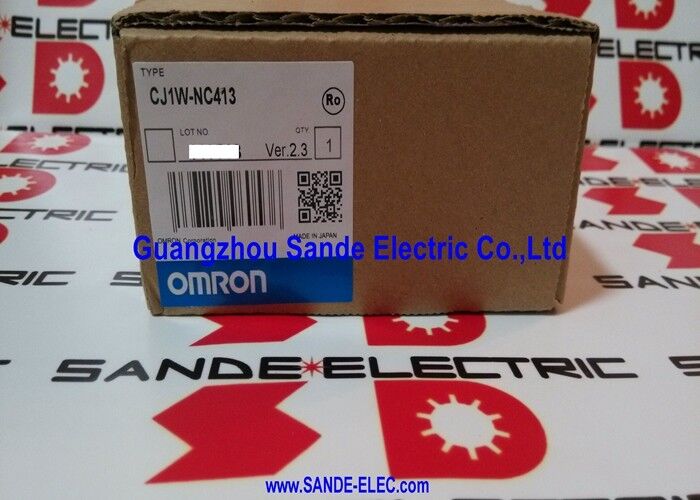

واحد کنترل موقعیت 4 محوره Omron CJ1W-NC413
مرور کلی
واحد CJ1W-NC413 یک واحد کنترل موقعیت 4 محوره برای گذرگاه ورودی/خروجی CJ است. دادههای منتشر شده Omron آن را به عنوان یک واحد ورودی/خروجی ویژه با 4 کانال خروجی پالس، فرکانس خروجی پالس حداکثر 500 کیلوهرتز و پشتیبانی از حداکثر 4 محور PTP استفاده میکند.
همین دادهها همچنین نشان میدهند که این واحد انواع مختلفی از ورودیهای دیجیتال را میپذیرد، از جمله درایور خط RS-422، سیگنالهای NPN، PNP و بدون ولتاژ، در حالی که از خروجیهای پالس کلکتور باز NPN استفاده میکند.
آنچه این واحد را در کنترل ماشین واقعی ارزشمند میسازد، نقش آن به عنوان یک پلتفرم موقعیتیابی ساده مبتنی بر پالس است.
Omron خانواده CJ1W-NC_3 را به عنوان یک کنترلکننده موقعیتیابی نقطه به نقطه با خروجی پالس توصیف میکند که از شتاب/کاهش شتاب ذوزنقهای یا منحنی S، دستورات موقعیتیابی مستقیم نردبانی، کنترل موقعیت و سرعت، درونیابی خطی و دادههای موقعیتیابی مبتنی بر حافظه پشتیبانی میکند.
این امر جایگاه بسیار عملی را در ماشینهایی که نیاز به موقعیتیابی تعیینشده استپر یا سروو بدون رفتن به یک معماری شبکه حرکتی پیچیدهتر دارند، به آن میبخشد.
دادههای فنی
| پارامتر |
مقدار |
| شماره قطعه |
CJ1W-NC413 |
| سازنده |
Omron |
| نوع محصول |
واحد کنترل موقعیت |
| سیستم ورودی/خروجی |
گذرگاه ورودی/خروجی CJ |
| نوع واحد توسعه |
واحد ورودی/خروجی ویژه |
| حداکثر تعداد محورهای PTP |
4 |
| تعداد کانالهای خروجی پالس |
4 |
| حداکثر فرکانس خروجی پالس |
500 کیلوهرتز |
| انواع ورودی دیجیتال |
درایور خط (RS-422)، NPN، بدون ولتاژ، PNP |
| نوع خروجی دیجیتال |
NPN، کلکتور باز |
| نوع اتصال ورودی/خروجی |
FCN (کانکتور شامل نمیشود) |
| تعداد کانکتورهای ورودی/خروجی |
2 |
| ابعاد (ارتفاع × عرض × عمق) |
90 × 31 × 66.5 میلیمتر |
| وزن |
150 گرم |
ارزش کاربردی
CJ1W-NC413 به خوبی در ماشینهای نمایهسازی، واحدهای انتقال، تجهیزات بستهبندی فشرده، سیستمهای برداشت و قرار دادن، و کاربردهای محور هماهنگ ساده که در آن یک PLC سری CJ از قبل وجود دارد و حرکت پالس روش کنترل ترجیحی است، مناسب است.
از آنجایی که چهار محور را از یک اسلات ورودی/خروجی ویژه فراهم میکند، به ویژه در مواردی که چندین کانال موقعیتیابی مستقل نیاز دارند تا به شدت با منطق PLC یکپارچه بمانند به جای اینکه در سختافزار حرکتی جداگانه تقسیم شوند، مفید است.
این یک استنتاج مهندسی بر اساس ساختار خروجی پالس چهار محوره و 500 کیلوهرتز منتشر شده ماژول و توضیحات خانواده حرکتی CJ است.
همچنین ارزش جایگزینی خوبی در سیستمهای نصب شده دارد.
هنگامی که یک کابینت در ابتدا حول یک CJ1W-NC413 ساخته شده است، تطابق همان ماژول معمولاً تخصیص محور اصلی، چیدمان کانکتور میدانی و رویکرد برنامهنویسی حرکتی سمت PLC را با تلاش بسیار کمتر از بازطراحی بخش حرکتی حفظ میکند.
در کارهای نگهداری، این پیوستگی اغلب مفیدتر از پذیرش یک پلتفرم جدیدتر در اواسط تولید است.
این یک استنتاج مهندسی است که توسط نقش تعریف شده ماژول در خط تولید حرکتی CJ پشتیبانی میشود.
دیدگاه جایگزینی و انتخاب
برای کارهای جایگزینی، CJ1W-NC413 باید بر اساس تعداد محور، نوع خروجی پالس، فرمت سیگنال ورودی و سبک کانکتور مطابقت داده شود، نه فقط بر اساس نام خانواده CJ.
مشخصات منتشر شده نشان میدهد که کانکتورهای FCN، دو کانکتور ورودی/خروجی و خروجی پالس کلکتور باز وجود دارد، بنابراین این جزئیات مستقیماً برای سیمکشی میدانی و سازگاری درایو اهمیت دارند.
در سیستمهای حرکتی پالس، تطابق دقیق معمولاً از تغییرات راهاندازی غیرضروری جلوگیری کرده و رفتار اصلی ماشین را با اطمینان بیشتری حفظ میکند.
سوالات متداول
Q1: CJ1W-NC413 چه نوع ماژولی است؟
این یک واحد کنترل موقعیت 4 محوره برای پلتفرم PLC سری CJ است.
از نظر عملی، قابلیت حرکت پالس را به یک PLC CJ اضافه میکند به جای اینکه به عنوان یک اسلات ورودی/خروجی عمومی عمل کند.
Q2: چه نوع کاربردهای حرکتی برای آن مناسبتر است؟
این برای وظایف موقعیتیابی نقطه به نقطه مانند نمایهسازی، انتقال، حرکت فیدر و موقعیتیابی چند محوره که در آن خروجی پالس روش کنترل مورد نظر است، مناسب است.
توضیحات خانواده منتشر شده Omron همچنین شتاب/کاهش شتاب ذوزنقهای یا منحنی S، موقعیتیابی مستقیم نردبانی و توابع درونیابی را برجسته میکند که با استفاده حرکتی ماشین فشرده همسو هستند.
Q3: چرا نرخ پالس 500 کیلوهرتز مهم است؟
زیرا فرکانس پالس مستقیماً بر میزان ظرافت و سرعت محور حرکتی در یک سیستم پالس تأثیر میگذارد.
خروجی کلاس 500 کیلوهرتز به ماژول اجازه میدهد تا وظایف موقعیتیابی سریعتر یا دقیقتر را نسبت به واحدهای حرکتی با سرعت پایینتر انجام دهد. این یک استنتاج مهندسی بر اساس مشخصات حداکثر خروجی پالس منتشر شده است.
Q4: چرا نوع خروجی دقیق هنگام جایگزینی این واحد مهم است؟
زیرا درایورهای متصل و سیمکشی میدانی بر اساس یک رابط الکتریکی خاص ساخته شدهاند.
CJ1W-NC413 از خروجی پالس کلکتور باز NPN استفاده میکند، بنابراین جایگزینی آن با سبک خروجی پالس اشتباه میتواند نحوه دریافت دستورات توسط سختافزار حرکتی را تغییر دهد.
Q5: قبل از سفارش چه مواردی باید بررسی شوند؟
شماره قطعه نصب شده، تعداد محورهای کنترل شده، انواع سیگنال ورودی/خروجی مورد نیاز و چیدمان کانکتور FCN که از قبل در کابینت استفاده شده است را بررسی کنید.
این جزئیات معمولاً بیش از ظاهر ماژول در سختافزار کنترل حرکتی اهمیت دارند.
