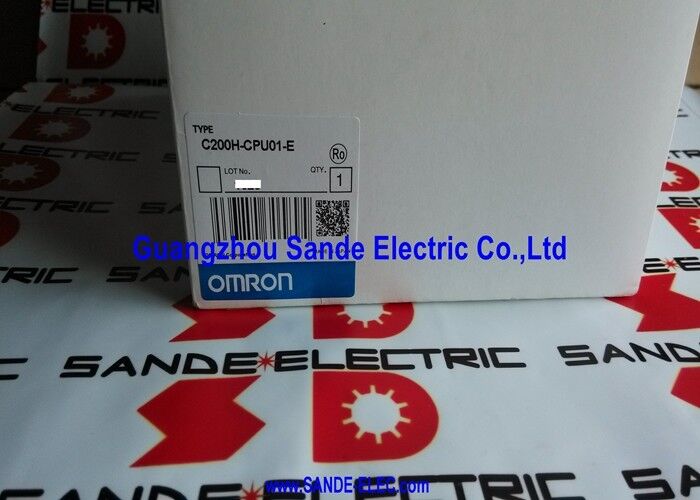

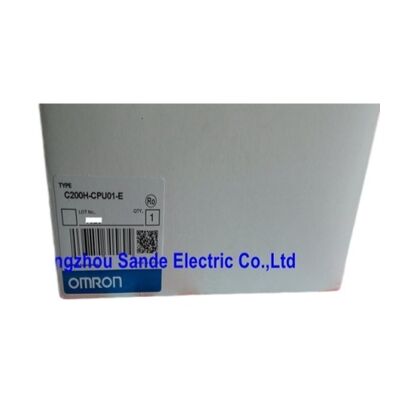

ماژول PLC Omron C200H-CPU01-E C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E | ماژول CPU سری SYSMAC C200H وmdash; منبع تغذیه 100-240 ولت AC، خروجی 5 ولت DC 3 آمپر، حافظه برنامه 4K کلمه، مجموعه دستورالعمل 145، IP30

مرور کلی

Omron C200H-CPU01-E واحد CPU پایه در سری کنترل کننده های قابل برنامه ریزی SYSMAC C200H Omron است وmdash; ماژولی که مغز پردازشی PLC را با منبع تغذیه AC خود در یک واحد قابل نصب روی رک ترکیب می کند.

این طراحی یکپارچه وmdash; منبع تغذیه و CPU در یک ماژول وmdash; مشخصه معماری C200H بود: مهندسان فقط باید بک پلن مناسب (3، 5، 8 یا 10 اسلات) را انتخاب می کردند، CPU01 را در موقعیت تعیین شده CPU نصب می کردند و ماژول های I/O، واحدهای تابع ویژه و ماژول های ارتباطی را به اسلات های باقی مانده اضافه می کردند.

C200H PLC میان رده Omron در طول دهه 1980 و تا دهه 1990 بود و پسوند -E در C200H-CPU01-E نشان دهنده نوع بازاری بین المللی (اروپایی) است وmdash; نسخه ای با دامنه عملیاتی کامل 100-240 ولت AC که هر دو منبع تغذیه 120 ولت AC و 230 ولت AC را بدون نیاز به سخت افزار متفاوت برای مناطق مختلف تطبیق می دهد.

دامنه ولتاژ گسترده 85-132 ولت AC / 170-264 ولت AC، تحمل قابل توجهی را برای افت ولتاژ منبع به ماژول می دهد، که یک مزیت عملی در محیط های صنعتی است که کیفیت ولتاژ همیشه ایده آل نیست.

موقعیت CPU01 در خانواده CPU های C200H آن را به عنوان CPU سطح ورودی وmdash; اساسی ترین قابلیت پردازش در محدوده C200H قرار می دهد. حافظه برنامه 4K کلمه، توالی سنجی ماشین آلات ساده، منطق نوار نقاله و برنامه های کنترل عمومی را مدیریت می کند.

برای برنامه هایی که به برنامه های بزرگتر نیاز دارند، اسلات حافظه کارت حافظه مسیر توسعه را فراهم می کند: می توان یک کارت حافظه EPROM یا EEPROM را برای افزایش ذخیره سازی برنامه درج کرد، با نوع EEPROM که امکان به روز رسانی برنامه در میدان بدون پاک کننده UV را فراهم می کند.

برای برنامه هایی که به قدرت پردازش بیشتری نیاز دارند، Omron C200H-CPU03-E (8K کلمه) و C200H-CPU11-E (32K کلمه) را بالاتر از CPU01 در خانواده C200H قرار داد.

مشخصات کلیدی

معماری منبع تغذیه یکپارچه

منبع تغذیه AC داخلی C200H-CPU01-E یکی از ویژگی های تعیین کننده ای است که طراحی C200H را از برخی PLC های معاصر که به ماژول های منبع تغذیه جداگانه نیاز داشتند، متمایز می کند.

داشتن منبع تغذیه یکپارچه در ماژول CPU، پیکربندی بک پلن را ساده می کند: مهندس یک ماژول (CPU01) را نصب می کند و تمام تبدیل توان برای CPU و رک I/O به صورت داخلی مدیریت می شود.

خروجی 5 ولت DC، 3 آمپر، توان منطق بک پلن را برای تمام ماژول های نصب شده در رک CPU و هر رک توسعه متصل از طریق کابل توسعه تامین می کند.

مصرف 120 ولت آمپر، کل توان کشیده شده از منبع AC را در شرایط عملیاتی عادی منعکس می کند.

فیوز 5 ولت DC، 2 آمپر از ریل خروجی DC محافظت می کند وmdash; اگر ماژولی جریان بیش از حد بکشد، فیوز می سوزد و از آسیب دیدن CPU یا سایر ماژول ها در اثر جریان بیش از حد جلوگیری می کند.

تعویض فیوز یک وظیفه نگهداری است که پس از شناسایی و اصلاح وضعیت خطا، عملیات را بازیابی می کند.

دامنه ولتاژ عملیاتی گسترده (85-132 ولت AC / 170-264 ولت AC فراتر از دامنه های نامی) به ویژه در تاسیساتی که زیرساخت برق محلی مستعد نوسانات ولتاژ است وmdash; رایج در برخی محیط های تولیدی که شروع موتورهای بزرگ، تجهیزات جوشکاری یا بارهای متغیر بر کیفیت منبع تأثیر می گذارند وmdash; مرتبط است.

C200H-CPU01-E این تغییرات را تحمل می کند و در طول افت ولتاژ گذرا که ممکن است بر تجهیزات با تحمل کمتر تأثیر بگذارد، به کار خود ادامه می دهد.

معماری I/O وmdash; بک پلن، رک ها و انتخاب ماژول

بک پلن C200H ماژول ها را در اسلات های شماره گذاری شده خود می پذیرد، با CPU01-E که موقعیت تعیین شده CPU (معمولاً اسلات سمت چپ) را اشغال می کند. اسلات های باقی مانده می پذیرند:

ماژول های I/O وmdash; ماژول های ورودی دیجیتال که سطوح سیگنال 24 ولت DC، 100 ولت AC یا سایر سطوح را می پذیرند؛ ماژول های خروجی دیجیتال با خروجی های رله، ترانزیستور یا ترایاک؛ ماژول های I/O آنالوگ برای سیگنال های ولتاژ و جریان.

ماژول های تابع ویژه وmdash; ماژول های شمارنده با سرعت بالا، ماژول های کنترل موقعیت، ماژول های کنترل دما و سایر واحدهای تابع مخصوص برنامه که قابلیت های CPU را فراتر از I/O گسسته پایه گسترش می دهند.

ماژول های ارتباطی وmdash; Host Link (RS-232C SYSMAC Link به کامپیوترهای میزبان)، PC Link (برای اشتراک گذاری داده PLC به PLC)، Remote I/O (برای گسترش I/O به رک های راه دور) و واحدهای SYSMAC NET Link.

رک CPU ماژول های نصب شده و خروجی منبع تغذیه خود CPU01 را در خود جای می دهد. دو رک توسعه اضافی از طریق کابل سری C200H-CN متصل می شوند که هر کدام اسلات های بیشتری را برای I/O اضافی اضافه می کنند.

این حداکثر سه رک، اکثر برنامه های کنترل ماشین در مقیاس متوسط را در محدوده پلتفرم C200H پوشش می دهد.

کارت حافظه وmdash; گسترش فراتر از 4K کلمه

حافظه برنامه پایه 4K کلمه C200H-CPU01-E برنامه های کنترل ماشین ساده را پوشش می دهد.

هنگامی که برنامه به بیشتر نیاز دارد وmdash; برنامه های بزرگتر با کتابخانه های زیربرنامه گسترده، رجیسترهای داده بیشتر، یا برنامه هایی که به 8K کلمه نزدیک می شوند وmdash; اسلات کارت حافظه مسیر سخت افزاری را برای توسعه فراهم می کند.

کارت حافظه EPROM (C200H-MP16K) حافظه را تا 16K کلمه گسترش می دهد.

این دستگاه به صورت کارخانه برنامه ریزی شده یا با یک برنامه نویس دستگاه قابل پاک شدن با UV برنامه ریزی می شود و آن را برای استقرار تولیدی که برنامه نهایی شده و نیاز به محافظت در برابر تغییرات ناخواسته دارد، مناسب می کند.

EPROM بدون پاک شدن UV قابل برنامه ریزی مجدد نیست، که آن را برای برنامه های تولید پایدار مناسب می کند.

کارت حافظه EEPROM (C200H-ME16K) همچنین تا 16K کلمه گسترش می یابد اما امکان برنامه ریزی مجدد الکتریکی را فراهم می کند وmdash; برنامه را می توان در میدان با استفاده از دستگاه برنامه نویسی، بدون برداشتن کارت حافظه یا استفاده از پاک کننده UV، به روز کرد.

این انعطاف پذیری، کارت حافظه EEPROM را به گزینه ای ارجح برای تاسیساتی تبدیل می کند که برنامه در طول عمر عملیاتی تجهیزات نیاز به به روز رسانی های دوره ای، تنظیم پارامترها یا تغییرات دستورالعمل دارد.

سوالات متداول

س1: C200H-CPU01-E دارای 4K کلمه حافظه برنامه است. آیا این برای اکثر برنامه های C200H کافی است؟

4K کلمه ظرفیت ورودی در محدوده CPU C200H است وmdash; برای برنامه های توالی سنجی ماشین با پیچیدگی متوسط با استفاده از منطق نردبانی با تایمرها، شمارنده ها، دستورالعمل های مقایسه و منطق ورودی/خروجی استاندارد کافی است.

یک برنامه معمولی برای یک نوار نقاله با ده ایستگاه، هشت قفل متقابل، شش شرط خطا و ارتباطات پایه HMI ممکن است 1500-2500 کلمه را اشغال کند و به راحتی در 4K جا شود. برنامه هایی که شامل دستکاری گسترده داده ها، جداول جستجوی بزرگ یا زنجیره های منطق متوالی بسیار طولانی هستند، ممکن است از 4K فراتر روند و نیاز به توسعه کارت حافظه یا ارتقاء به C200H-CPU03-E (8K کلمه) یا C200H-CPU11-E (32K کلمه) داشته باشند.

س2: آیا C200H-CPU01-E می تواند مستقیماً با یک کامپیوتر مدرن که ویندوز را برای برنامه نویسی اجرا می کند، ارتباط برقرار کند؟

C200H-CPU01-E دارای پورت RS-232C داخلی روی خود CPU01 نیست وmdash; ارتباط با دستگاه برنامه نویسی از پورت جانبی و یک کنسول یا آداپتور برنامه نویسی مناسب استفاده می کند.

نرم افزار CX-Programmer Omron (که جایگزین نرم افزار پشتیبانی SYSMAC قدیمی تر شد) از برنامه نویسی سری C200H پشتیبانی می کند و از طریق یک آداپتور RS-232C مناسب بین کامپیوتر و پورت جانبی C200H متصل می شود.

یک آداپتور USB به RS232C ممکن است در کامپیوترهای مدرن که فاقد پورت های RS-232C بومی هستند، مورد نیاز باشد.

به طور متناوب، ماژول های ارتباطی Host Link نصب شده در بک پلن، اتصال RS-232C را برای دسترسی SCADA و برنامه نویسی فراهم می کنند.

س3: حداکثر تعداد نقاط I/O برای یک سیستم C200H با استفاده از CPU01-E چقدر است؟

ظرفیت کل I/O یک سیستم C200H به تعداد و نوع ماژول های I/O نصب شده در رک CPU و حداکثر دو رک توسعه بستگی دارد. هر ماژول I/O 8، 16 یا 32 نقطه I/O را فراهم می کند.

با حداکثر سه رک و پیکربندی های استاندارد ماژول I/O، یک سیستم C200H معمولاً می تواند به صدها نقطه I/O گسسته برسد.

حداکثر دقیق به انتخاب ماژول خاص، اندازه بک پلن و ظرفیت منبع تغذیه بستگی دارد وmdash; خروجی 5 ولت DC، 3 آمپر CPU01-E مصرف جریان کل تمام ماژول های نصب شده را محدود می کند.

سیستم هایی که به تعداد I/O بسیار زیاد نیاز دارند، از ظرفیت منبع تغذیه C200H-CPU01-E فراتر می روند و نیاز به برنامه ریزی دقیق بودجه جریان یا ارتقاء به یک نوع CPU با توان بالاتر دارند.

س4: C200H-CPU01-E دارای فیوز برق 2 آمپر است. آیا می توان آن را در میدان تعویض کرد؟

بله. فیوز برق 5 ولت DC، 2 آمپر در C200H-CPU01-E یک قطعه قابل تعویض است. اگر فیوز به دلیل رویداد جریان بیش از حد (خرابی ماژول، خطای سیم کشی یا اتصال کوتاه خارجی) بسوزد، فیوز باید پس از شناسایی و اصلاح علت اصلی تعویض شود.

تعویض فیوز بدون رفع عیب اساسی باعث می شود فیوز تعویضی بلافاصله دوباره بسوزد.

نوع فیوز صحیح در دفترچه راهنمای سخت افزار C200H مشخص شده است وmdash; استفاده از درجه فیوز نادرست ممکن است حفاظت ناکافی را فراهم کند یا باعث قطع شدن های آزاردهنده در شرایط عملیاتی عادی شود.

س5: آیا C200H-CPU01-E با PLC های سری CJ و NJ فعلی Omron برای اشتراک گذاری داده سازگار است؟

C200H-CPU01-E از پروتکل های ارتباطی قدیمی تر SYSMAC Link و Host Link استفاده می کند که بدون تبدیل پروتکل مستقیماً با سری CJ2 یا NJ فعلی Omron سازگار نیستند.

برای سیستم های قدیمی که در آن یک کنترلر C200H و یک کنترلر مدرن Omron سری CJ/NJ نیاز به تبادل داده دارند، می توان یک واحد ارتباط سریال با پروتکل Host Link مناسب را در رک C200H نصب کرد، در حالی که کنترلر مدرن از اتصال اترنت یا EtherNet/IP خود استفاده می کند وmdash; با تبدیل پروتکل که یا در نرم افزار یا از طریق یک دستگاه گیت وی مدیریت می شود.

ادغام مستقیم سطح تگ بین C200H و کنترلرهای مدرن بدون این لایه ترجمه در دسترس نیست.
