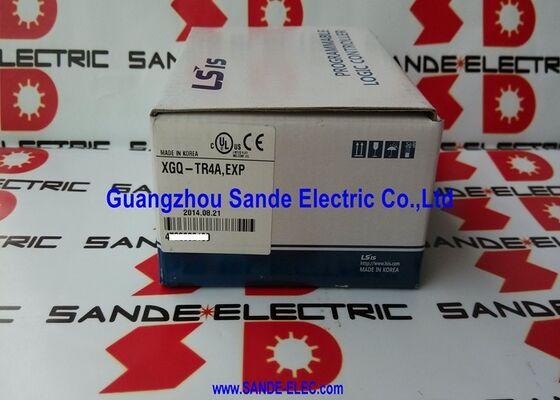

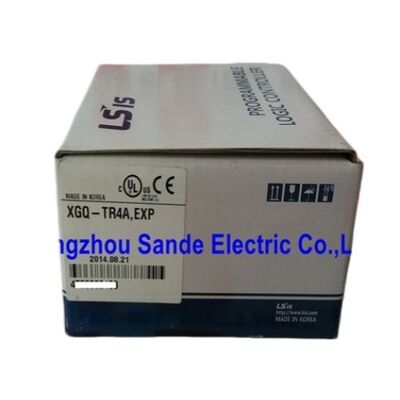

LS PLC XGQ-TR4A کنترل کننده منطقی قابل برنامه ریزی XGT سری ماژول خروجی XGQ-TR4A،EXP XGQ-TR4A

LS Electric XGQ-TR4A | ماژول خروجی ترانزیستور سینک NPN 32 نقطه ای XGK — DC 12/24 ولت / 0.1 آمپر در هر نقطه / 2 آمپر معمولی / فوتوکوپلر / ≤1 میلی ثانیه

سینک NPN - معنی آن برای سیم کشی میدانی

XGQ-TR4A نوع NPN (سینک) ماژول خروجی ترانزیستور 32 نقطه ای XGK است. همتای PNP (منبع) آن XGQ-TR4B است. این تمایز برای سیم کشی میدانی اساسی است:

NPN (سینک) — XGQ-TR4A:هر ترانزیستور خروجی مسیر بازگشت به COM (0V) را فراهم می کند. ترمینال مثبت منبع میدان به بار متصل می شود. ترانزیستور ترمینال دیگر بار را با فرمان ON به COM متصل می کند. جریان از منبع → بار → ترانزیستور → COM جریان می یابد.

PNP (منبع) - XGQ-TR4B:هر ترانزیستور منبع مثبت را فراهم می کند. COM 24 ولت را حمل می کند. ترانزیستور با فرمان ON 24 ولت را به بار متصل می کند. جریان از COM → ترانزیستور → بار → 0 ولت جریان می یابد.

اگر دستگاه های میدانی دارای یک ترمینال متصل به گذرگاه مثبت 24 ولت هستند و نیاز به بازگشت سوئیچ به 0 ولت دارند، NPN صحیح است. اگر دستگاه ها 0 ولت وصل هستند و نیاز به منبع تغذیه سوئیچ 24 ولت دارند، PNP صحیح است. مشخص کردن نوع اشتباه باعث ایجاد سیم کشی می شود که در آن خروجی ها بدون در نظر گرفتن وضعیت برنامه تاثیری ندارند.

مشخصات کلیدی

2A Common Limit - محدودیت عملی

هر نقطه می تواند 0.1A غرق شود. ترمینال مشترک با حداکثر 2A مشترک است. با 32 نقطه در هر 0.1 آمپر کامل، جریان همزمان به 3.2 آمپر می‌رسد که از حد مجاز فراتر می‌رود. در عمل:

• در 0.1 آمپر در هر نقطه: حداکثر20 خروجی به طور همزمان روشن(20 × 0.1A = 2.0A)
• در 0.05 آمپر در هر نقطه (سیم پیچ برقی 50 میلی آمپر): همه 32 خروجی = 1.6 آمپر - در حد مجاز
• در 0.06A در هر نقطه: همه 32 = 1.92A - در محدوده

بیشتر بارهای واقعی - سیم پیچ های برقی 24 VDC، سیم پیچ های رله سیگنال، نشانگرهای LED - 30 تا 60 میلی آمپر می کشند. برای اینها، 32 خروجی فعال همزمان به خوبی در محدوده 2A مشترک باقی می مانند. این محدودیت فقط در کاربردهای متراکم که بارهای با جریان بالا را به طور همزمان هدایت می کنند اهمیت دارد.

سناریوهای کاربردی

پنل های شیر پنوماتیک:32 پیلوت شیر ​​در 24VDC، هر کدام 50-80mA. جریان کل در 70 میلی آمپر × 32 = 2.24 آمپر نزدیک می شود اما به فعال سازی همزمان بستگی دارد - در کاربردهای چرخه ای که در آن همه شیرها به طور همزمان روشن نمی شوند، به خوبی در محدوده 2 آمپر.

راه اندازی رله سیگنال:خروجی های XGQ-TR4A ورودی های سیم پیچ رله 24VDC (هر کدام 30-50 میلی آمپر) را هدایت می کند. همه 32 به طور همزمان = 0.96-1.6A - در محدوده معمول.

تابلوهای نشانگر LED:32 نشانگر وضعیت در هر کدام ≤20mA. همه 32 فعال = 0.64A - هیچ محدودیتی اعمال نمی شود.

سوالات متداول

Q1: آیا خروجی های NPN می توانند بارهای القایی (سیم پیچ های برقی) را مستقیماً هدایت کنند؟

بله، در محدوده 0.1 آمپر در هر نقطه. بارهای القایی هنگام خاموش شدن، یک سنبله EMF پشتی ایجاد می کنند - با یک دیود چرخان آزاد در سراسر سیم پیچ (کاتد به منبع مثبت، آند به ترمینال سوئیچ شده) سرکوب می شود. بدون سرکوب، Back-EMF عمر ترانزیستور را کاهش می دهد و می تواند باعث سوئیچ کاذب در سیم کشی مجاور شود. بررسی کنید که آیا سیم پیچ برقی خاص از قبل دارای سرکوب داخلی است یا خیر.

Q2: زمان پاسخ ≤1ms برای برنامه های واقعی به چه معناست؟

تأخیر ترانزیستور 1 میلی‌ثانیه - از فرمان خروجی PLC تا تغییر حالت ترمینال - برای کاربردهای شیر برقی، نوار نقاله و نشانگر که دستگاه کنترل‌شده در 100-10 میلی‌ثانیه پاسخ می‌دهد، ناچیز است. برای زمان‌بندی با دقت میکروثانیه (تولید پالس موتور پله‌ای)، یک ماژول خروجی پالس با سرعت بالا مورد نیاز است. یک ماژول استاندارد ترانزیستور مناسب نیست.

Q3: آیا XGQ-TR4A با PLC فشرده XGB سازگار است؟

خیر. XGQ-TR4A یک ماژول I/O برای گذرگاه PLC مدولار XGK است. XGB از فرمت گذرگاه توسعه متفاوت با ماژول های توسعه خاص خود استفاده می کند. برای سیستم های XGB، ماژول خروجی ترانزیستور سری XGB مناسب باید مشخص شود.

Q4: چگونه یک XGQ-TR4A استفاده شده قبل از نصب تأیید می شود؟

در یک پایه XGK نصب کنید، سیستم را روشن کنید، هر یک از 32 کانال را به صورت جداگانه از طریق یک برنامه آزمایشی یا عملکرد تشخیصی، ON و OFF فرمان دهید. در هر ترمینال خروجی بررسی کنید: ≤0.2V وقتی روشن است. شناور برای تامین ولتاژ در حالت خاموش. هر کانالی که در نزدیکی 0 ولت با فرمان OFF (چسبیده بسته) باقی بماند یا در هنگام روشن (چسبیده باز) به زیر 0.2 ولت کشیده نشود، ترانزیستور خراب است. تأیید کنید که رفتار LED با حالت‌های روشن/خاموش مورد انتظار مطابقت دارد.

Q5: منبع XGQ-TR4A پس از قطع شدن کجاست؟

از طریق LS Electric XGK - فروشندگان قطعات یدکی اتوماسیون صنعتی و تامین کنندگان مازاد آزمایش شده. واحدهای آزمایش شده را با تأیید کانال جداگانه درخواست کنید. قبل از سفارش XGQ-TR4A (NPN، 32 نقطه) در مقابل XGQ-TR4B (PNP، 32 نقطه) را تأیید کنید - تمایز NPN/PNP برای سازگاری سیم‌کشی حیاتی است.
