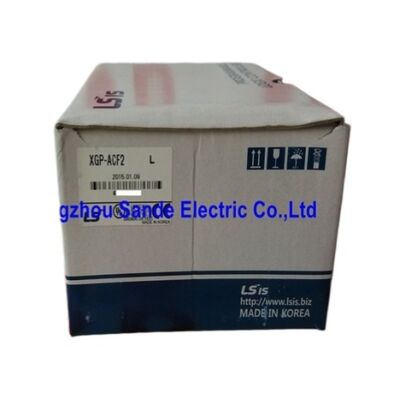

LS PLC XGP-ACF2 کنترل کننده منطقی قابل برنامه ریزی XGT سری ماژول قدرت XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2 | ماژول منبع تغذیه PLC سری XGT - 85–264VAC جهانی / DC5V 6A / ± 2٪ / ≤20A Inrush / 50/60Hz / 0.4kg

ورودی جهانی - یک ماژول برای همه ولتاژهای اصلی

مشخصات تعیین کننده XGP-ACF2 محدوده ورودی 85–264VAC آن است. این یک منبع ولتاژ قابل انتخاب نیست که برای پیکربندی 100 ولت یا 230 ولت نیاز به بلوز یا سوئیچ داشته باشد - این یک ورودی واقعاً جهانی است که به طور خودکار با هر منبع تغذیه در محدوده تطبیق می یابد. 100VAC ژاپن، 120VAC آمریکای شمالی، و 220-240VAC اروپا، همگی مطابق با مشخصات هستند.

برای ماشین‌سازانی که تابلوهای کنترل مبتنی بر XGT را به بازارهای مختلف ارسال می‌کنند، این جهانی بودن انواع ماژول‌های قدرت خاص بازار را حذف می‌کند و خطر عدم تطابق ولتاژ را از بین می‌برد. پانل ساخته شده در کره و ارسال به آلمان، ژاپن یا ایالات متحده بدون تغییر ماژول تامین یا تنظیم تنظیمات سخت افزاری به درستی روشن می شود. شماره یک قطعه تمام بازارها را پوشش می دهد.

XGP-ACF2 مستقیماً با XGP-AC23 (ورودی 220 ولت ثابت، خروجی 8.5 آمپر) و XGP-DC42 (ورودی 24 ولت) مقایسه می شود. AC23 دارای ظرفیت جریان بالاتری برای جمعیت های بزرگتر ماژول است اما به منبع تغذیه ثابت 220VAC نیاز دارد. DC42 به تاسیساتی که ولتاژ 24VDC ولتاژ توزیع اولیه پنل است خدمات می دهد. زمانی که سازگاری ولتاژ ورودی جهانی و ظرفیت خروجی 6A با نیازهای نصب مطابقت داشته باشد ACF2 انتخاب صحیحی است.

مشخصات کلیدی

6A بودجه جاری - الزامات طراحی سیستم

خروجی 6A XGP-ACF2 کل 5VDC موجود برای هر ماژول نصب شده در همان پایه XGT است. هر نوع ماژول یک جریان تعریف شده از این بودجه می گیرد. قرعه کشی های معمولی:

• ماژول CPU XGI-CPUU: ~0.96A
• ماژول استاندارد ورودی/خروجی دیجیتال: ~0.2A
• ماژول ورودی/خروجی آنالوگ: ~0.3A
• ماژول ارتباطی: ~0.3A

یک پیکربندی نماینده - یک CPU (0.96A) + دوازده ماژول دیجیتال ورودی/خروجی (2.4A) + دو ماژول ارتباطی (0.6A) - تقریباً 3.96A را می کشد و بیش از 2A فضای سر باقی می گذارد. این حاشیه ماژول های اضافی را در خود جای می دهد و تنظیم پایدار را تحت بارهای مختلف تضمین می کند.

مجموع کشش‌های جریان همه ماژول‌های نصب‌شده باید قبل از روشن شدن سیستم در برابر محدودیت 6A محاسبه و تأیید شود. منبع تغذیه بیش از حد، ریل 5VDC را به زیر باند تنظیم ± 2% می‌اندازد - نتیجه بازنشانی‌های متناوب ماژول، خطاهای ارتباطی و رفتار غیرقابل پیش‌بینی CPU به جای خاموش شدن تمیز است که تشخیص شرایط اضافه بار را دشوارتر از یک خطای سخت می‌کند.

جریان هجومی و انتخاب حفاظت از مدار

هجوم پیک ≤20A در هنگام روشن شدن، پارامتری است که حفاظت صحیح مدار بالادست را تعیین می کند. یک فیوز سریع الاثر استاندارد که اندازه آن نزدیک به جریان عملیاتی حالت پایدار باشد در هجوم هجومی قطع می شود. انتخاب های حفاظتی صحیح عبارتند از:

• فیوزهای تاخیر زمانی (آهسته دم):اجازه دهید جریان هجومی کوتاهی عبور کند و در عین حال محافظت در برابر جریان بیش از حد برای خطاهای پایدار فراهم شود.
• کلیدهای مدار با مشخصه نوع D:فوراً با جریان نامی 10 تا 20 × حرکت کنید، در عین حال که در برابر اضافه بار مداوم محافظت می‌کنید.

در تأسیساتی که چندین رک XGT به طور همزمان پس از قطع برق روشن می شوند، هجوم ترکیبی از همه ماژول های قدرت نیز باید در سطح پانل توزیع در نظر گرفته شود.

سناریوهای کاربردی

استقرار جهانی ماشین:پانل‌های کنترل OEM مبتنی بر XGT برای مشتریان در ژاپن (100VAC)، آلمان (230VAC) و ایالات متحده (120VAC) ارسال می‌شوند - همه از یک XGP-ACF2 بدون تغییر سخت‌افزار یا جوراب مخصوص بازار استفاده می‌کنند.

نصب سیستم جدید XGT:ماژول برق استاندارد برای سیستم XGI و XGR در جایی ساخته می شود که برق AC در دسترس است و ظرفیت خروجی 6 آمپر با جمعیت ماژول برنامه ریزی شده مطابقت دارد.

جایگزینی XGP-ACF2 در تاسیسات XGT موجود:تعویض مستقیم زمانی که ماژول برق اصلی از کار می افتد. بدون نیاز به پیکربندی - نصب، روشن کردن، و بررسی اینکه خروجی 5VDC در مشخصات ± 2٪ باشد.

سوالات متداول

Q1: اگر مجموع جریان ماژول از 6A تجاوز کند چه اتفاقی می افتد؟

ولتاژ خروجی به زیر 4.9 ولت می رسد (حدود ± 2٪)، و باعث ایجاد سطوح منطقی حاشیه ای در ماژول های نصب شده می شود. بسته به شدت، منبع ممکن است وارد محدودیت جریان یا خاموش شود. حالت خرابی معمولاً متناوب است و نه سخت - ماژول ها بازنشانی می شوند، خطاهای ارتباطی رخ می دهد و رفتار CPU غیرقابل پیش بینی می شود. همیشه قبل از روشن کردن سیستم، مجموع جریان جریان همه ماژول های نصب شده را بررسی کنید.

Q2: آیا XGP-ACF2 برای عملکرد 100 ولت در مقابل 220 ولت به کلید انتخابگر ولتاژ نیاز دارد؟

خیر. XGP-ACF2 یک منبع ورودی جهانی واقعی است - هیچ سوئیچ انتخابی وجود ندارد زیرا به هیچ کدام نیاز نیست. آن را به هر منبع AC بین 85 ولت و 264 ولت در 47 تا 63 هرتز وصل کنید و به درستی کار می کند. الکترونیک قدرت داخلی به طور خودکار خروجی را بدون توجه به ولتاژ ورودی در محدوده مشخص شده تنظیم می کند.

Q3: آیا جریان هجومی ≤20A حداکثر تضمین شده است یا یک مقدار معمولی؟

حداکثر است - هجوم واقعی به زاویه فاز ولتاژ تغذیه در لحظه انرژی، دمای خازن و امپدانس خط بستگی دارد. در اوج فاز ولتاژ AC، هجوم به طور معمول بالاترین است. در تقاطع صفر، حداقل است. رقم ≤20A بدترین مقدار برای اهداف انتخاب دستگاه حفاظتی است.

Q4: آیا می توان از XGP-ACF2 در تنظیمات CPU اضافی XGR استفاده کرد؟

بله. در پیکربندی‌های اضافی XGR، هر شاسی ماژول قدرت مستقل خود را دارد. XGP-ACF2 ماژول های پایه خود را مستقل از منبع شاسی شریک تغذیه می کند. الزامات پیکربندی خاص XGR را در مستندات سیستم LS Electric XGT تأیید کنید تا نوع ماژول قدرت مناسب برای هر شاسی را تأیید کنید.

Q5: تحمل 2% ± DC5V برای عملکرد ماژول به چه معناست؟

خروجی تضمین شده است که بین 4.9 ولت و 5.1 ولت در تمام شرایط کاری مشخص شده باقی بماند. همه ماژول های XGT طوری طراحی شده اند که در این محدوده به درستی کار کنند. اگر منبع تغذیه به خارج از 2 ± درصد برود - به دلیل اضافه بار، ولتاژ ورودی خارج از محدوده یا خرابی ماژول - حاشیه های ولتاژ منطقی در ماژول های نصب شده حاشیه ای می شوند و باعث ایجاد خطاهای متناوب شرح داده شده در Q1 می شوند.
