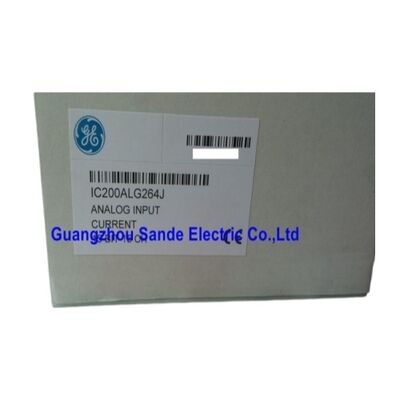

ماژول IC200ALG264J IC2OOALG264J

GE Fanuc IC200ALG264J. ♪ VersaMax 15-Channel 15-Bit Analog Current Input 4 ′′ 20mA / 0 ′′ 20mA / ±0.3% / 7.5ms / Open-Wire Detection / Revision J

15 کانال در 15 بیت ️ تراکم غیرمعمولی برای یک ماژول ورودی جریان

اکثر ماژول های ورودی آنالوگ در پلتفرم های I/O ماژولار فشرده 4 یا 8 کانال را فراهم می کنند.IC200ALG264J 15 کانال جریان تک پایانی را از یک اسلات ماژول فراهم می کند ٪ تقریباً دو برابر تعداد کانال های یک ماژول 8 کانال استانداردبرای سیستم های کنترل تراکم فرستنده که در آن یک اسکید فرآیند، یک بسته کاربردی یا یک سلول ماشین ماژولار 10 تا 15 نقطه اندازه گیری آنالوگ را در یک کابینت متمرکز می کند،15 کانال از یک اسلات ماژول یک مزیت طراحی واقعی استدو ماژول 8 کانال که دو موقعیت حامل را مصرف می کنند در مقابل یک ماژول 15 کانال که یک موقعیت مصرف می کند، تفاوت قابل اندازه گیری در فضای پانل و بودجه حامل را ایجاد می کند.

رزولوشن 15 بیتی (32،768 شمارش) 0.0031٪ در هر شمارش را در سراسر 4 ′′ 20mA فراهم می کند. در این رزولوشن،ماژول عامل محدود کننده در دقت سیستم نیست. دقت کالیبراسیون فرستنده های میدان و ثبات منبع حلقه 4 ′′ 20mA به طور معمول دقت عملی اندازه گیری را تعیین می کند.± 0.3٪ مشخص شده ماژول در 25 ° C با دقت فرستنده های استاندارد سازگار با HART مطابقت دارد.

مشخصات کلیدی

محدوده ورودی انتخاب شده 4 20mA یا 0 20mA

IC200ALG264J یا سیگنال های 420mA یا 020mA را می پذیرد. انتخاب محدوده ورودی تعیین می کند که کدام نوع فرستنده میدان می توانند متصل شوند:

۴ ٫۲۰ مآ (صفر زنده):استاندارد تقریباً برای همه فرستنده های فرآیند صنعتی فشار، جریان، سطح، دمای و موقعیت آنالوگ.یک جریان کمتر از 4mA (معمولا کمتر از 2m3mA) نشان دهنده سیم شکسته یا فرستنده شکست خورده استIC200ALG264J تشخیص سیم باز هر کانال را نظارت می کند و یک هشدار تشخیصی را گزارش می دهد هنگامی که سیگنال 4 ′′ 20mA از آستانه تشخیص پایین می آید.

0 ≈ 20 mA (صفر مرده):توسط بعضی از فرستنده ها و ژنراتورهای سیگنال قدیمی تر استفاده می شود.عدم وجود صفر زنده به این معنی است که یک سیم شکسته به طور یکسان با اندازه گیری صفر خروجی واقعی خوانده می شود. تشخیص مدار باز در این حالت امکان پذیر نیست.. اگر فرستنده های میدان نوع 020mA باشند، این محدوده را انتخاب کنید؛ اگر فرستنده های میدان نوع 420mA باشند، همیشه 420mA را انتخاب کنید تا توانایی تشخیص را حفظ کنید.

تشخیص سیم باز ️ مزیت تشخیصی عملی

در یک پانل فرآیند با 15 فرستنده که به یک IC200ALG264J متصل شده اند، شناسایی فرستنده ای که سیم حلقه شکسته ای بدون تشخیص سیم باز دارد، نیاز به اندازه گیری دستی هر حلقه دارد.با تشخیص سیم باز فعال (وضعیت 420mA), the module generates a fault report for the specific channel whose loop current has dropped below threshold — maintenance personnel know immediately which instrument to inspect without physical panel access.

این شناسایی خطای خاص کانال زمان عیب یابی را در پانل های پر از فرستنده کاهش می دهد و امکان نظارت از راه دور تشخیصی را از طریق حامل و برنامه PLC VersaMax فراهم می کند.هشدار دادن به اپراتورها در مورد خرابی حلقه قبل از اینکه بر کنترل فرآیند تأثیر بگذارد.

سناریوهای کاربرد

دستگاه های دستگاهی در فرآیند اسکیید:12 فرستنده فشار، 2 فرستنده جریان، و یک فرستنده سطح بر روی یک اسکید فرآیند فشرده. IC200ALG264J تمام 15 سیگنال را در یک ماژول جمع آوری می کند،با تشخیص سیم باز که هر گونه خرابی حلقه فرستنده را به کنترل کننده مبتنی بر VersaMax اسکید نشان می دهد.

سیستم کنترل ابزار:اتوماسیون ساختمان، دستگاه خنک کننده یا سیستم تصفیه آب، نظارت بر پارامترهای متعدد آنالوگ (جریان آب خنک، فشار فرقی، سطح مخزن) از یک گره فشرده VersaMax I / O.

جمع آوری داده های چند فرستنده:یک دستگاه OEM اندازه گیری 15 متغیر فرآیند آنالوگ (دما، فشار، موقعیت محرک از طریق سنسورهای موقعیت 420mA) از یک حامل VersaMax، همه در رزولوشن 15 بیتی با 7.نرخ به روز رسانی 5ms.

سوالات عمومی

سوال1: پسوند اصلاح "J" در IC200ALG264J به چه معناست؟

پسوند J نشان دهنده نسخه سخت افزاری J از ماژول پایه IC200ALG264J است.بازنگری های داخل خانواده ماژول های آنالوگ VersaMax، به روزرسانی قطعات یا تغییرات سازمانی را با حفظ سازگاری عملکردی منعکس می کند.- از برچسب اصلاحات ماژول نصب شده تأیید کنید که آیا تطبیق اصلاحات برای نصب خاص مورد نیاز است.

سوال2: آیا می توان محدوده ورودی را در هر کانال تغییر داد یا برای تمام 15 کانال یکسان است؟

انتخاب محدوده ورودی (۴۲۰mA یا ۰۲۰mA) به طور معمول برای کل ماژول به جای هر کانال جداگانه تنظیم می شود. Confirm from the IC200ALG264J module data sheet and VersaMax configuration guide whether individual channel range selection is supported in hardware or must be managed in the PLC programme through scaling.

سوال 3: IC200ALG264J به چه حامل نیاز دارد؟

IC200ALG264J یک ماژول ورماکس I / O ماژولار است که نیاز به یک حامل ورماکس سازگار برای نصب فیزیکی و ارتباطات پشت صفحه دارد. نوع حامل خاص (IC200CHS002 ، IC200CHS005 ، و غیره)) تعداد اسلات ماژول و معماری backplane را تعیین می کندقبل از مشخص کردن ماژول های آنالوگ اضافی، حامل نصب شده در سیستم را تأیید کنید.

سوال 4: آیا نرخ به روز رسانی 7.5ms تاخیر برای تمام 15 کانال به طور همزمان است؟

7.5ms زمان چرخه تبدیل و به روزرسانی ماژول برای تمام 15 کانال است. همه کانال ها یک چرخه تبدیل A به D را در عرض 7.5ms تکمیل می کنند.این جدا از زمان اسکن VersaMax backplane و زمان اسکن برنامه PLC است. زمان تاخیر کل از فرستنده میدان به حافظه PLC مجموع هر سه است..

سوال 5: منبع IC200ALG264J کجاست؟

از طریق توزیع مجاز GE Fanuc و VersaMax I / O aftermarket فروشندگان قطعات اتوماسیون صنعتی و تامین کنندگان مازاد مورد آزمایش.شماره قطعه IC200ALG264J و پسوند اصلاح شده را از برچسب ماژول نصب شده تأیید کنیدپلت فرم VersaMax به طور گسترده ای مستقر شده است؛ در دسترس بودن پس از بازار برای ماژول های I / O آنالوگ در بازنگری های مشترک به طور کلی قابل اعتماد است.
